发动机正时传动带部件如图3-1所示。

拆装注意事项：
①拆卸前应在正时传动带上做转动方向标记；
②不要在正时传动带上罩和下罩内放零件，安装前应清理上、下罩
③如有机油渗漏痕迹，则应更换凸轮轴密封圈和曲轴密封圈。

    (1)逆时针方向转动曲轴传动带轮，使1缸活塞处于压缩行程上止点位置，凸轮轴齿带轮标记如图3-2所示。

    (2)检查水泵的工作情况。
    (3)拆下交流发电机及其支架。
    (4)拆下油标尺和油管。
    (5)拆下缸盖罩。
    (6)拆下曲轴传动带轮螺栓及曲轴传动带轮。
(7)拆下正时传动带上罩，如图3-3所示。

    (8)从调整螺母处取下橡胶密封件，然后拆下正时传动带下罩，如图3-4所示。

    (9)将调整螺母拧松2/3^1圈，推动张紧器，释放正时传动带和平衡轴齿带的张紧力，拆下两传动带，然后重新按规定力矩拧紧调整螺母，如图3-5所示。

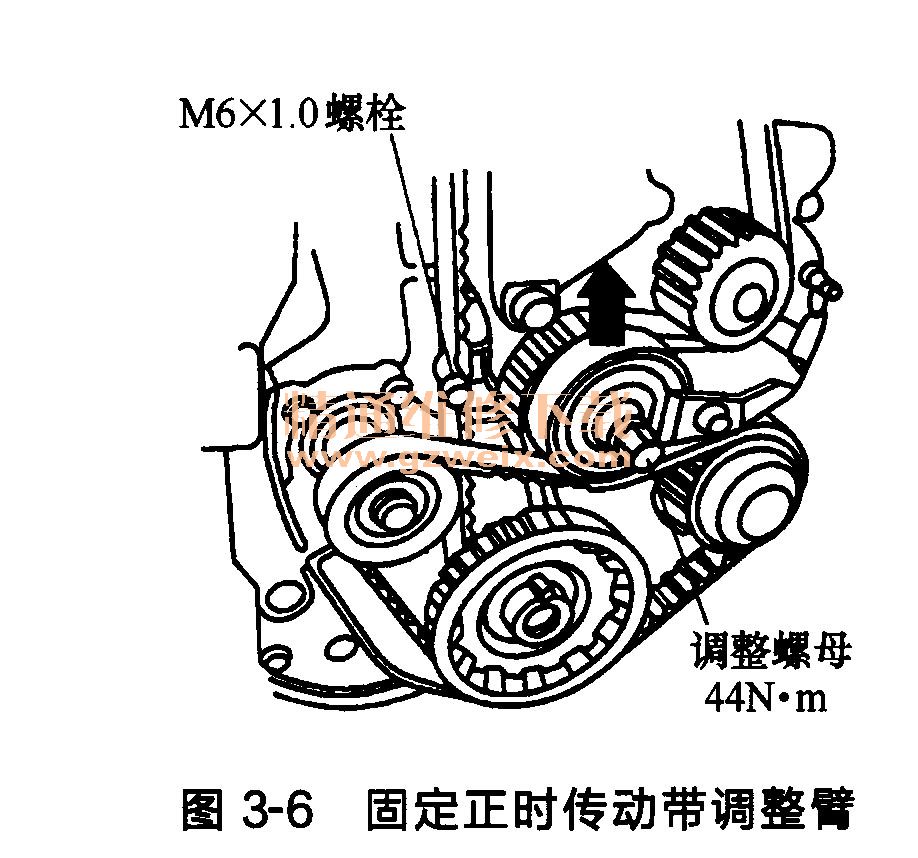

    如果只拆下平衡轴齿带，则如图3-6所示，通过安装1个M6 X1.0的螺栓，使正时传动带调整臂固定住，然后拧松调整螺母2/3.1圈，推动张紧器，放松平衡轴齿带张紧力，拆下平衡轴齿带，最后再按规定力矩拧紧调整螺母。
