大众劲情/劲取发动机正时链条的安装
来源:本站整理  作者:佚名  2013-04-13 16:22:27

    曲轴必须位于1缸上止点位置。

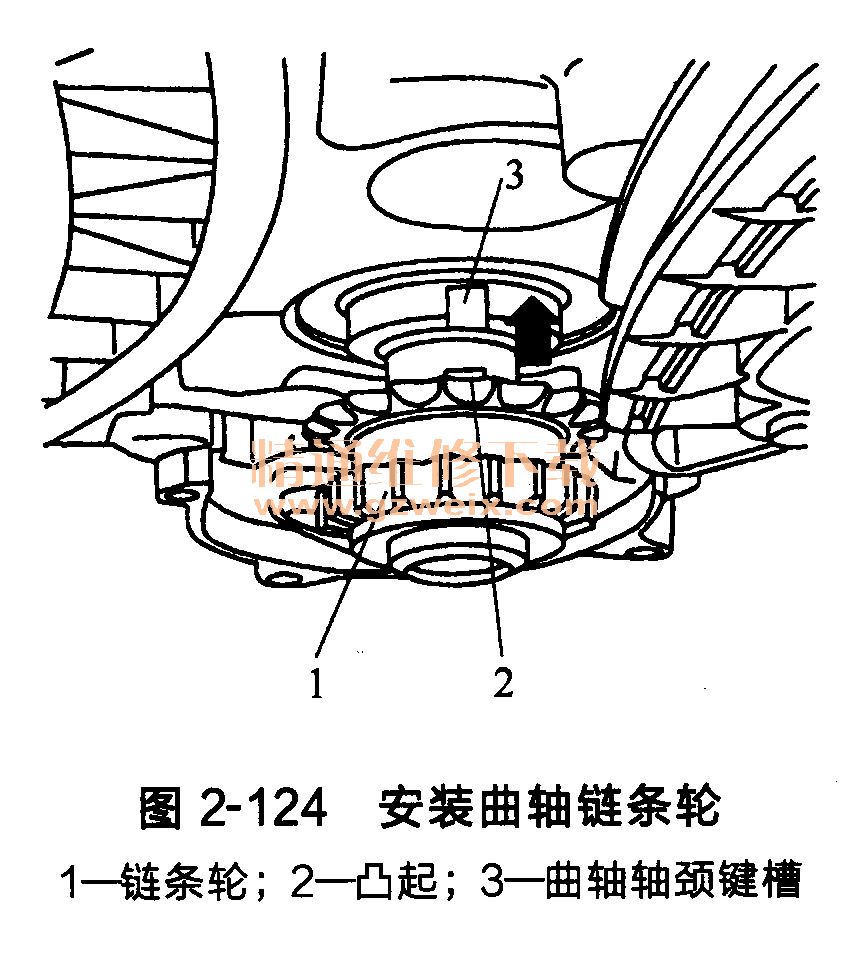

    (1)将链条轮按照箭头方向推向曲轴颈上,如图2-124所示。

    注意:链条轮凸起必须插入曲轴轴颈键槽中。

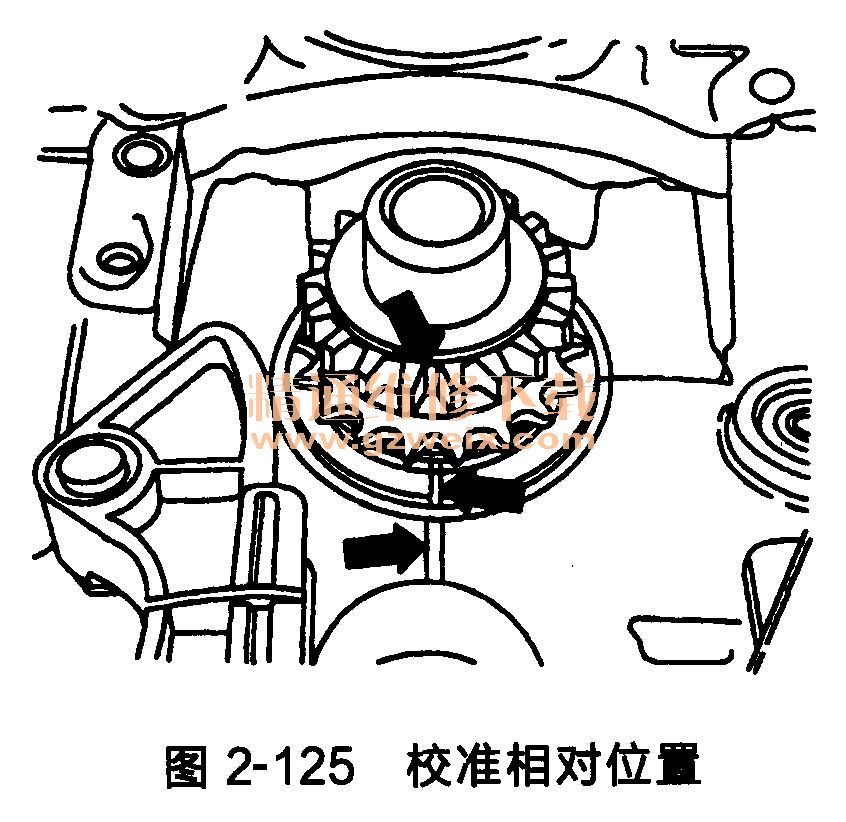

    (2)用彩笔标出链条轮、曲轴和汽缸体的相对位置,如图2-125中箭头所示

(3)将油泵驱动链条装到链条轮上,同时将链条轮装到油泵驱动轴上,所示。

    应注意油泵驱动链条的转动方向标记。油泵链条在油泵驱动轴上的安装位置只有一个,如图2-126中箭头所示。

    (4)用固定支架T10172固定住油泵链条轮。
    (5)安装新的固定螺栓,拧紧力矩为20N·m+1/4圈(90°)。
    (6)将正时链条张紧器安装到油泵驱动链条上,安装固定螺栓,拧紧力矩为15N·m。
    (7)用螺钉旋具将支架弹簧卡在螺栓上。
    注意:检查标记是否对正。检查时禁止转动曲轴。
    (8)用手将一个新的固定螺栓固定到链条轮上,如图2-127所示。

    (9)将正时链条放到曲轴链条轮和排气凸轮轴链条轮上,用一个新的固定螺栓固定凸轮轴调节器,用手拧紧,如图2-127所示。
    注意:
    ①检查正时链条的转动标记,如图2-127所示。
    ②要安装,进气凸轮轴和凸轮轴调节器之间的导向套;
    ③凸轮轴调节器的紧固螺栓是左旋螺纹。

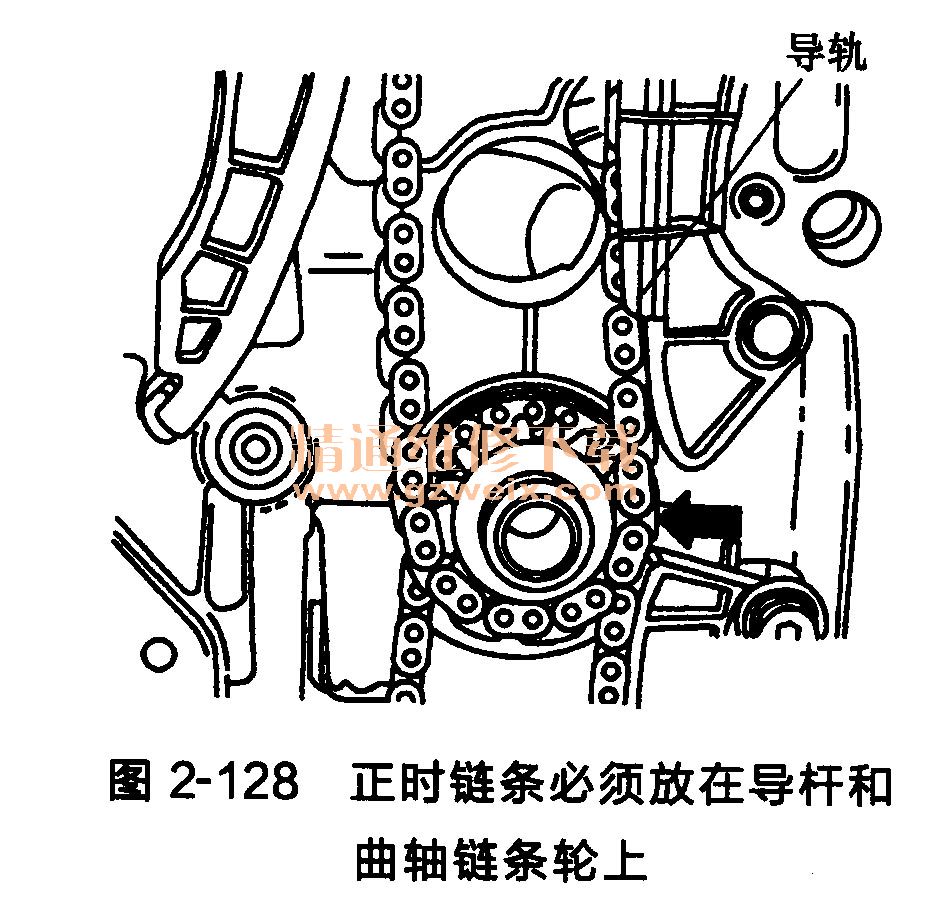

    (10)正时链条必须放在导杆和曲轴链条轮上,如图2-128所示。

    (11)安装正时链条张紧器并将固定螺栓用9N·m的力矩拧紧。
    (12)从正时链条张紧器中拔出锁止杆T40011。
    (13)曲轴链条轮和汽缸体上的标记必须对齐。
    (14)对于BMG发动机,用固定支架T10172将凸轮轴正时齿轮1和5固定在此位置上,接着拧紧螺栓2和螺栓4,拧紧力矩为50N·m,如图2-129所示。

    (15)对于BMH发动机,用40N·m的力矩拧紧紧固螺栓,用固螺栓,如图2-130所示。

    注意:
    ①在检查过正时后将紧固螺栓2和4都再拧紧90°。
    ②凸轮轴调节器的紧固螺栓是左旋螺纹。

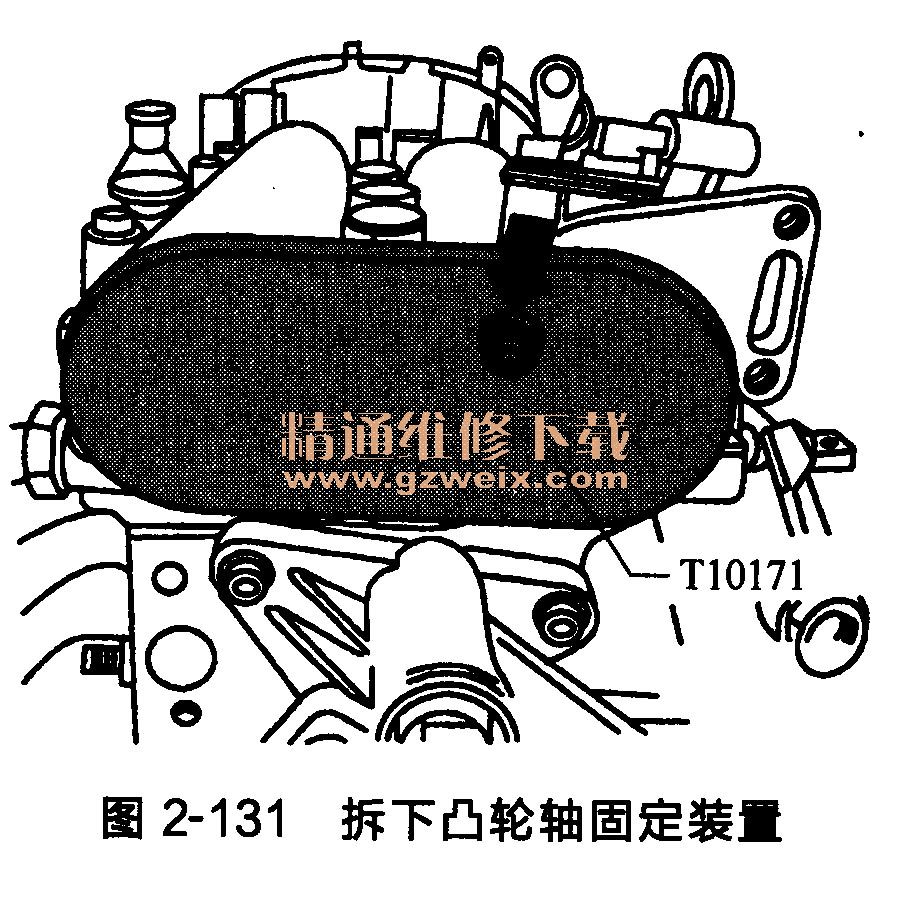

    (16)对于所有发动机,旋出图2-131中箭头所示的螺栓,置T10171。

(17)检查正时。
(18)用固定支架T10172固定住凸轮轴链条轮、将固定螺栓继续转动1/4圈(90°)。
注意:
①凸轮轴调节器的紧固螺栓是左旋螺纹;
②将凸轮轴链条轮安装到凸轮轴上时,不能转动。
(19)安装机油泵链条轮盖罩。
(20)安装正时壳体。
(21)按照与拆卸相反的顺序安装其他部件。
