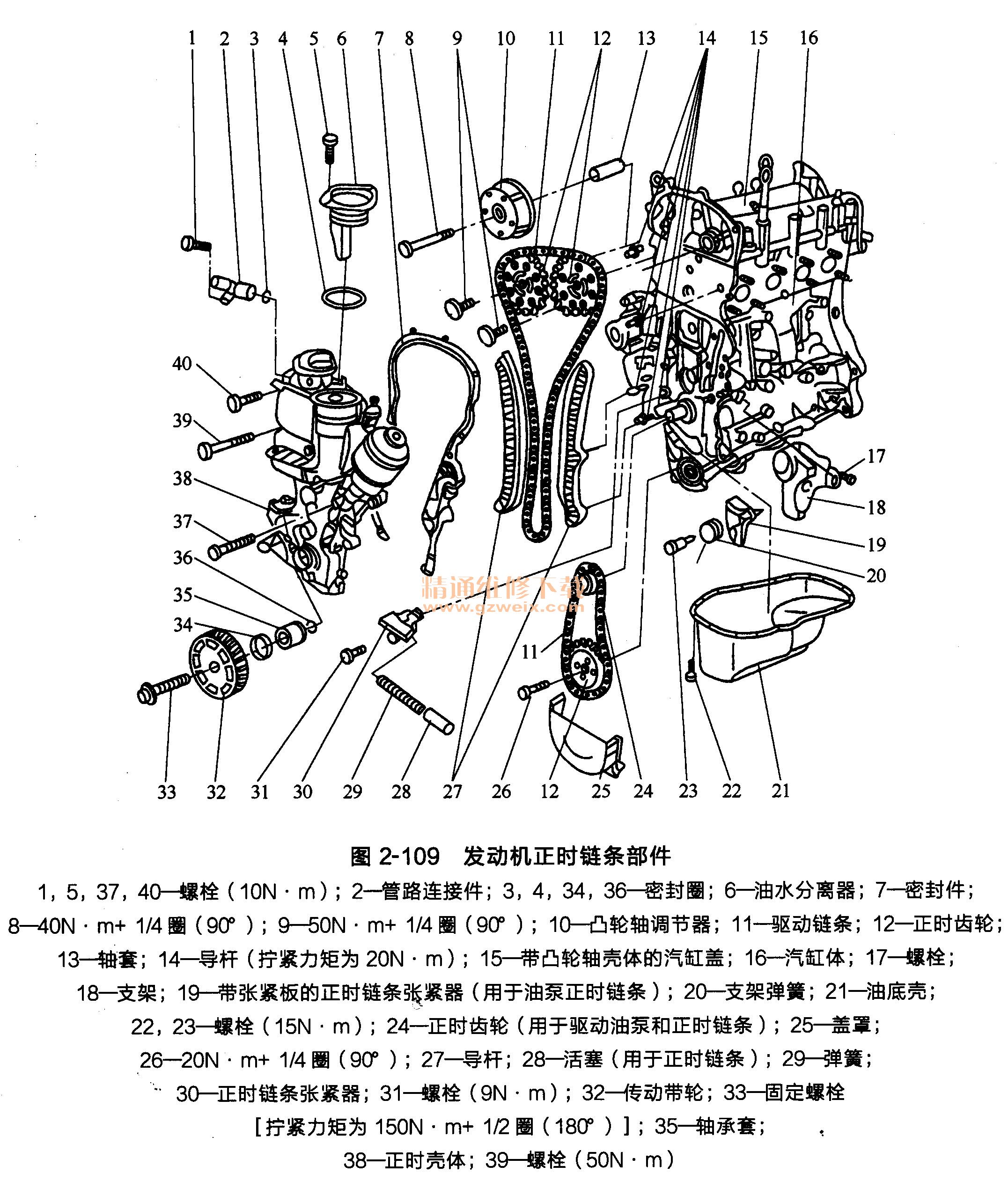

发动机正时链条部件如图2-109所示。

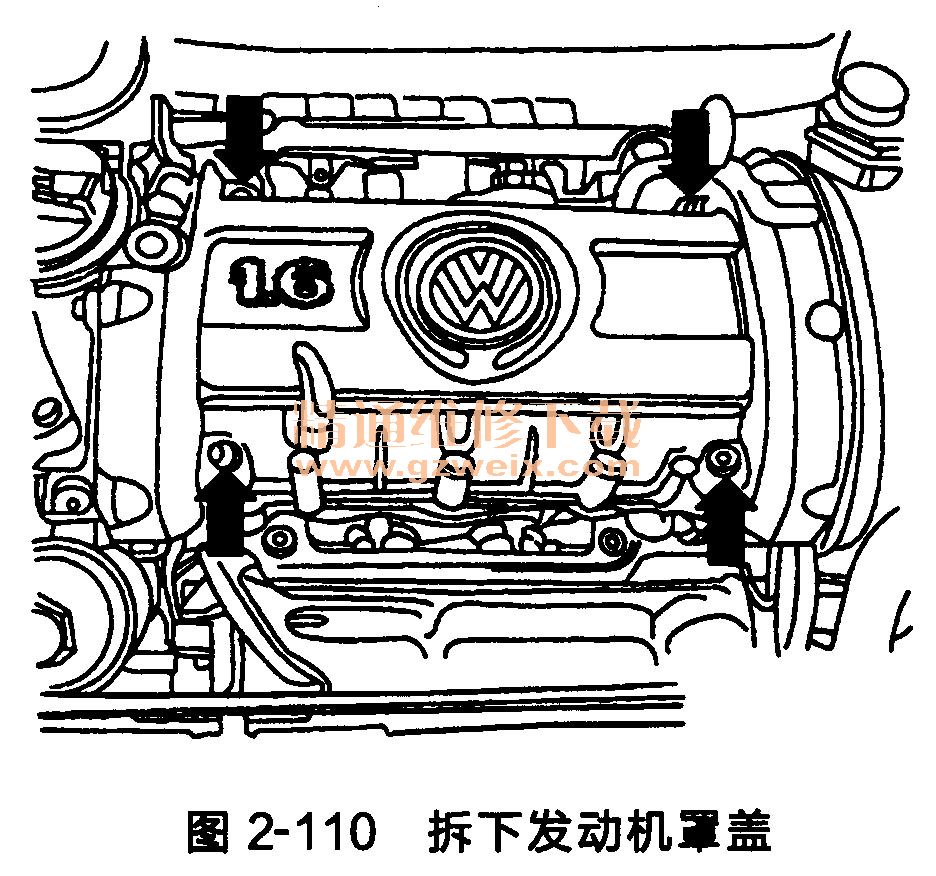

(1)旋出螺栓，拆卸发动机罩盖，如图2-110所示。

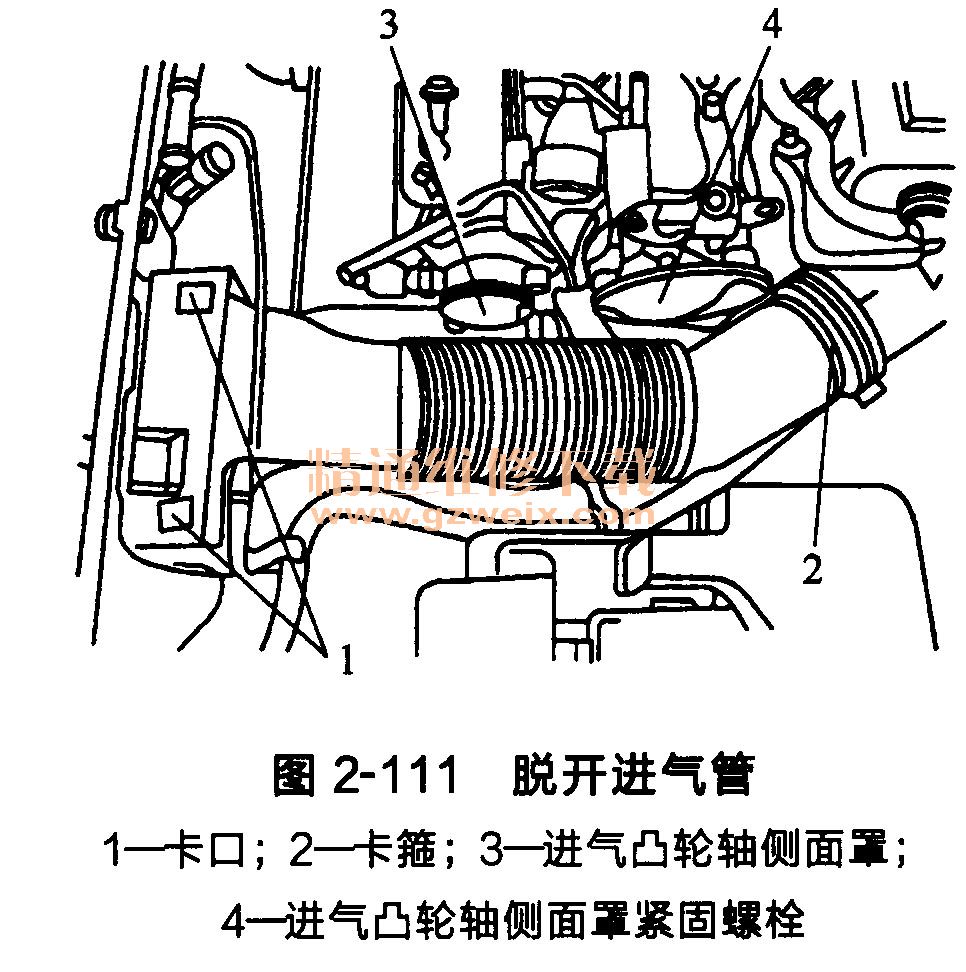

(2)按压卡口，从进风罩上脱开进气管，如图2-111所示。
(3)拆卸弹簧卡箍并拔下进气管，如图2-111所示。
(4)拆卸排气凸轮轴侧面罩盖和进气凸轮轴侧面罩盖的紧固螺栓，取下侧面罩盖，如图2-111所示。
(5)拆卸1缸火花塞。使用拔出器T10094和火花塞扳手HAZET4766-1。

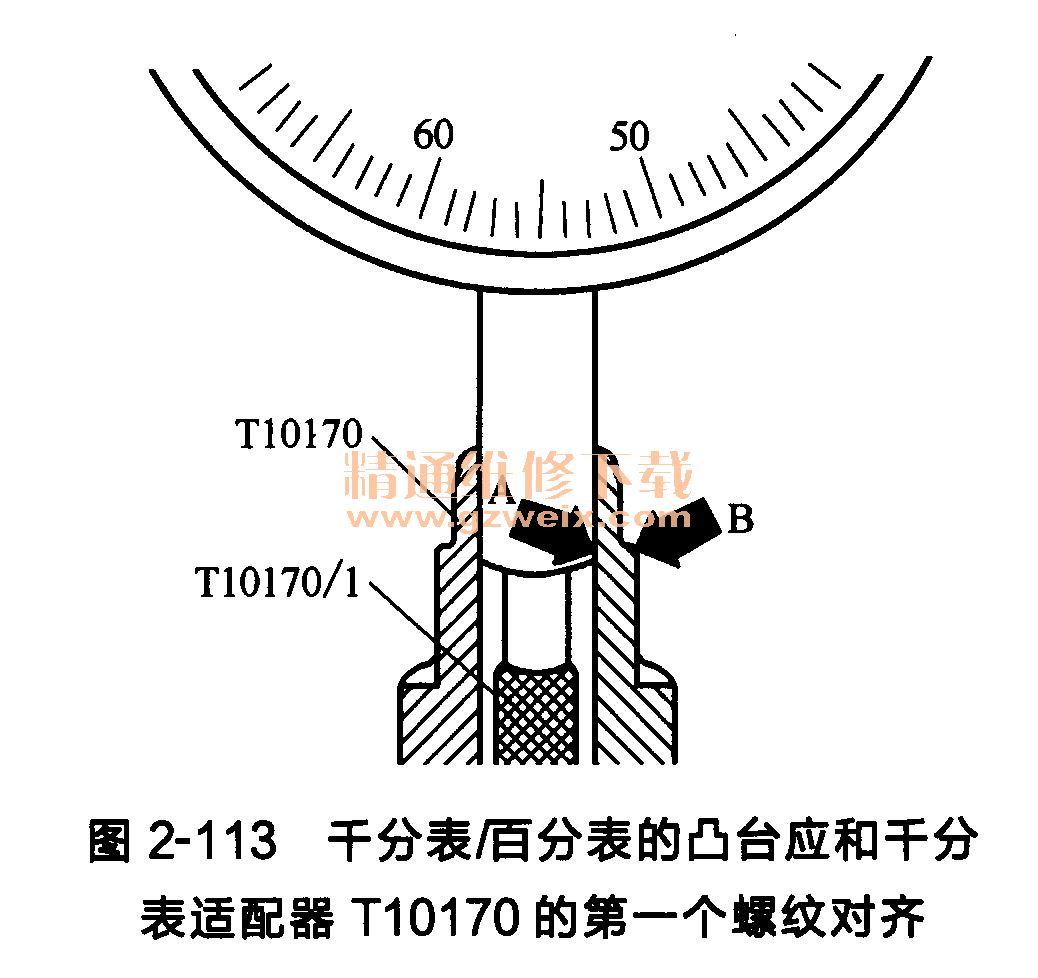

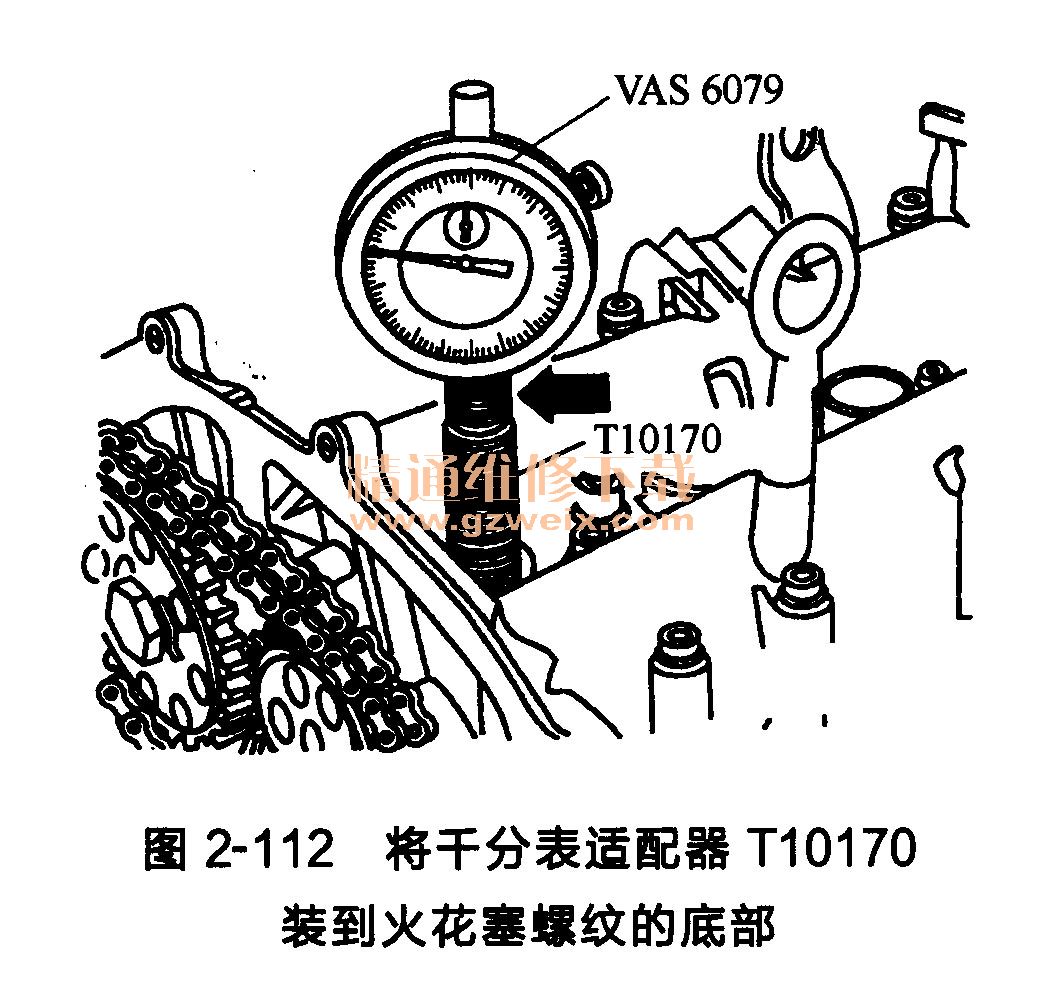

(6)将千分表适配器T10170装到火花塞螺纹的底部，如图2-112所示。千分表／百分表的凸台（图2-113中箭头A）应和千分表适配器T10170的第一个螺纹（图2-113中箭头B）对齐，这样才能保证千分表／百分表的量程足够大。

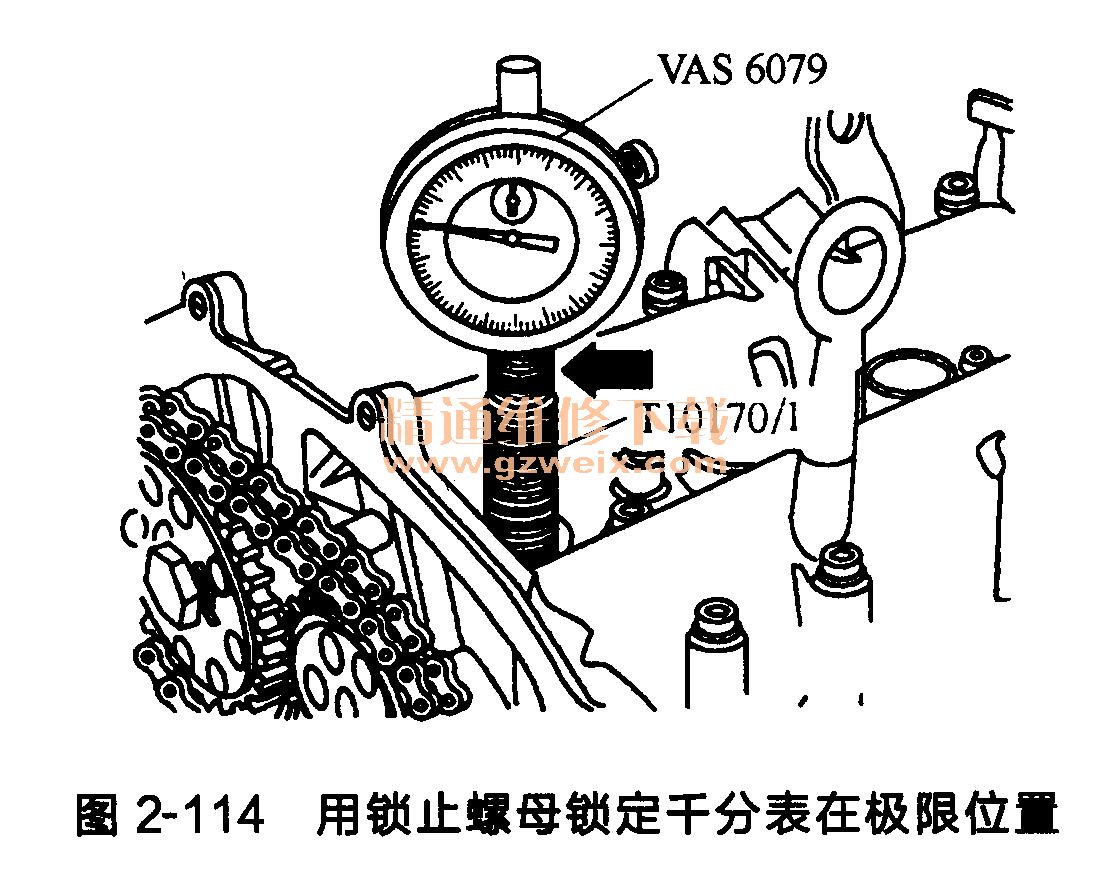

(7)旋入千分表VAS 6079或百分表和加长件T10170/1至极限位置，用锁止螺母锁定在该位置上，如图2-114所示。
(8)沿发动机旋转方向将曲轴转到1缸上止点位置。记住千分表／百分表上小指针的位置。

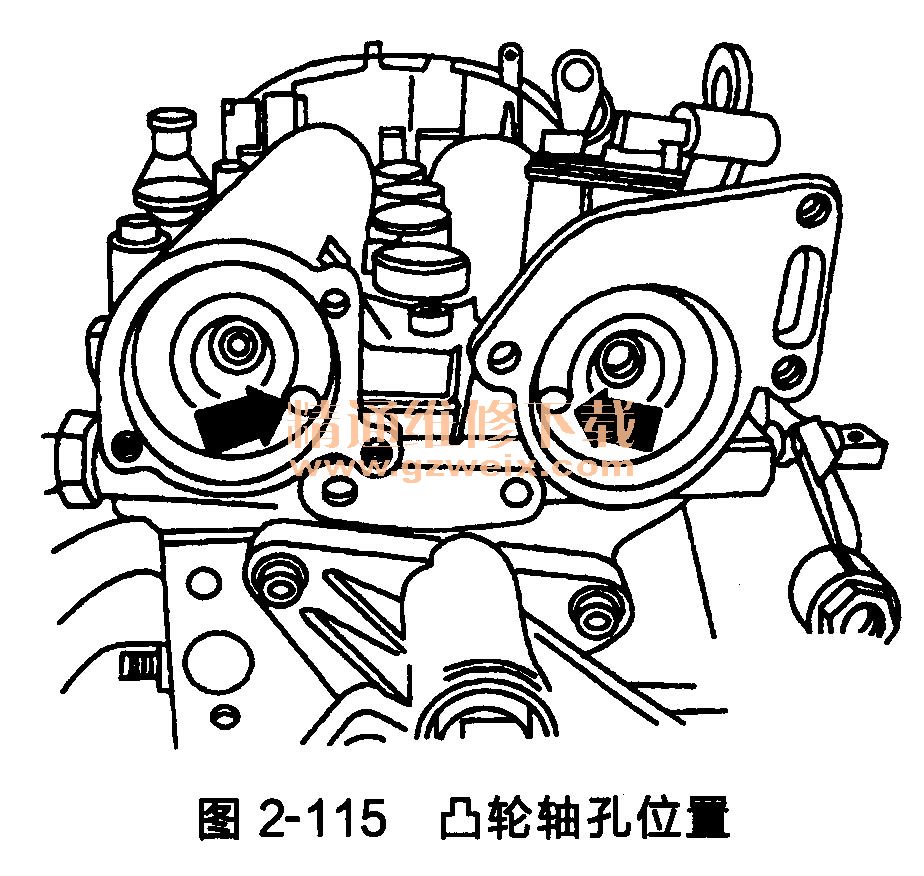

凸轮轴上的孔必须在如图2-115所示位置，否则将曲轴再转动一圈360°。
注意：
①如果转动曲轴时超过了上止点0. 01mm，则应沿发动机转动的相反方向将曲轴转回45°，接着沿发动机转动方向将曲轴转到1缸上止点位里。
②1缸上止点位里允许偏差为±0. 01mm。
