(8)标好表示左凸轮轴正时链条转动方向的标记。

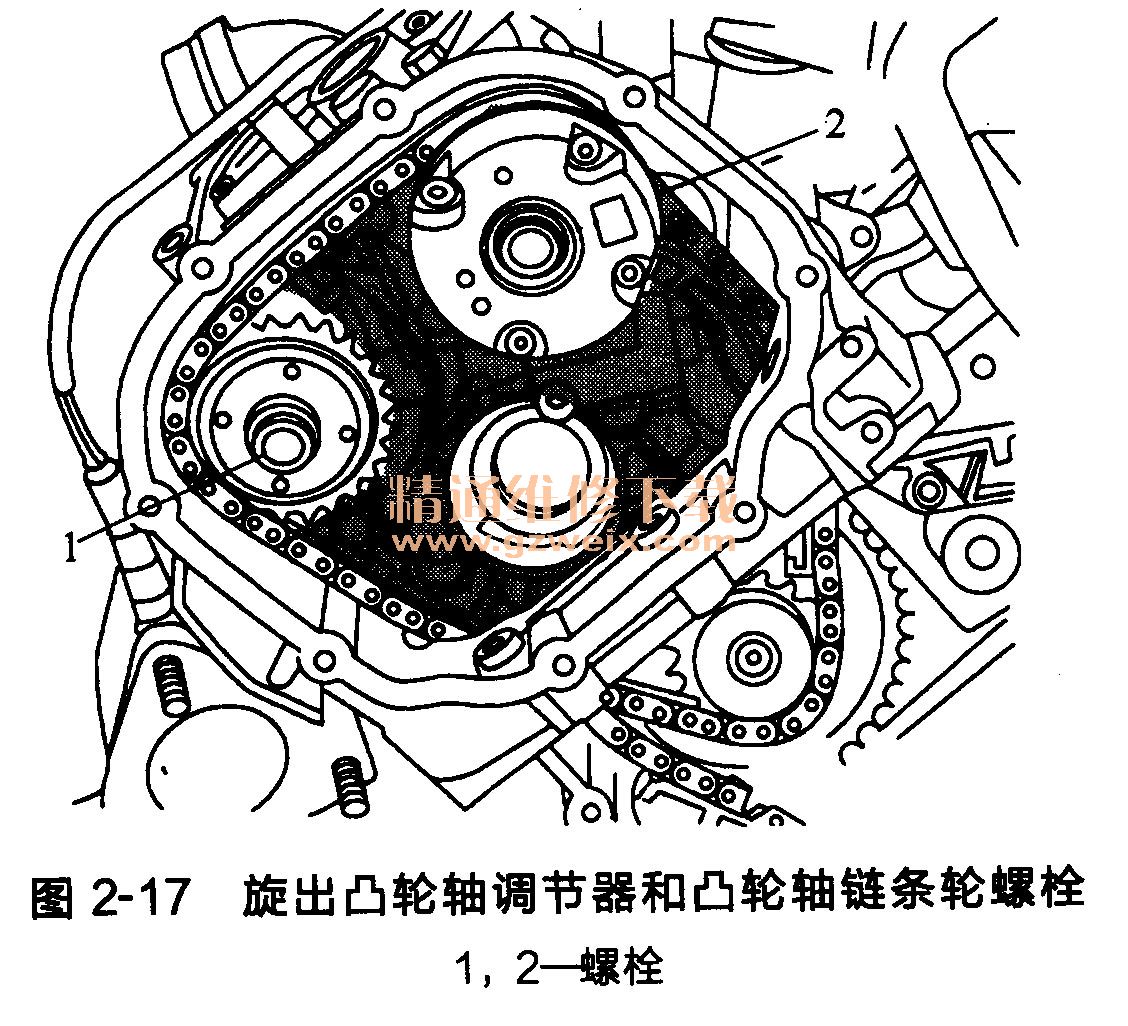

(9)用插接套件T10035旋出凸轮轴调节器和凸轮轴链条轮螺栓1和2，如图2-17所示。

(10)取下左侧凸轮轴调节器和凸轮轴链条轮。

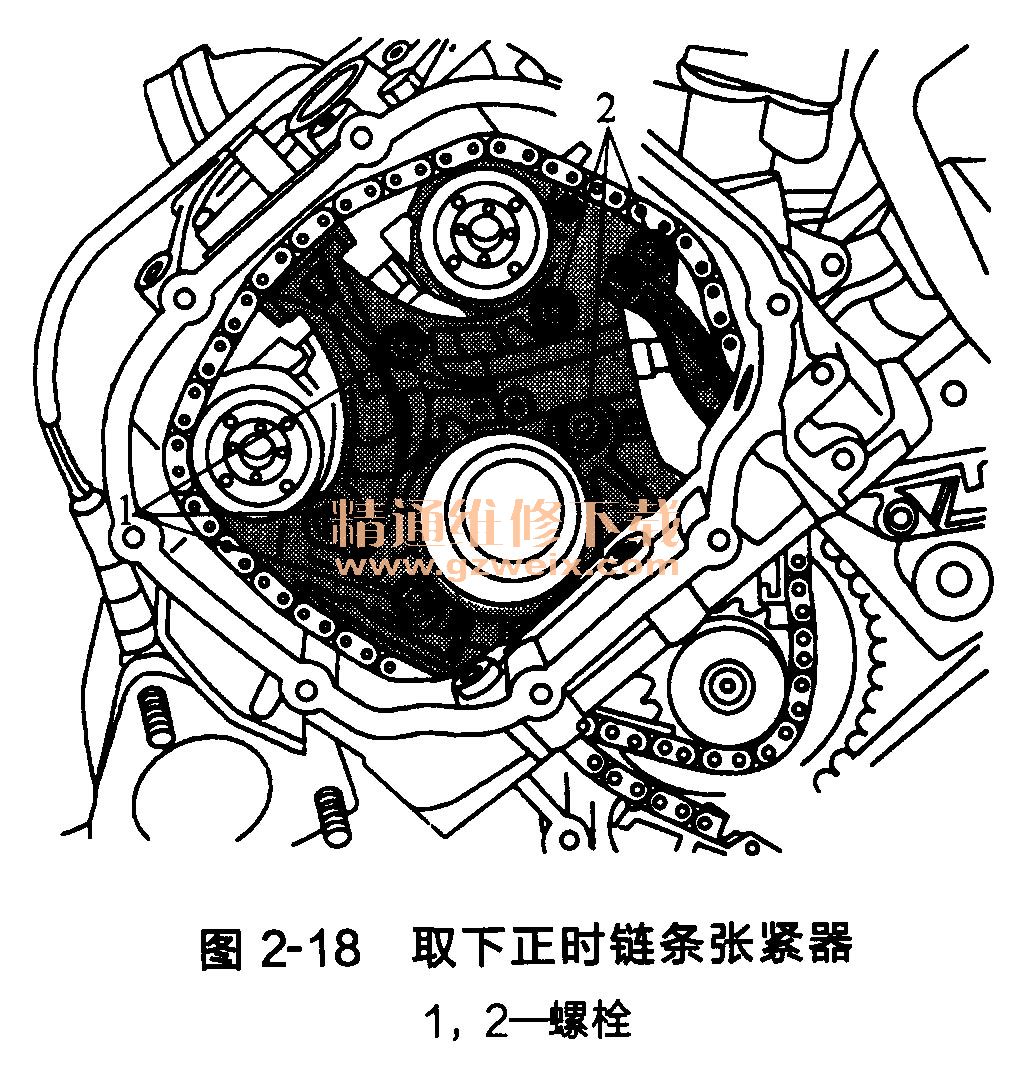

(11)旋出螺栓1和2并取下正时链条张紧器，如图2-18所示。

(12)标好表示右凸轮轴正时链条转动方向的标记。

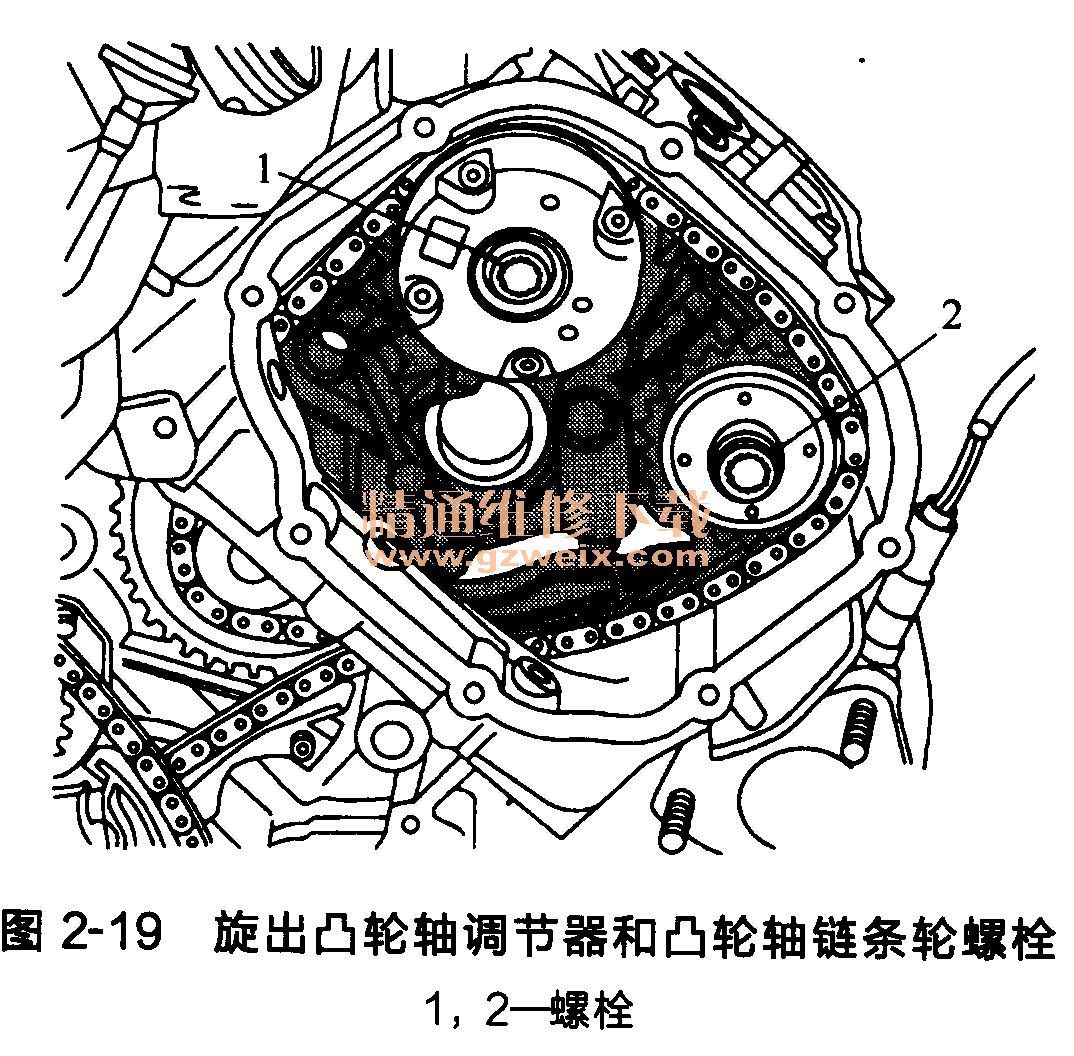

(13)用插接套件T10035旋出凸轮轴调节器和凸轮轴链条轮螺栓1和2，如图2-19所示。

(14)取下右侧凸轮轴调节器和凸轮轴链条轮。

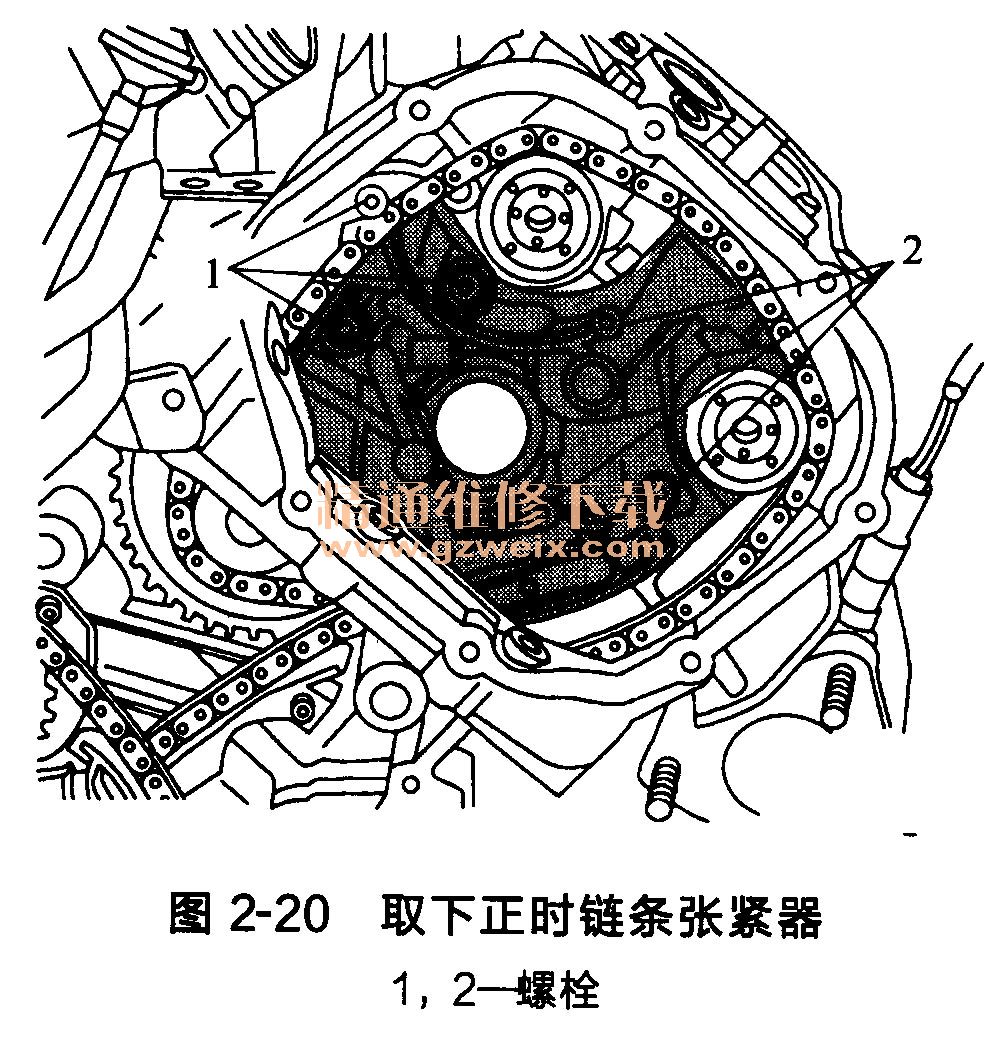

(15)旋出螺栓1和2并取下正时链条张紧器，如图2-20所示。
