注意：更换用角度器拧紧的螺栓、密封环和密封件。在转动凸轮轴时不允许有汽缸停止在上止点位置，否则气门／活塞头有损坏的危险。

1．条件
    (1)控制机构驱动链已安装。

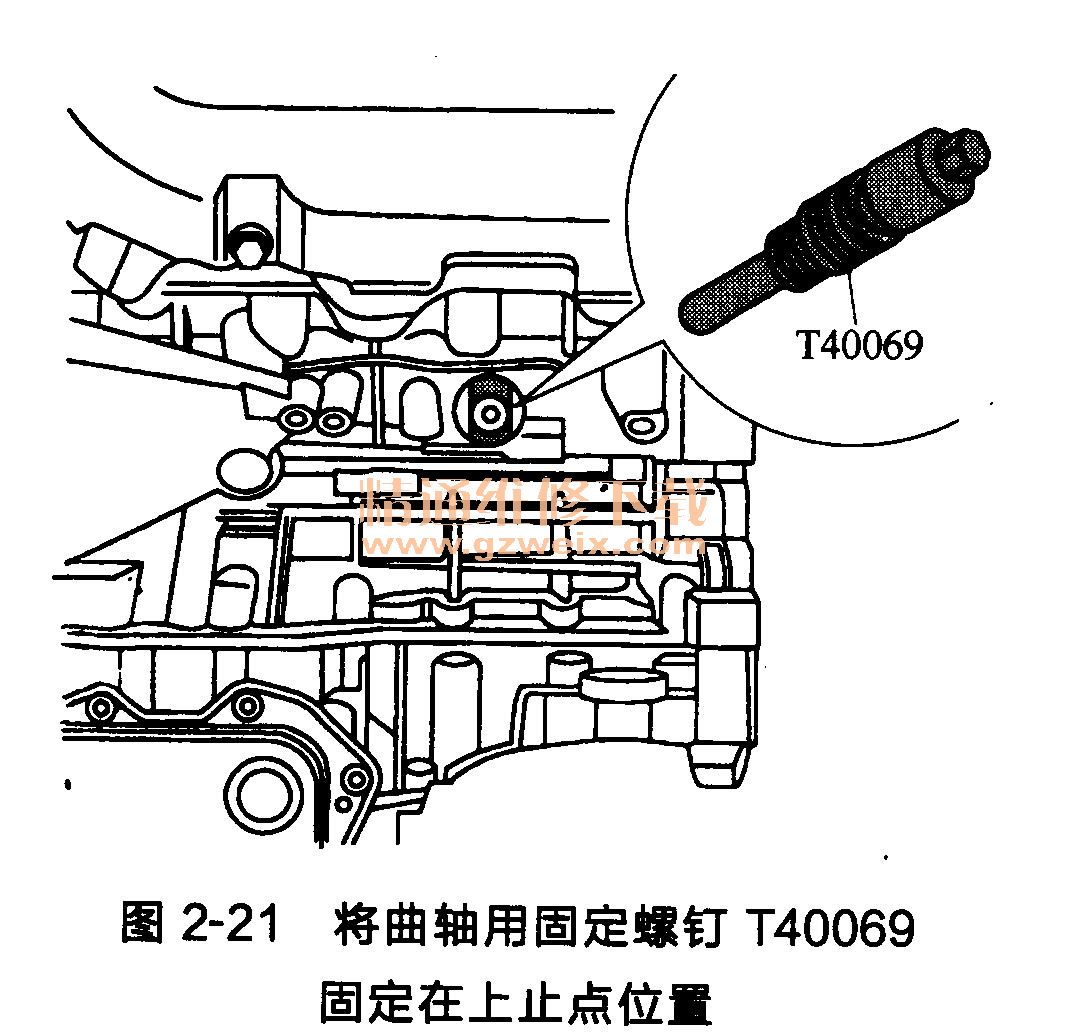

(2)将曲轴用固定螺钉T40069固定在上止点位置，如图2-21所示。

    (3)将已安装在两个汽缸盖上的凸轮轴固定装置T40070用20N " m的力矩拧紧，如图2-22中箭头所示。

2．发动机正时链条的安装方法
    (1)先彻底松开左／右侧凸轮轴正时链条张紧器滑轨，如图2-23所示。

    注意：正时链条张紧器活塞必须完全伸出。由此打开止动锁紧机构。必须拆下正时链条张紧器。
    如果需要从正时链条张紧器上取下张紧件，应注意安装位置。张紧件的外壳底板（带油孔）指向正时链条张紧器，张紧件的活塞指向滑轨。
    (2)将左／右侧凸轮轴正时链条张紧器滑轨向内按压，如图2-24所示，直至极限位置，从正时链条张紧器上拉出定位销T40071。

    (3)必要时清洁滤油网，如图2-25所示。

    (4)将一个新的密封条从后部安装到正时链条张紧器上，如图2-25所示。

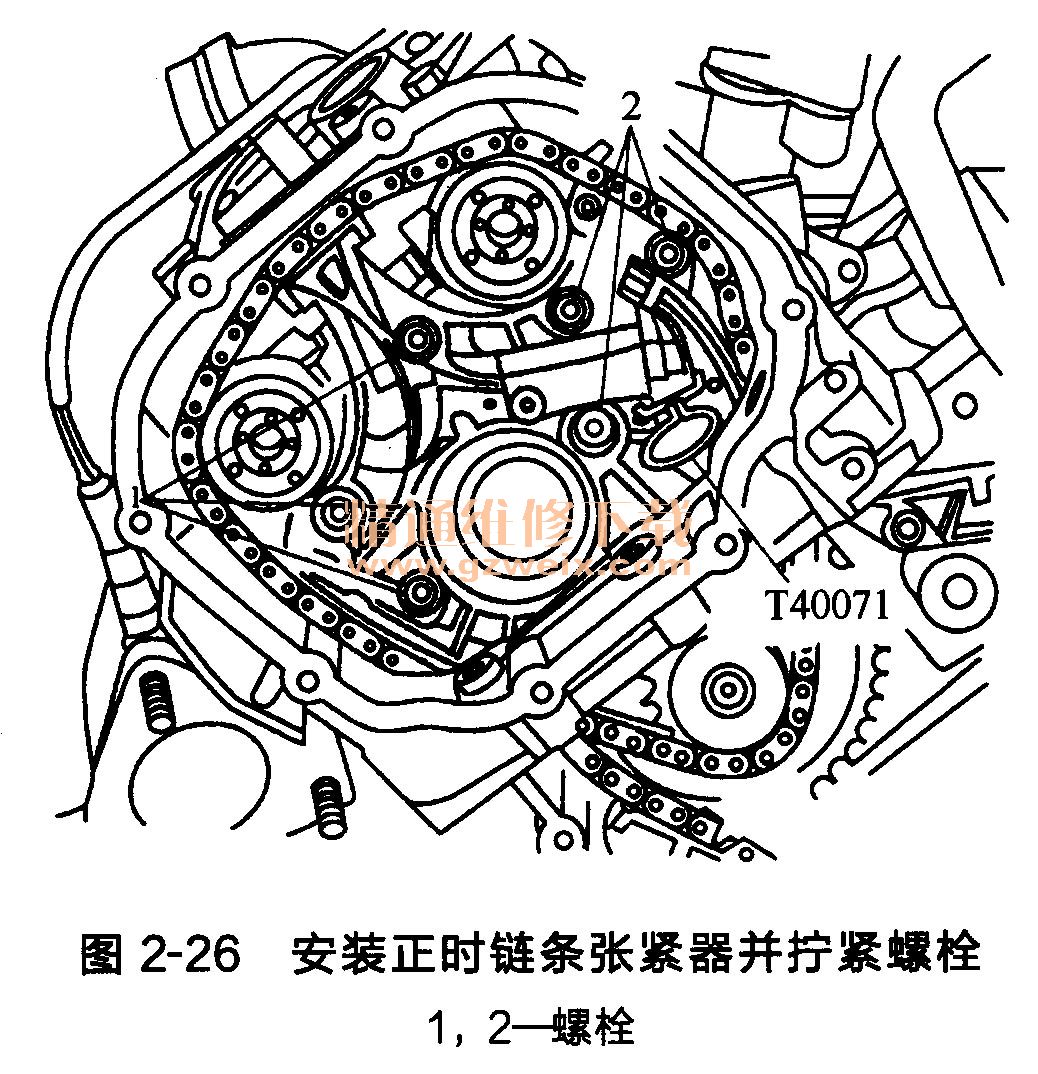

    (5)如图2-26所示，将正时链条张紧器安装在汽缸盖左侧并装上凸轮轴正时链条。
(6)拧紧螺栓1和2，如图2-26所示。

    (7)更换凸轮轴螺栓。
(8)将左侧凸轮轴正时链条安装在驱动轮、凸轮轴链条轮和凸轮轴调节器上并松松地拧入紧固螺栓。

    注意：凸轮轴链条轮和凸轮轴调节器必须在凸轮轴上能旋转并且不能翻转。
    (9)将正时链条张紧器安装在汽缸盖右侧并装上凸轮轴正时链条。拧紧紧固螺栓。
    (10)更换凸轮轴螺栓。
    (11)将右侧凸轮轴正时链条安装在驱动轮、凸轮轴链条轮和凸轮轴调节器上并松松地拧入紧固螺栓。
    注意：凸轮轴链条轮和凸轮轴调节器必须在凸轮轴上能旋转并且不能翻转。

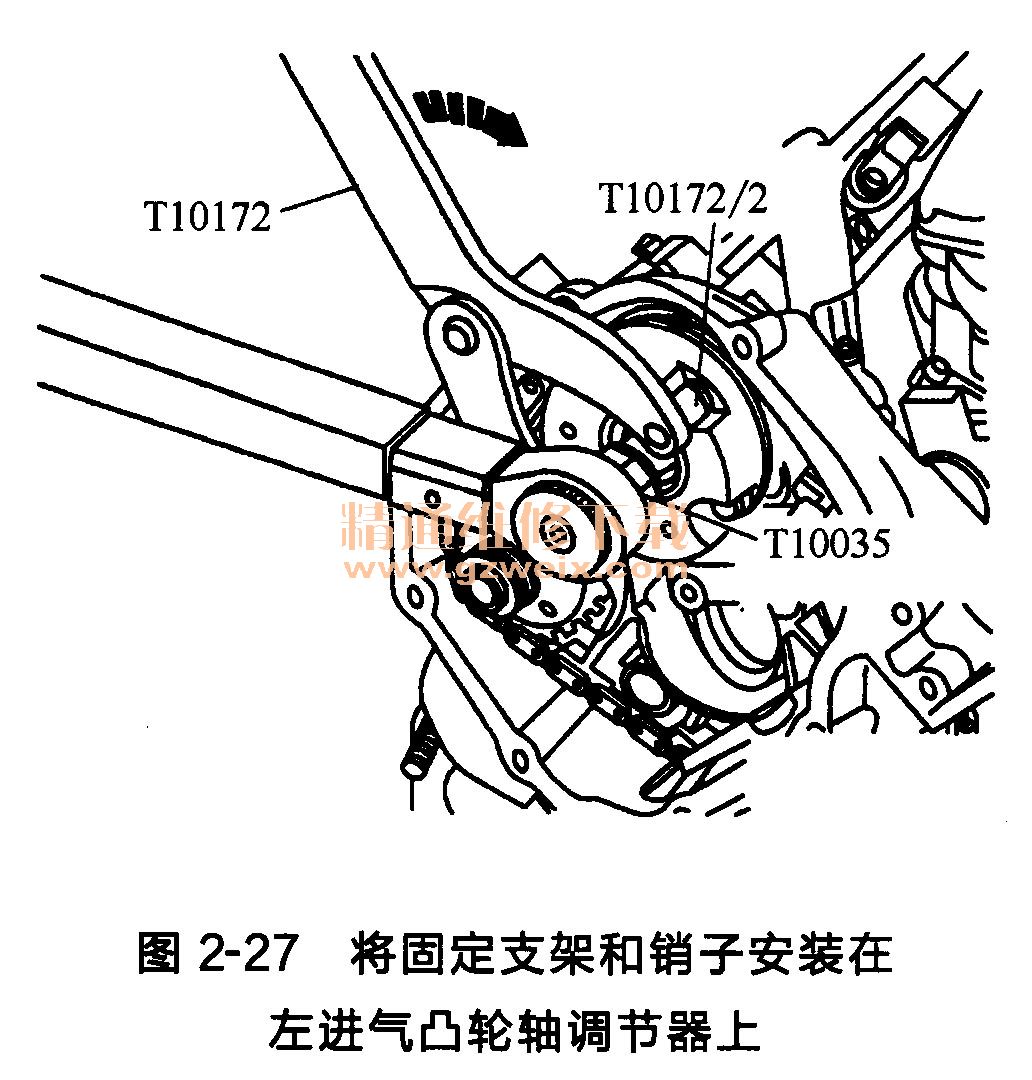

    (12)将固定支架T10172和销子T1072/2安装在左进气凸轮轴调节器上，如图2-27所示。

    (13)沿箭头方向按压固定支架，使凸轮轴正时链条保持预张紧。
(14)将凸轮轴螺栓用插进套件T10035和扭力扳手预拧紧，如图2-27所示，拧紧力矩为40N·m。
    (15)在进气凸轮轴上保持预张紧并预拧紧排气凸轮轴上的螺栓，拧紧力矩为40N·m。

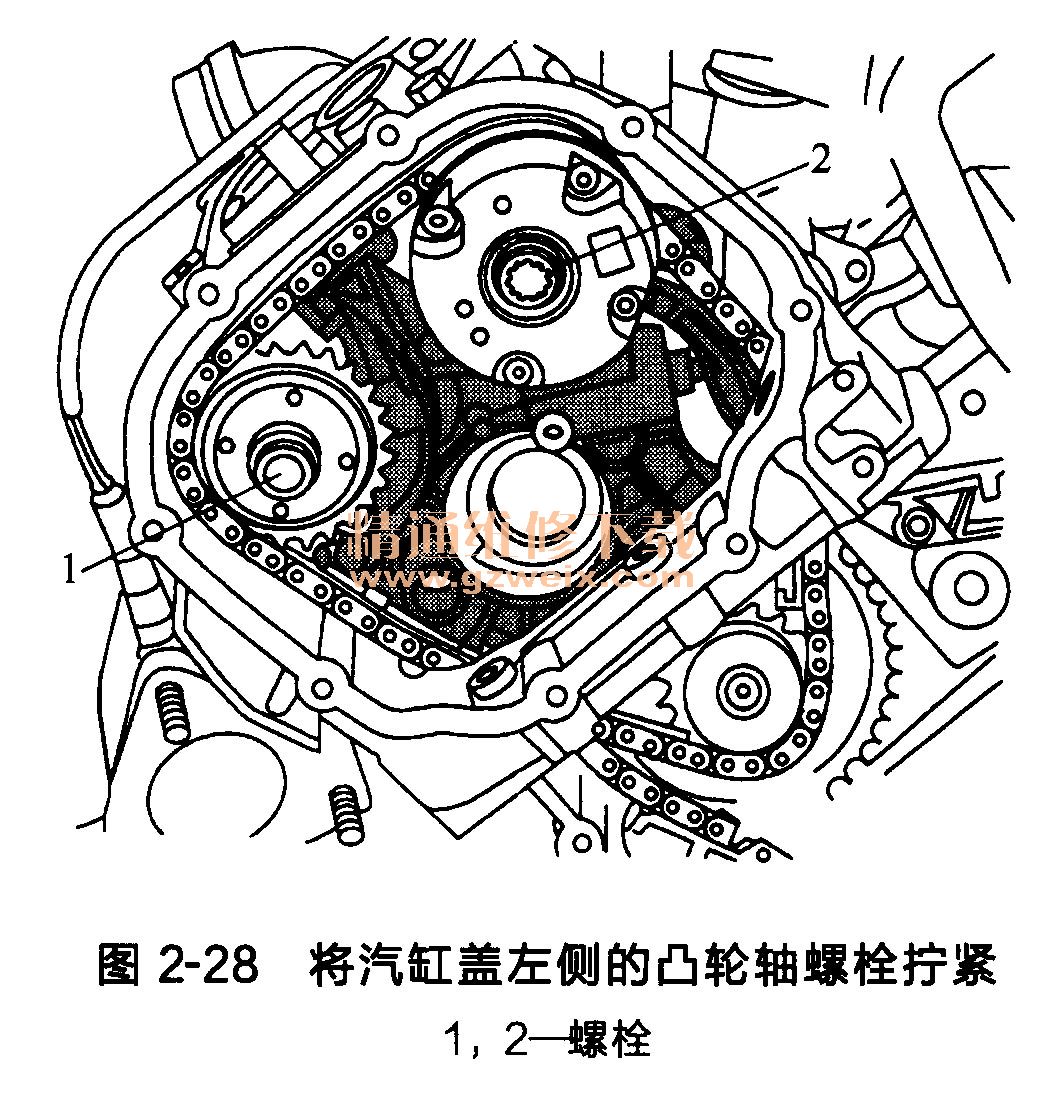

    (16)将汽缸盖左侧的凸轮轴螺栓1和2拧紧，如图2-28所示。拧紧力矩为80N·m+90°（1/4圈）。

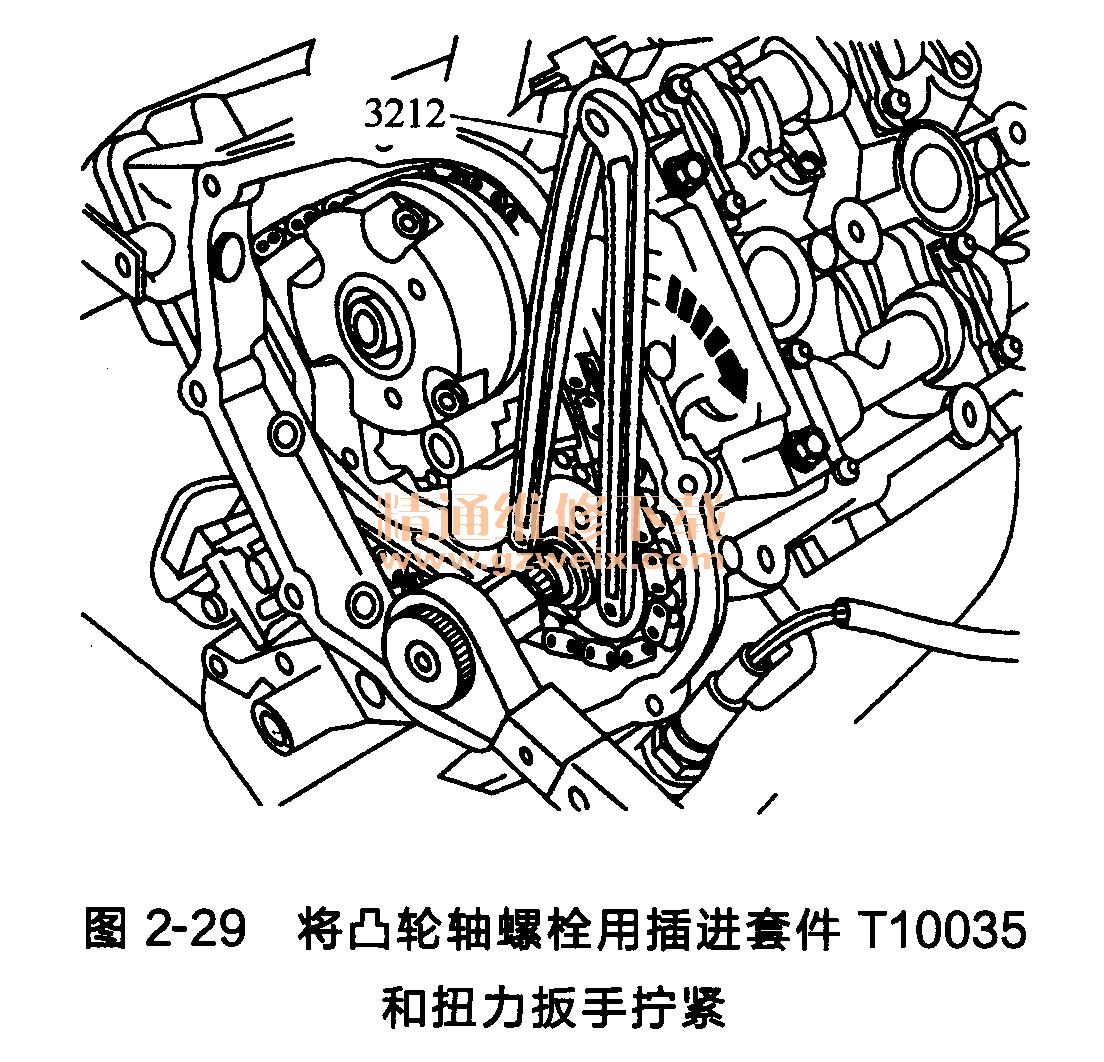

    (17)将双孔螺母扳手3212放在右进气凸轮轴链条轮上，如图2-29所示。
