一、GA8HP自动变速箱简介
    1．概览
    自动变速箱GA8HP有3种不同规格：作为GA6HP 19Z下一代产品的TUGA8HP45Z ;作为GA6HP26ZTU下一代产品的GA8HP70Z ;作为GA6HP32Z下一代产品的GA8HP90Z。
    2．简介

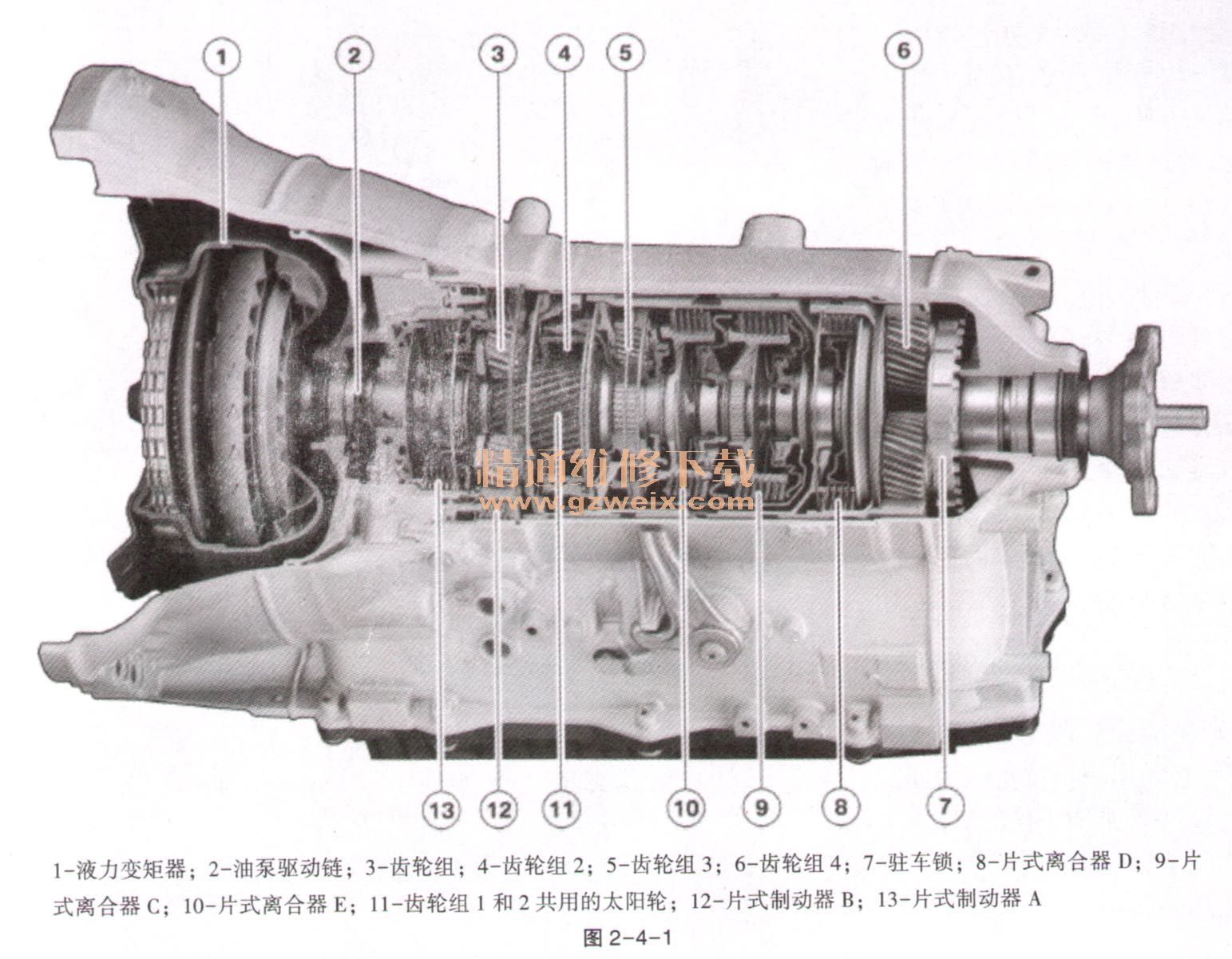

    新款8挡自动变速箱GA8HP是极其成功的GA6HP自动变速箱的下一代产品。这款变速箱可传递的扭矩较高，同时提高了效率，因此是高效动力性的一个重要组成部分。与上一代产品一样也是一个行星齿轮箱，但是现在带有4个单排单行星架行星齿轮组。8个前进挡和倒车挡由各齿轮组相应连接形成。连接时同样需要5个换挡元件、2个片式制动器和3个片式离合器。行星齿轮组设计方案是，形成每个挡位时都有3个换挡元件接合且只有2个换挡元件分离。这在降低拖拉阻力方面优势明显。其控制通过机械电子模块以液压电子方式实现，液压换挡机构和电子控制单元集成在机械电子模块内。GA8HP自动变速箱概览如图2-4-1所示。

    为进一步降低耗油量，自动变速箱配有停车时使动力传动系分离的停车分离功能。在此新开发了包括自适应变速箱控制系统的变速箱电子控制系统，作为液力变矩器使用了所谓的三管路变矩器，这种变矩器是现有液力变矩器的后续开发产品，这种变矩器也使用变矩器锁止离合器。

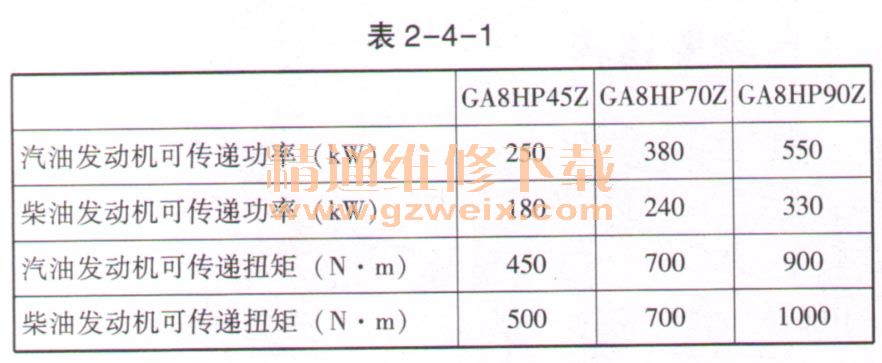

    技术参数见表2-4-1。

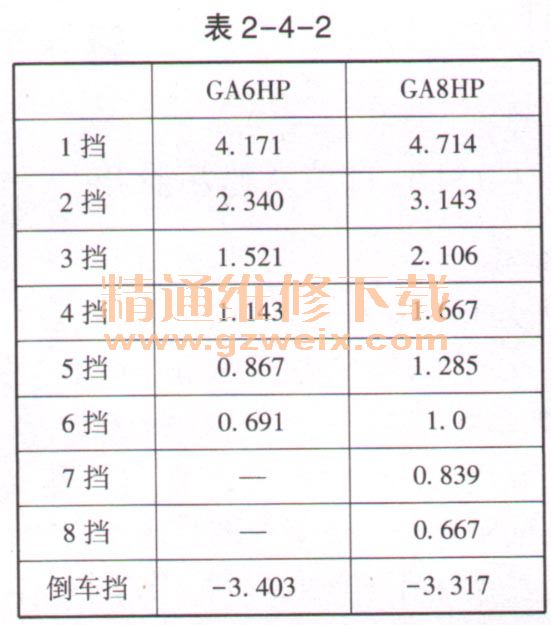

    各挡传动比。表2-4-2给出了自动变速箱GA6HP和GA8HP各个挡位下的总传动比i。
