③中央信息显示器（CID）。主菜单的选项在中央信息显示器（CID）上呈直线排列在列表中。子菜单也水平重叠排列。中央信息显示器（CID）有一个位于Bang & Olufsen图标下方的特殊音质菜单。驾驶员可以在音质菜单中进行设置，如图4-10-67所示。

    在中央信息显示器（CID）上可以控制音频功率放大器的大厅效果功能以及用户可以编程的均衡器。
    ④控制器（CON）。在控制器（CON）周围排列有7个固定选择键，可以通过这7个选择键选择半数子菜单，如图4-10-68所示。下列子菜单仍旧只能从主菜单中选择：Office、BMW服务、车辆信息、调整。

    按压“返回”按钮时返回上一个屏幕视图。利用“选项”按钮能够在最后选择的子菜单中进行进一步的设置。

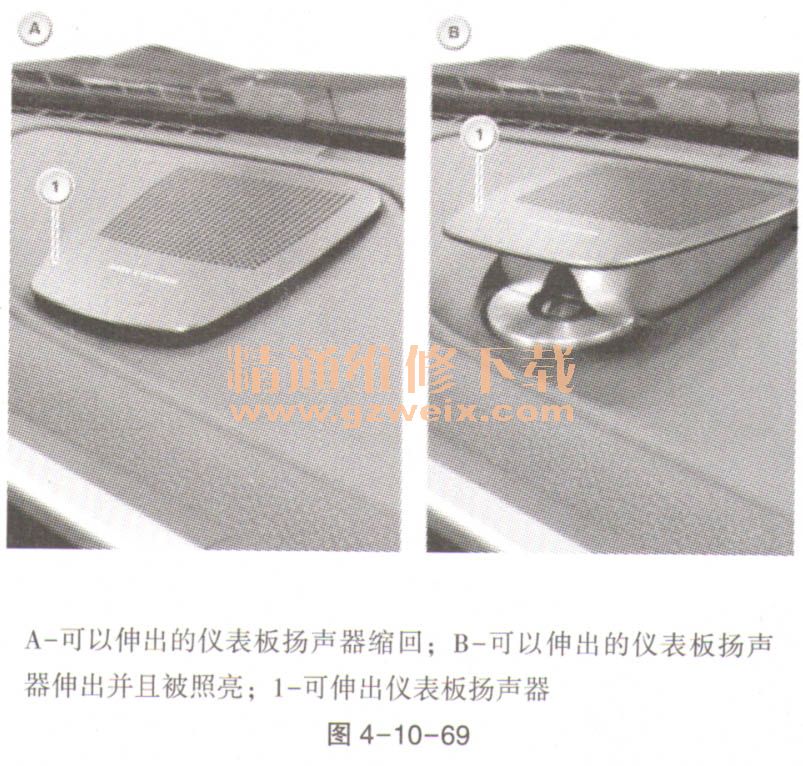

    ⑤可伸出仪表板扬声器。可以伸出的仪表板扬声器由一个中音喇叭和一个用于高音喇叭的声学透镜组成，如图4-10-69所示。可以伸出的仪表板扬声器可在接通音响设备之后向上伸出。可以按照“Bang &Olufsen”灯光设置项下的设置，对可以伸出的仪表板扬声器进行照明。

    ⑥扬声器。Bang & Olufsen公司的高端环绕声系统中的扬声器直接与音频功率放大器连接。高音喇叭配有一个陶瓷球冠。该陶瓷球冠可以优化反射特性。中音喇叭和低音喇叭均配有一个六角形膜片，可实现极佳的脉冲保真度和线性度。可以按照“Bang＆Olufsen”灯光设置项下的设置照亮所有可见的扬声器。前部低音喇叭没有照明，分别位于驾驶员座椅和前乘客座椅下方。
    ⑦话筒。话筒可以记录车厢内部的主要噪声，以便能够调整音频播放的音量和音色。
    图4-10-70所示为F13的话筒盖板安装位置。

    视装备情况而定，盖板下方安装有多个话筒。

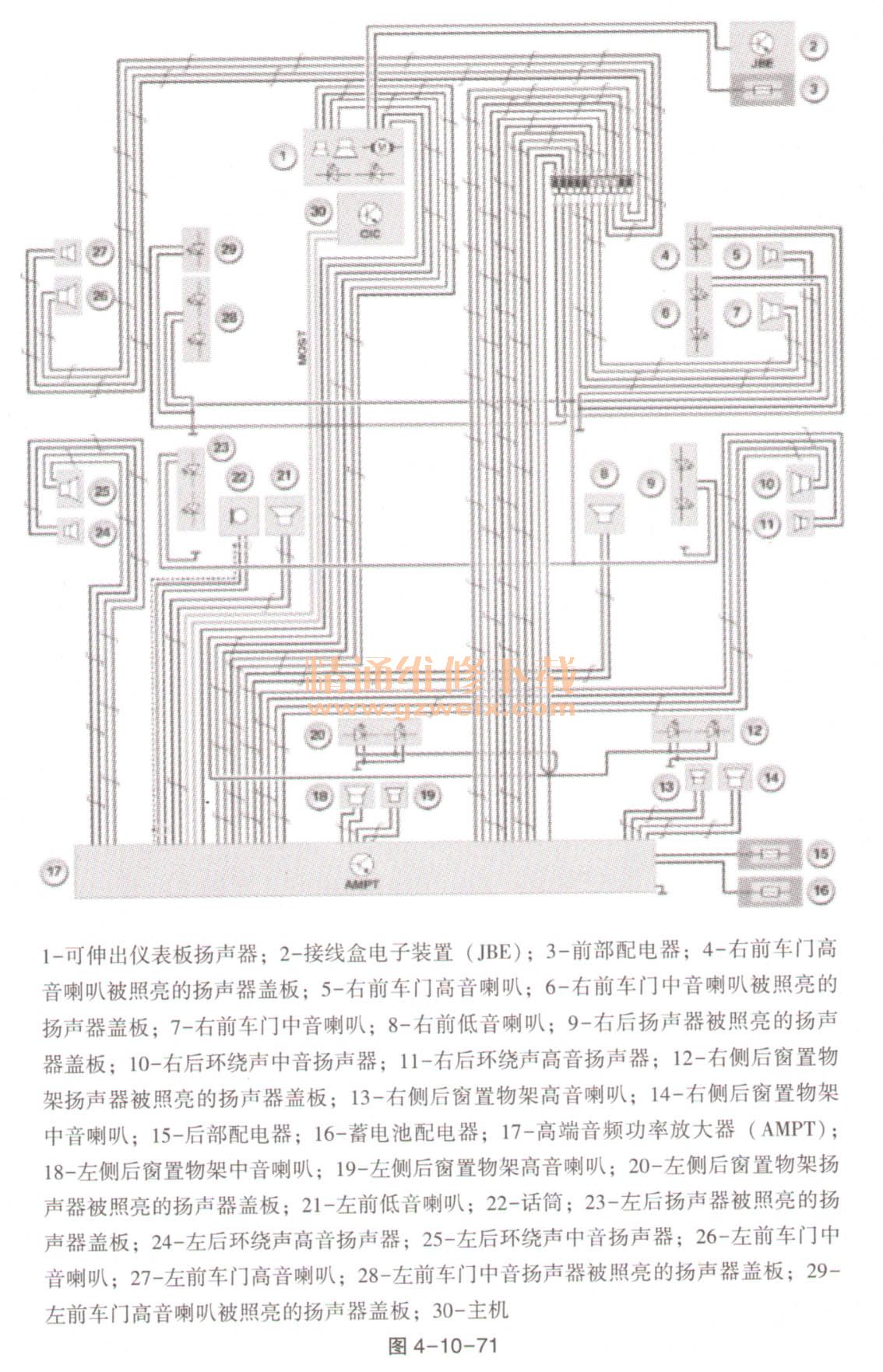

  （3）系统概览。如图4-10-71所示。

      （4）系统功能。
    ①电子接通。高端音频功率放大器与供电“总线端Kl. 30”和地线相连。通过多媒体传输系统（MOST）总线唤醒音频功率放大器。音频功率放大器在以下条件下激活：控制输入端识别大于9V的电压；输入端“总线端K1. 30”识别比控制输入端电压更大的电压。
    ②电子关闭。高端音频功率放大器与供电“总线端Kl. 30”和地线相连。音频功率放大器在控制输入端上7. 5 ~ 16V之间的工作电压范围内工作。如果控制输入端上的电压小于7. 5V，就会自动关闭音频功率放大器。这样就能保证音频功率放大器保持未接通状态，例如在停放的车辆之中。
    ③低压断电。一旦电压低于工作电压范围，就会在车辆启动时自动关闭高端音频功率放大器。当接通条件重新存在时，就会自动重新接通高端音频功率放大器。
