10．车辆声效发生器（VSG）

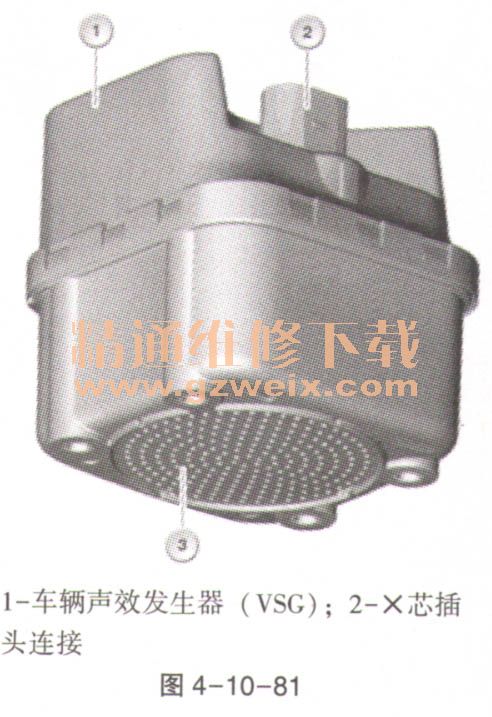

    （1）概述。车辆声音发生器（VSG）用于以声音形式保护行人，如图4-10-81所示。车辆声效发生器（VSG）是用于电动车辆和混合动力车辆的声效发生器。电动车辆运行时几乎感觉不到噪声。所产生的外部声音可以警告交通参与者。尤其是提醒行人注意有电动车辆。

    提示：不同国家的法律规定，电动车辆必须拥有可明显感觉到的外部声音。
    （2）功能描述。外部声音存储在VSG控制单元内的数据存储器内。
    VSG控制单元可以同时针对每个外部声音播放4个音轨。在此每个音轨都可以在偏重和偏差方面进行相应调整。输入的音轨混合成一个输出的音轨。这个信号发送给数模转换器。此后信号由功率放大器以外部声音（16位，22kHz）形式输出。在此使用5W 4、l的扬声器。
    通过车辆音效发生器（VSG）可以实现以下功能：前进和倒车时的外部声音，取决于行驶速度和发动机负荷；启动车辆时的外部声音，取决于车辆中是否安装了发动机；保护功能，CAN总线上通信失灵时的特殊外部声音。
    （3）结构及内部连接。车辆声效发生器是由控制单元和声效发射器构成的一个部件。车辆声效发生器（VSG）连接在CAN总线上。提示：根据车型系列控制单元可能连接在不同的CAN总线上。
    举例：101; K-CANS上的接口；FO1、F02、F10混合动力：K-CAN3上的接口；F30混合材料：PT-CAN上的接口。注意诊断系统中的电路图。
    前部配电器利用总线端15N为车辆声音发生器供电，如图所示4-10-82所示。

    在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和“线脚布置”。

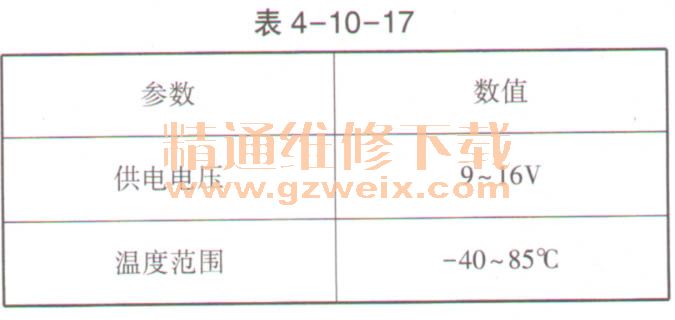

    （4）标准值。车辆声音发生器（VSG）的标准值见表4-10-17。

  （5）诊断提示车辆声效发生器（VSG）连接在总线系统上，诊断时可读取·通过测试模块可以由VSG控制单元请求专用声音输出，以进行功能检查。与车辆声音发生器的通信失灵时，进行标准检测（全局测试模块）。存在某个控制单元内部故障时，可能出现以下情况：车辆声音发生器（VSG）中的故障记录。
