浅析新能源汽车电池技术(二)
来源:汽车维修与保养  作者:佚名  2017-07-01 09:42:49

    二、锂电池技术
    目前,越来越多的传统式混合动力汽车、插电式与纯电动汽车都采用的是锂离子蓄电池。锂离子蓄电池是上世纪90年代发展起来的高容量可充电电池,比镍氢电池发展的更晚,其能量大于氢镍电池,能存储更多的电能量,而且具有循环寿命长、自放电率小、电池无记忆效应和不污染环境等优点。其主要研究集中在大容量、长寿命和安全性三个方面,成为当前能量存储技术的热点。虽然其从1970年诞生至今时间并不算长,但凭借能量密度高、循环使用寿命长等特点迅速占据了新能源汽车电池市场的绝大部分江山。如今,在售新能源汽车配备的埋电池主要有磷酸铁锂电池和三元锂电池两种,且这两种电池在自身特点上存在显著差异,因此我们将对其进行细致的讲解与对比。
    1.磷酸铁锂电池
    磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池,电池负极是石墨,中间是聚乙烯或聚丙烯材料制成的隔膜板,电池中部的上下端间装有有机电解质,锂离子的电解质是由有机溶剂和锂盐组成,对人体组织具有腐蚀性,并且可燃,外壳由金属材料密封,图10所示为比亚迪e5磷酸铁锂电池组安装位置。

  (1)外部特征
    比亚迪e5动力电池系统最重要的外部特征是:高电压导线或高电压接口和12V车载网络接口,布置在整车地板下面,电量为47.5kWh。
    动力电池组的密封盖一般通过几十个螺栓加密封胶以机械方式与托盘连接在一起。在动力电池组上密封盖上一般粘贴有几个提示牌,如一个型号铭牌和两个警告提示牌。型号铭牌提供逻辑信息(例如电池参数标签和电池编号)和最重要的技术数据(例如额定电压)。两个警告提示牌提醒注意动力电池组采用锂离子技术且电压较高以及可能存在的相关危险。图11为动力电池组上提示牌的安装位置、检验报告和托盘螺栓固定力矩。

    在动力电池组上带有一个2芯高电压接口,动力电池组通过该接口与高电压车载网络连接,如图12所示。围绕高电压导线的两个电气触点还各有一个屏蔽触点。这样可使高压电缆屏蔽层(每根导线各有一个屏蔽层)一直持续到动力电池组密封盖内,从而有助于确保电磁兼容性EMV。

    新能源汽车基本都会在整车的关键连接部件上都使用低压互锁电路,图13所示为比亚迪e5主要部件内的互锁电路。互锁电路是一种低压电路,在被断路时向控制模块发出信号,或者当动力电池组的维修开关被部分或完全拆下时主动断开电路。然而,维修开关上的互锁电路通常并不是汽车上唯一的互锁电路,比如说在高压电缆连接插头处或保护盖上也有互锁电路。这样做的目的是确保在高压系统某部分被断接或暴露的情况下,车辆高压系统能够立刻断开(READY为OFF)。有些车辆还会采用这样的这计:只有互锁电路断开,同时车辆以小于每小时几英里的速度行驶或者停车时,汽车才会断电。

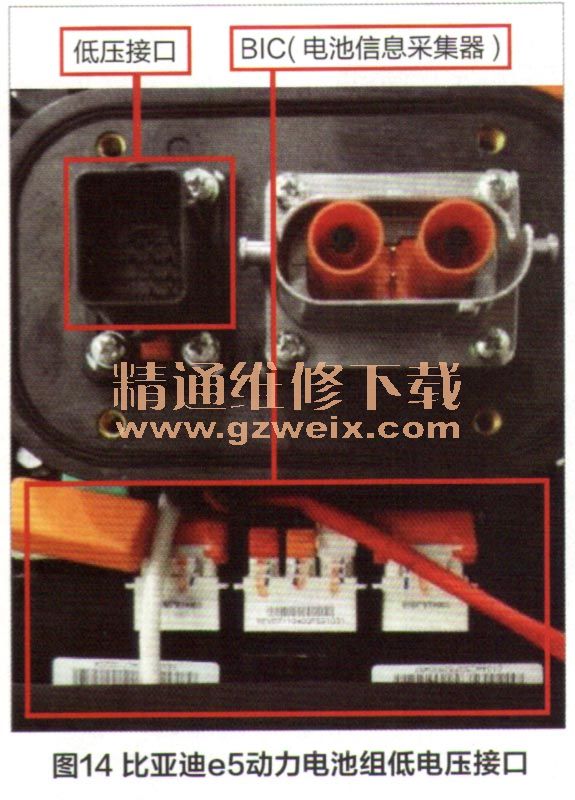

    12V车载网络接口为集成式控制单元提供电压、总线信号、传感器信号和监控信号,如图14所示。

[1] [2]  下一页
