解析汽车车身结构和维修技术(十二)
来源:汽车维修与保养  作者:佚名  2017-03-22 08:23:47

(2)常用测量工具
    ①卷尺和钢尺

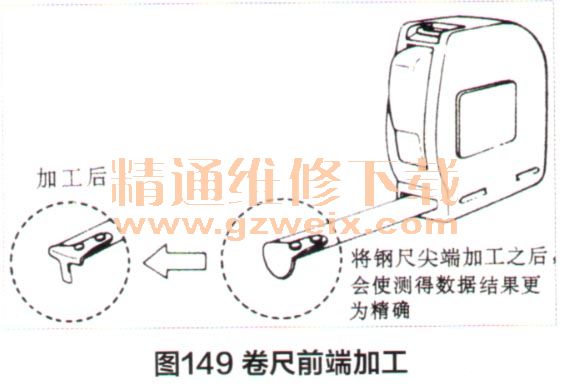

    汽车车身常用的测量工具有卷尺和钢尺,这两种测量工具可以测量两个测量控制点之间的距离。将卷尺的前端进行加工后(图149),方便插入测量控制点孔内,会使测量结果更为精确。

    ②轨道式量规

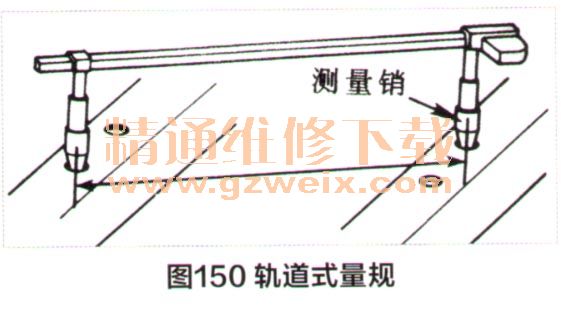

    如果一些测量点之间不能进行直线测量,就需要使用轨道式量规(图150)。轨道式量规可以用来测量两个测量控制点之间的距离。轨道式量规一次只能测得一个尺寸,根据汽车车身技术文件提供的测量点数据进行比较,判断汽车质量状况、汽车车身构件损坏或局部变形状况等。用轨道式量规测量时,应看清技术文件提供的测量点位置及构件的外部几何形状,采用正确的测量方法,尽量减小误差。在进行汽车修理过程中,对重要测量控制点应用轨道式量规反复测定并记录,以判断汽车质量状况和用来监测维修进度和维修方法是否有效合理,防止过度拉伸。

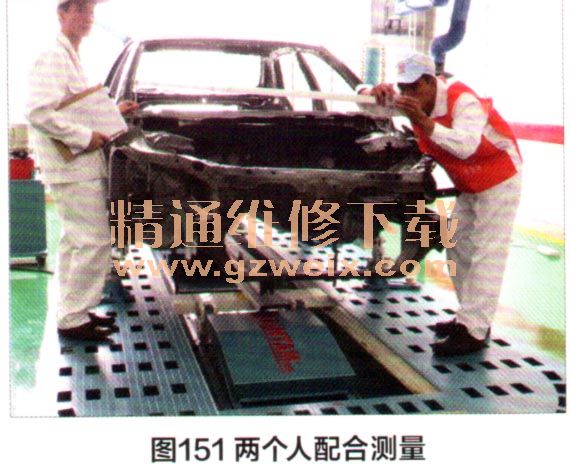

    为了使用轨道式量规测量数据正确,测量时可以采用两人配合进行测量汽车车身前部测量控制点,如图151所示。如果调整轨道式量规也可以一人进行测量,如图152所示。



    在汽车技术文件中常标注测量控点之间的间距,测量控制点的外部形状,有的是孔或螺栓,尺寸应是中心点至中心点的距离。为了用轨道式量规进行精确测量,在测量直径相同孔时,就需用同边缘测量法,即采用相同孔的相同边缘进行测量,如图153所示,排除孔的直径产生的尺寸误差。

    如果所测量的孔径尺寸或形状不同,如圆孔、方孔、椭圆孔等,可以采用以下方法测出孔中心点间的距离:先测量孔内边缘间距,然后再测得孔外边缘间距,将两次测量结果相加再除以2即可。例如,有两个圆孔,一个圆孔直径为0.5cm,另一个圆孔直径为1.5cm,测得其内缘间距为30cm,外缘间距为32cm,则孔中心距为(30+32), 2=31 cm, 31 cm也是以轨道式量规测得的尺寸。
    ③中心量规
    中心量规(图154)可安装在汽车的不同位置,用来判断汽车各个部位是否有移位或变形。量规上有由里向外滑动时保持平行的横臂,这一特点就可使量规在汽车不同地方安装时作任意横向的调整。

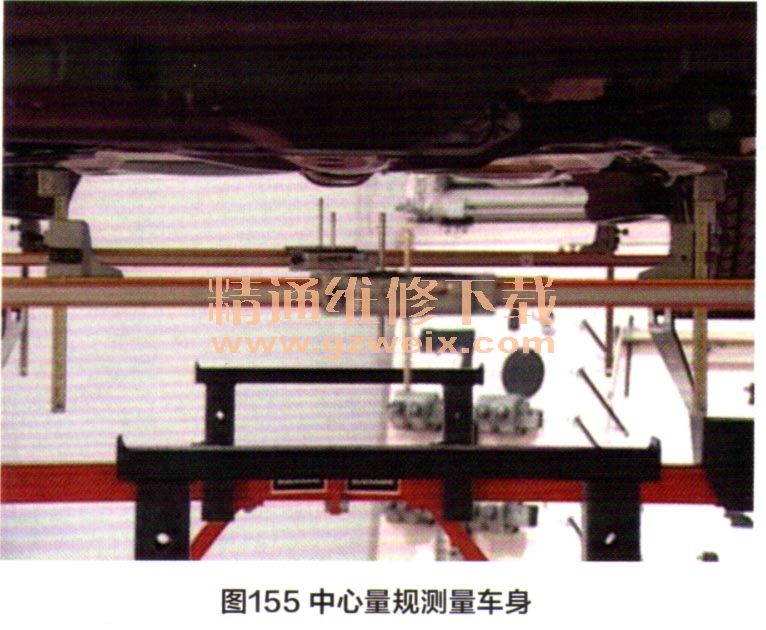

    安置中心量规的测量点位置不应有任何变形。中心量规上装有中心销或中心观测孔,无论横臂的宽度为多少,它们都保持在晕规的中心位置,这就很方便找到整个汽车长度方向上的中心线。将四个中心量规分别安置在汽车最前端、最后端、前轮的后部和后轮的前部,如图155所示。首先在两个无明显损伤的位置上悬挂好中心量规,再在有明显损伤的地方悬挂两个量规,然后检验悬挂在这两个位置上的量规是否平行或存在移位。

[1] [2] [3]  下一页
