A. LAN接口
    操作面板的LAN接口在操作面板处于已对接状态时，被转接到坞站的LAN接口上，只要操作面板已对接，处于已对接状态时无法接触的操作面板LAN接口就在电气上被断开，现在可以使用坞站的LAN。接口（45）、当操作面板插在坞站中时，LAN电缆不能在机械上插到操作面板中。
    小心：
    不允许将电话、调制解调器或其他电信装置连接到LAN接口（RJ45接口）上。
    B. USB接口
    为了能够连接其他认可的装置（鼠标、键盘），提供3个USB接口（USB2. 0 、A型）。
    C．外部VGA输出端
    通过外部VGA接口能够将操作面板的屏幕输出转接到一个显示器或投影仪上，为了连接附加显示器或投影仪，提供一个VGA接口，用于带三排接线的15针Mini-D-Sub插头（HD15型）的接口。
  注意：
    在连接附加显示器时，通过亮度传感器的自动亮度调节被关闭。
    在使用外部VGA接口时，需要一个连接在坞站上的USB键盘。请按如下方式操作：
    a．将键盘和外部显示器连接到坞站上；
    b．将操作面板对接到坞站上；
    c．通过按动打开／关闭按钮启动操作面板；
    d．当系统已完全启动时，请按压按钮组合CTRL ＋ ALT ＋ Fl（在外部键盘上），以便将屏幕信号输出到外部输出端上；
    e．按压按钮、（CTRL）＋（ALT）＋（F3）可将屏幕信号重新输出到操作面板上。
请注意，输入要符合美国键盘布置。
 （4）组件（电缆、电源组件）
    ①电源线／电源组件
    ISID根据国家情况在交货时带一根3m长的电源线，请将此电源线连接到电源组件上，将其插头直接连接到ISID的供电连接插口上或连接到坞站的电源组件接口上。图119为各国专用电源线和电源组件。

  提示：
在将电源线直接连接到ISID上时只能移动运行。不能对接到坞站上。
    电源线通过一个梅花插头与电源组件连接，在电源线的另一端有一个各国常用的适配接头（此处示出CEE7/4型插头）。
    不允许在未接地或阻抗接地的网络（IT网络）上运行。
    ②车辆电压适配器

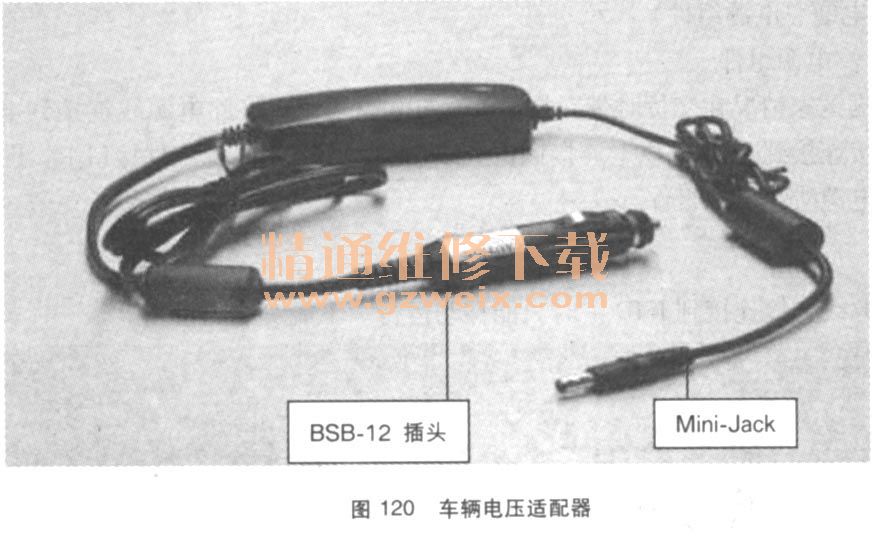

    车辆电压适配器（如图120所示）规定用于通过车辆的车载网络供电运行ISID 、这时也支持蓄电池的充电或维持充电。

    适配器在初级侧有一个BSB-12型欧洲标准插头，适配器在次级侧有一个Mini-Jack插头，这个插头与外部电源组件的插头相同。
    车辆电压适配器可以连接到车辆的点烟器上或车载网络插座上，然后将另一端与操作面板的供电连接插口（36）连接，以便通过车辆电源系统给操作面板供电，前提是，车载网络电压至少为11V并且车辆的点火开关已打开。
     ③ LAN电缆
    随附的CATS级LAN电缆长10m，由一根无交叉的电缆和两个RJ45插头组成（如图121所示）。

    请通过随附的LAN电缆将操作面板直接与修理厂网络连接（然后只能移动运行），或将坞站与修理厂网络连接，如果操作面板已对接到坞站上，则LAN连接自动转接。
    电缆的连接通过操作面板的或坞站的接口模块实现。
有关修理厂中接线的详细提示请查阅通过您的销售地区提供的信息。

    4．建立运行准备状态
小心：
    由于气体和蒸汽的爆炸危险，ISID必须安装在高于修理厂地面至少50cm处。不要让其受阳光直射、过热、湿汽或液体影响。电源接口必须方便拆装：在紧急情况下必须能够立即拔出电源插头。
    （1）去除包装并检查供货范围
提示：
包装必须按照有效的法律规定妥善处理。
（2） ISID系统的安装
    ①坞站的安装
    为了固定运行ISID，需要使用坞站，请为坞站选择一个地面牢固、平坦并洁净的干燥安装地点。
提示：
    在关闭坞站盖板时注意，电缆应大致从盖板中间穿出，因为那里的凹槽较大。因此可避免盖板安放。
    一般要注意根据连接的USB装置的大小，坞站盖板可能无法再完全关闭。

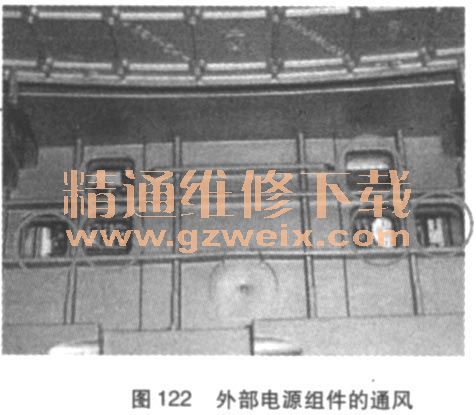

    坞站电源组件的通风，为电源组件预留和加进了多个通风口，这些通风口已在此处标出（如图122所示）。

提示：
    请不要用减震垫或类似物品堵住通风口，否则可能导致冷却能力降低，并因此导致装人的电源组件损坏。
    ②建立坞站供电

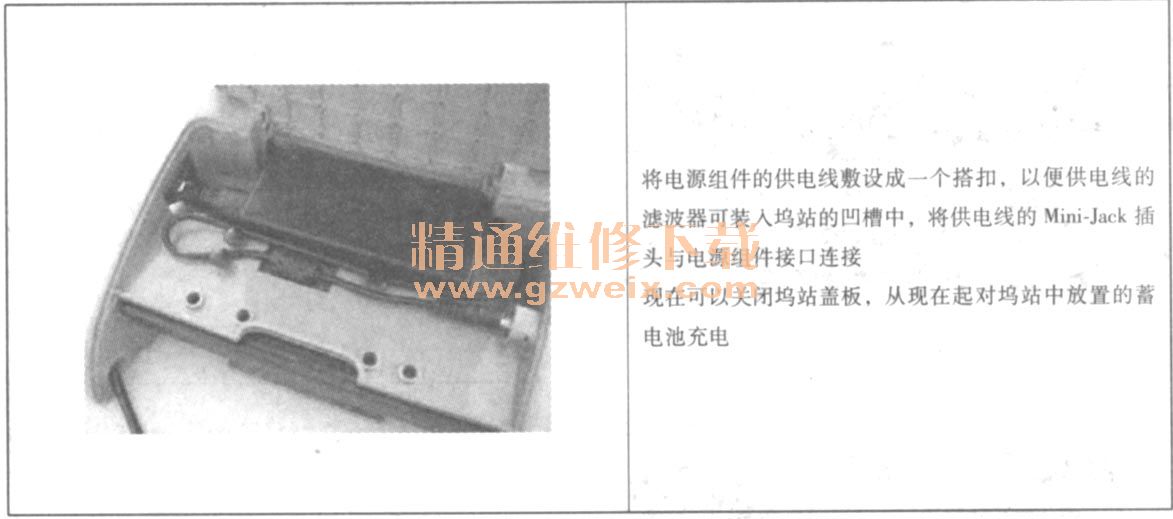

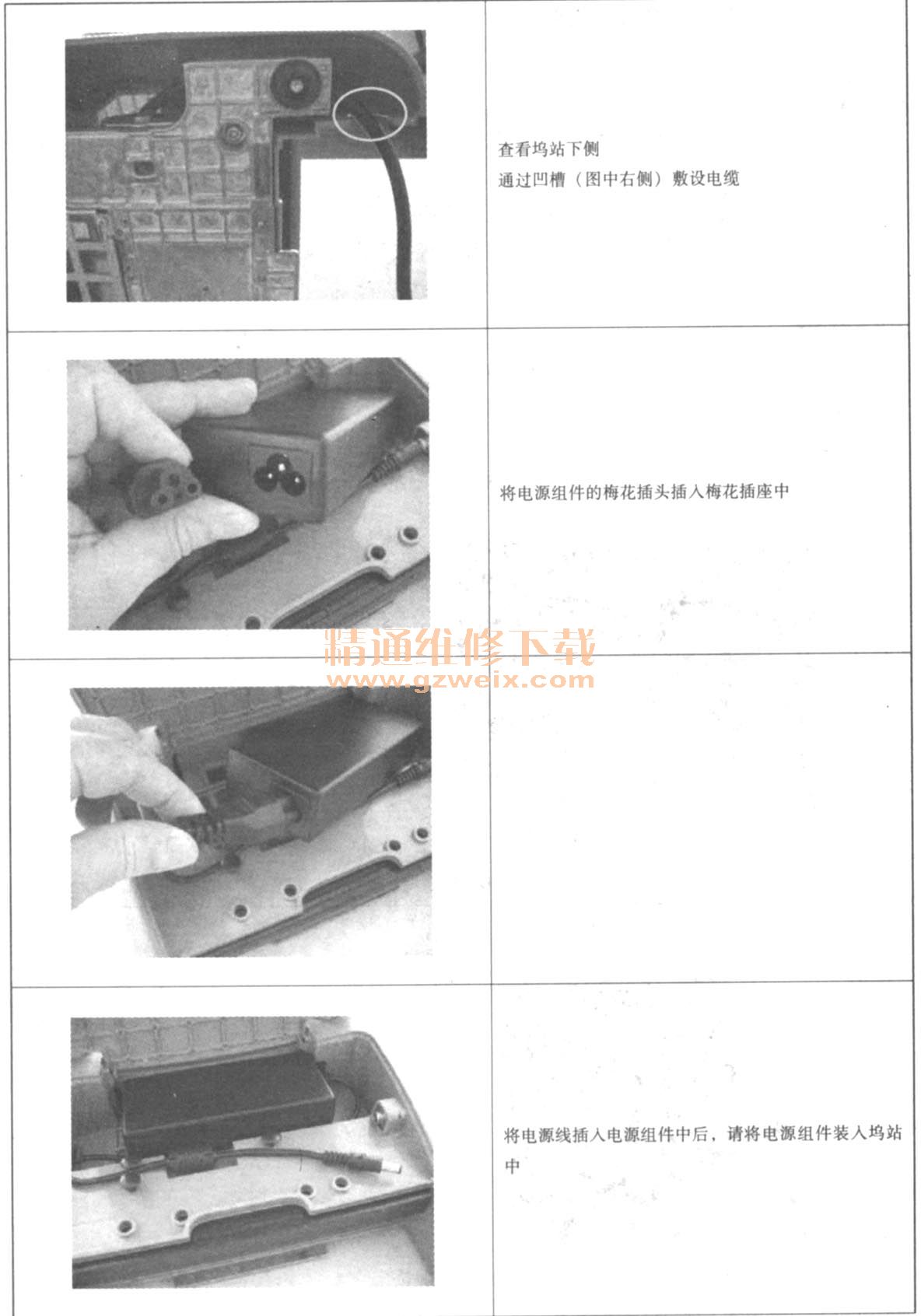

    为了将外部供电连接到坞站上，请只使用随附的外部电源组件（如图123、表16所示）。

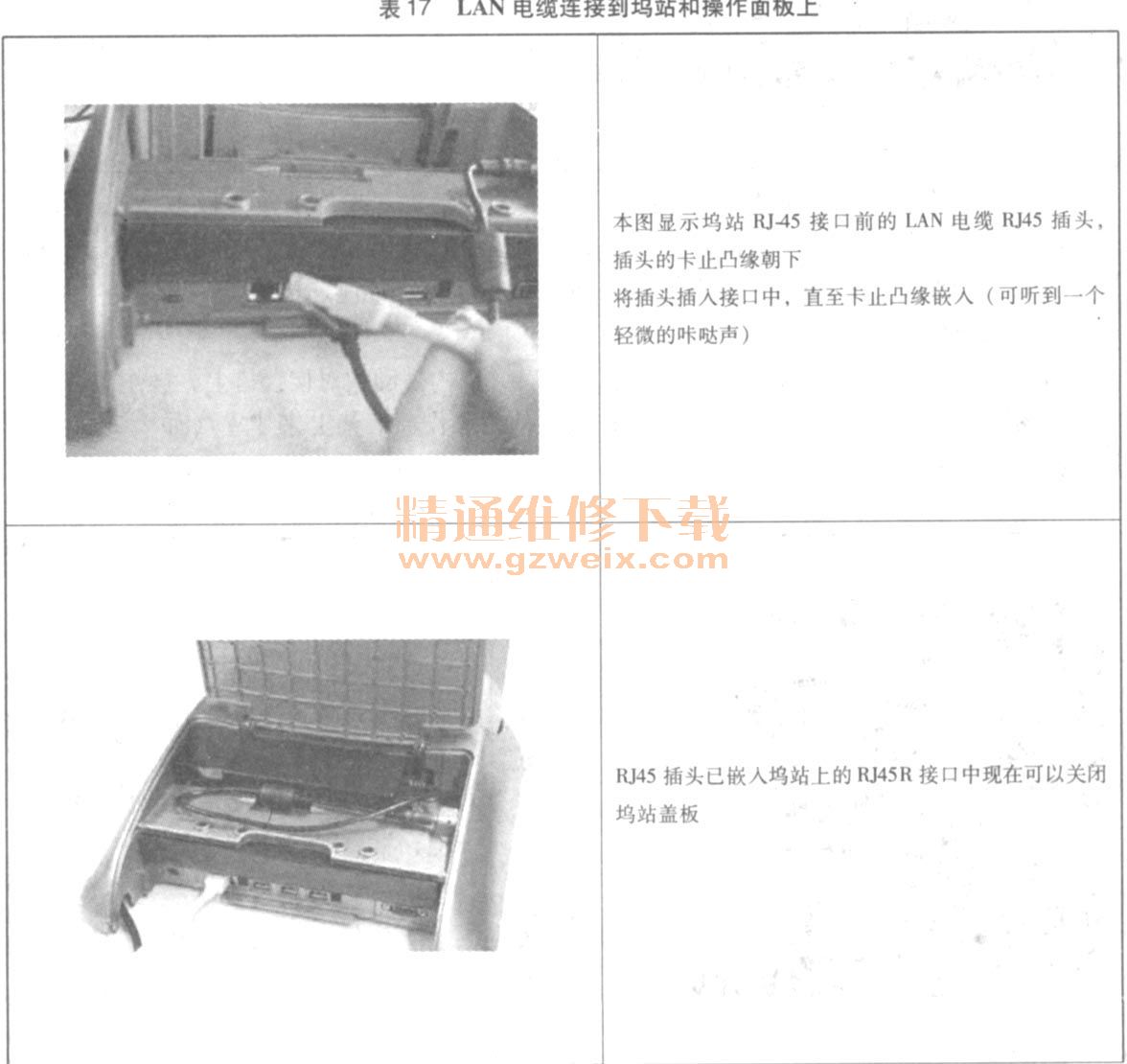

③建立网络连接（如表17所示）


    请将LAN电缆一端的RJ45插头根据运行模式以移动方式与操作面板LAN插口连接（如表1-2-17将LAN电缆连接到坞站和操作面板上）或以固定方式与坞站LAN接口连接。将LAN电缆的另一端与准备好的网络环境中的一个网络插座连接。
    （3）操作面板在坞站上的对接和分离
    将操作面板悬挂到坞站的操作面板定位板中，并向内摆动到对接接口上，操作面板和坞站之间的电气连接可通过将操作面板轻轻按到坞站的操作面板架上来建立（如表18所示）。

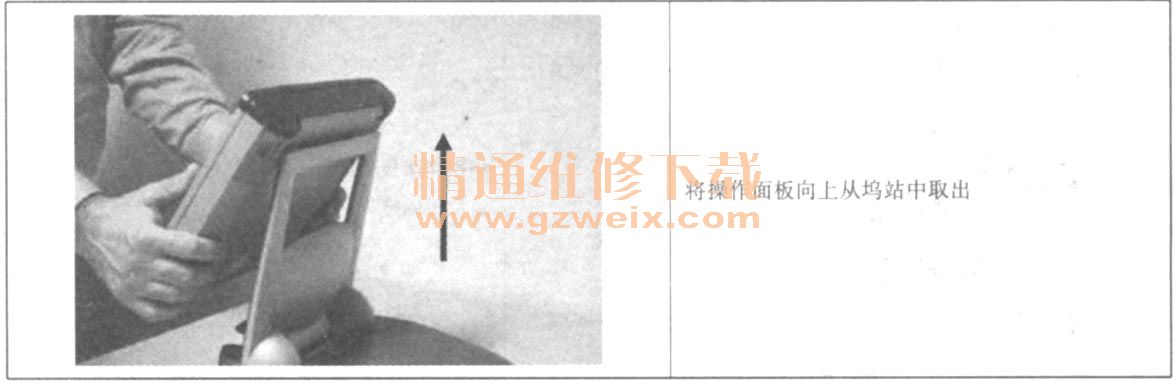

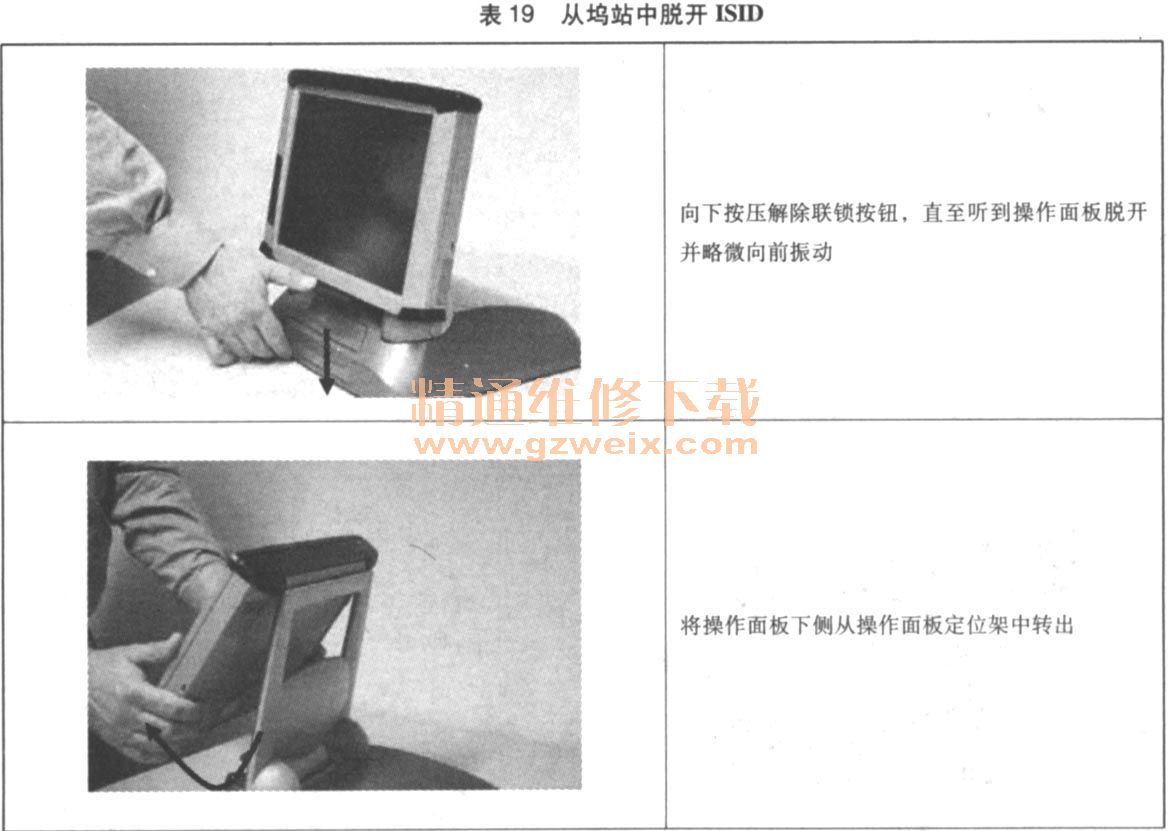

通过按动解除联锁按钮，可将操作面板机械机构通过解除联锁按钮升高并断开电气连接（如表19所示）。



    （4）调整倾斜角度

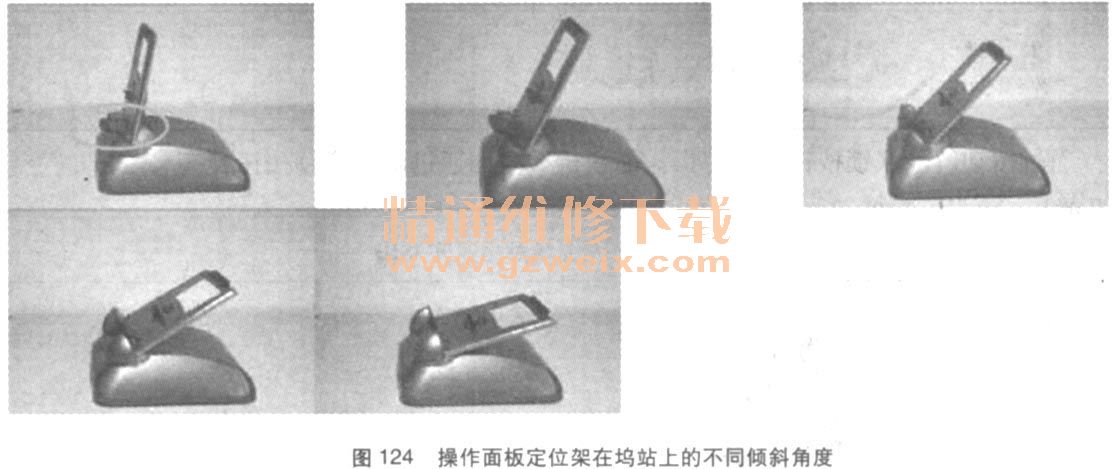

    可以将操作面板定位架多级（分5个卡槽）调整到适合的倾斜角度，以便能够最佳地观看和操作触摸屏。要更改工作位置时，可以通过按压按钮打开倾斜角度的止动件，如有必。要，必须略微向后按压操作面板上边缘或操作面板定位架，以便操作面板定位架向后摆动（如图124所示）。

    （5）蓄电池的装入、取出和充电

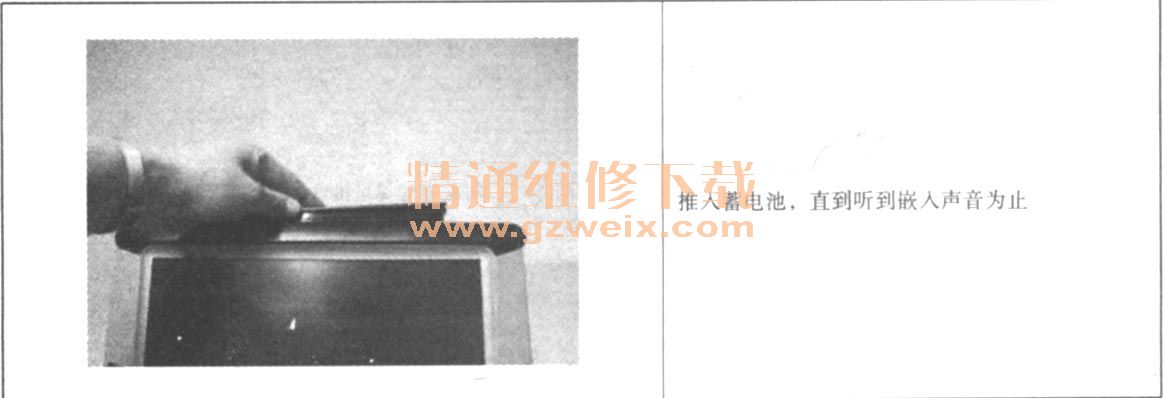

    蓄电池装入操作面板中。锉离子蓄电池采用坚固结构，将蓄电池在操作面板背面上部推人，并与操作面板壳体一起通过向下按压蓄电池嵌人蓄电池匣中（如表20所示）。

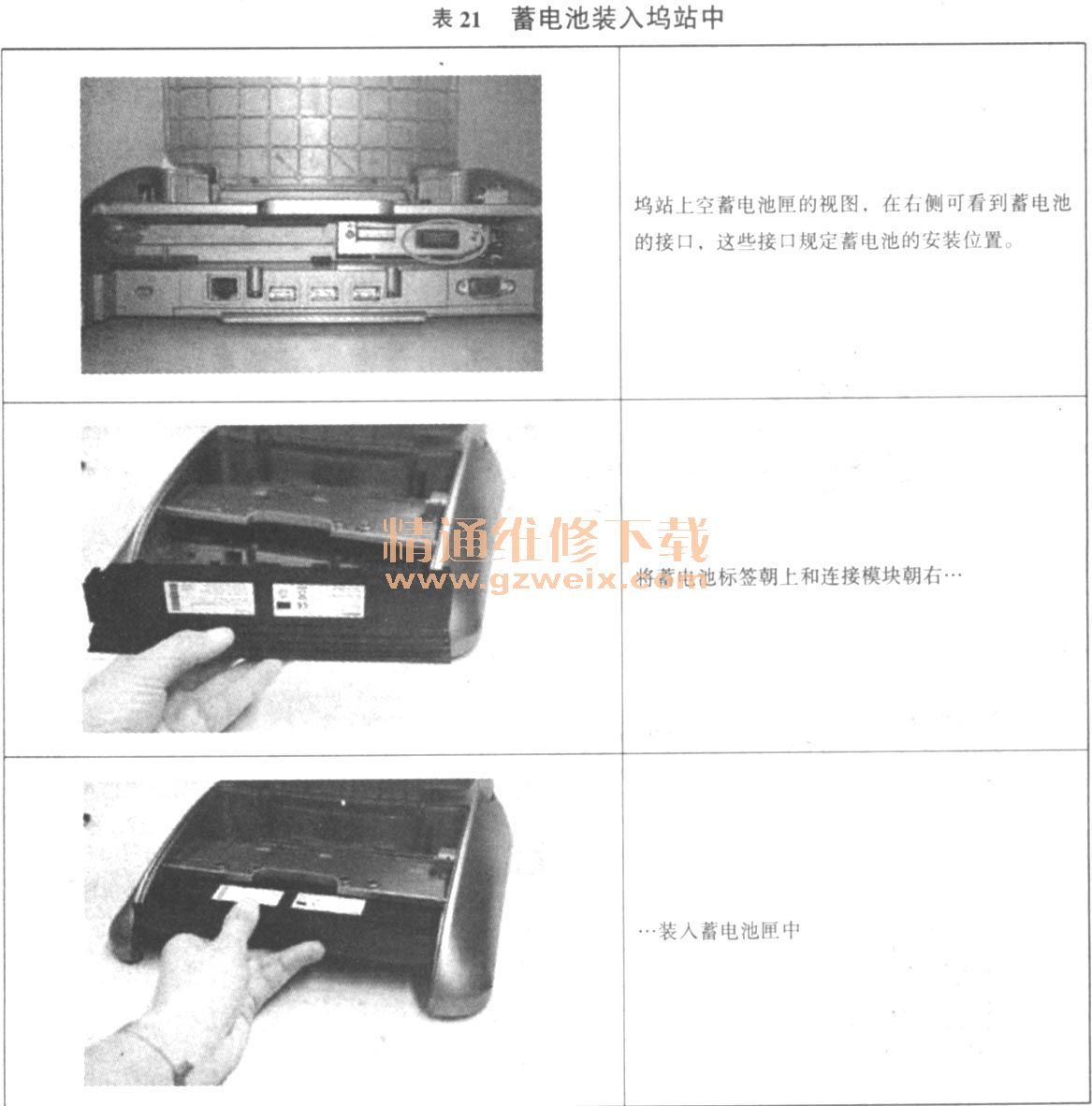

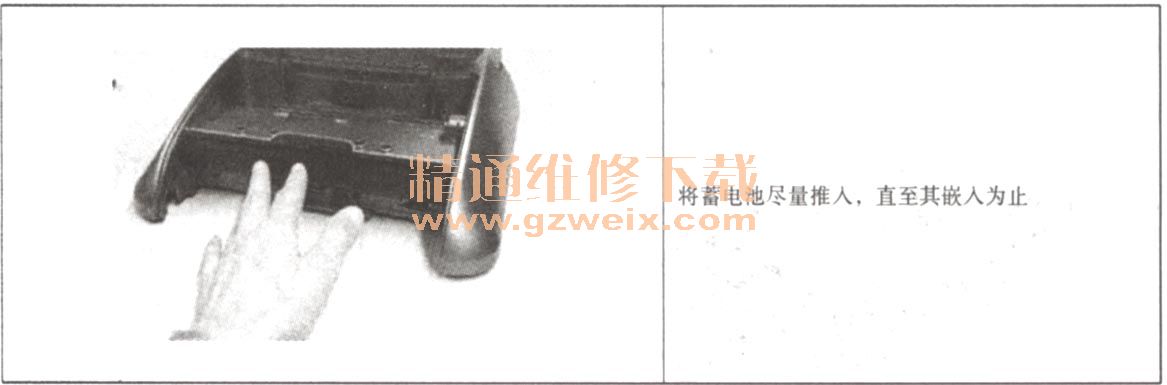

    蓄电池装入坞站中。将蓄电池如表21所示装人坞站中。

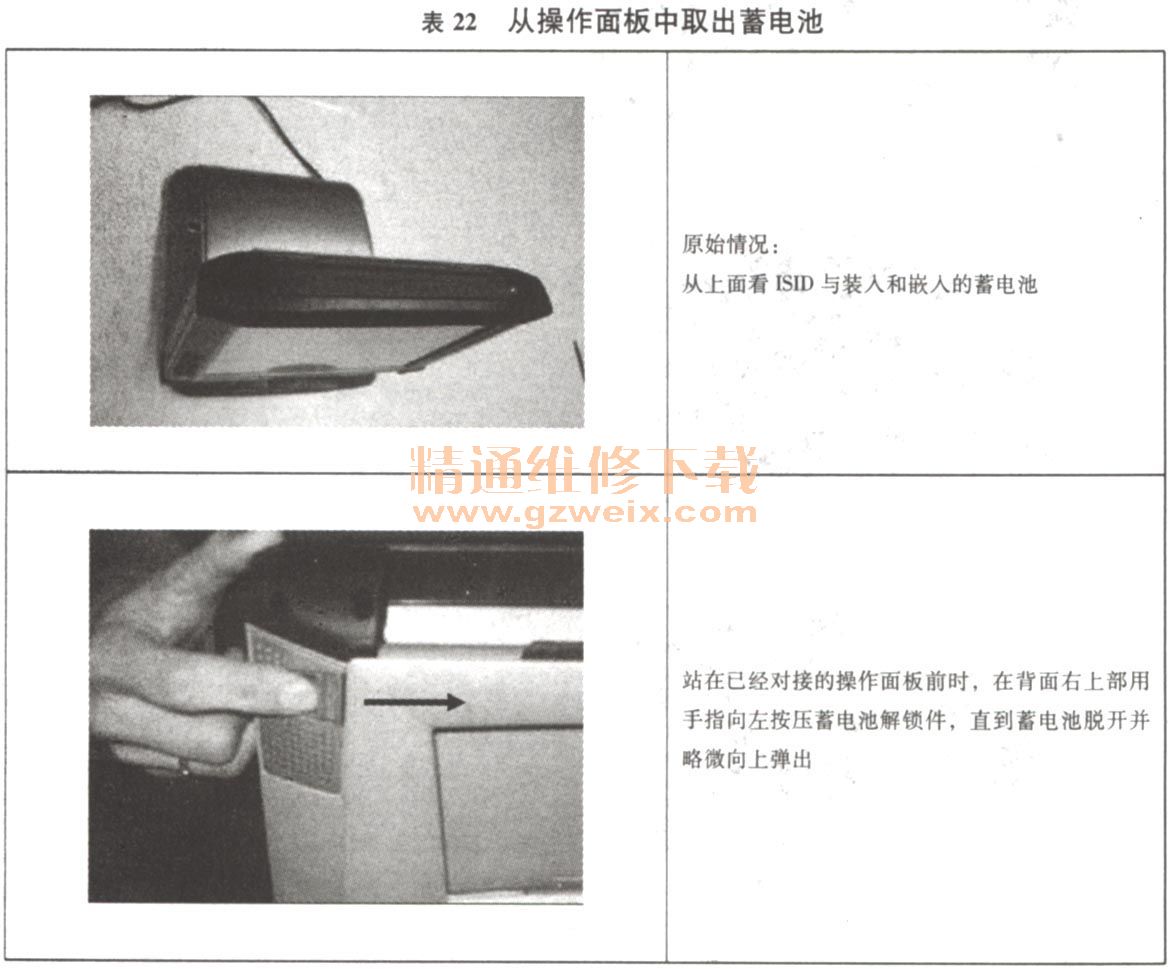

    从操作面板中取出蓄电池。用户可以更换蓄电池，当蓄电池电量耗尽时，通过视觉信息用呈橘黄色闪烁的LEDI向用户提示蓄电池状态，在按动解除联锁按钮后，蓄电池被弹出，可以将其从操作面板中取出（如表22所示）。
