B．示波器

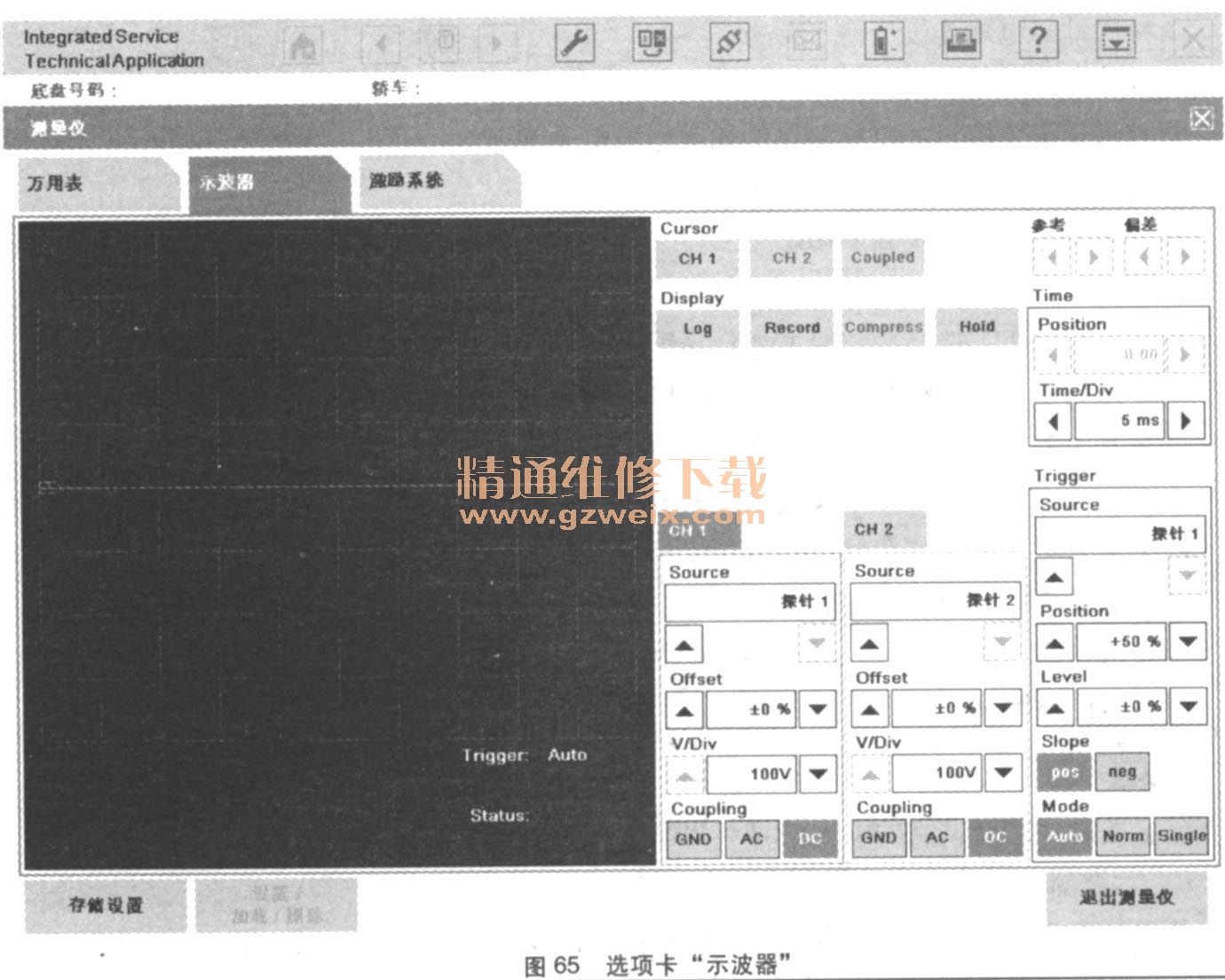

    使用双通道示波器获取视时间而定的测量值。在屏幕的左侧区域（显示区）显示测量和制备的测量曲线和结果，而在右侧区域（设置区）可以进行IMIB的设置（如图65所示）。

    a．显示区
    显示区分为
    ◇测量曲线显示：用于以图形形式显示测量曲线
    ◇测量值显示：用于以数字形式显示时间值
    （a）测量曲线显示

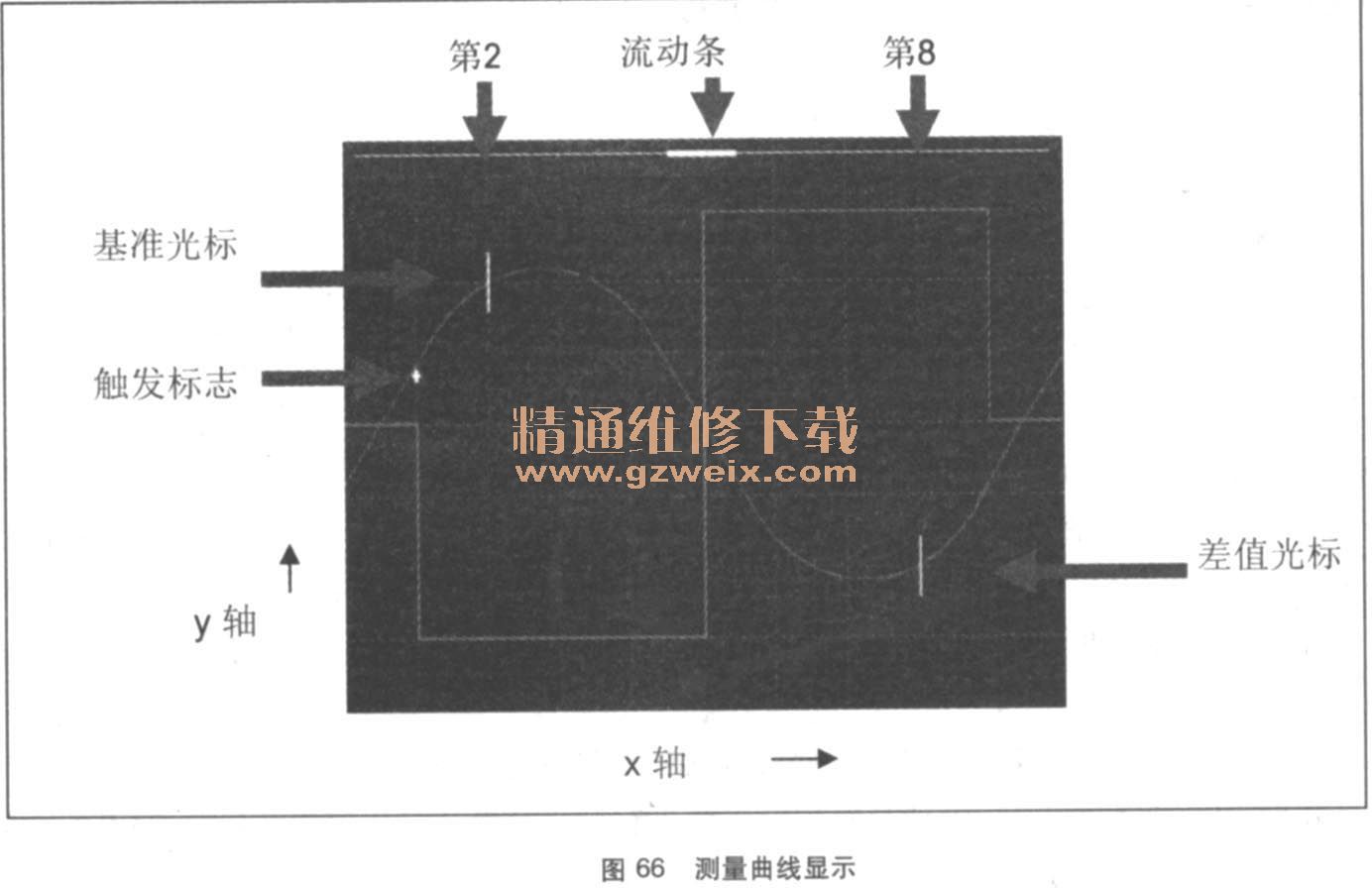

    在线性分度上，测量曲线显示分为10×8个格。在对数分度上，Y轴被分为40段，x轴保持不变（如图66所示）。

    根据使用情况，在测量曲线显示内还另外显示一个触发标志、两个光标，并在上缘显示一个滚动条。为了能够在外观上区分曲线并正确分配其设置，通道1 （CH1）的测量曲线为绿色，通道2 （CH2）的曲线为红色。光标几触发标志和滚动条为白色。
  图像的更新取决子示波器内设置的采样率b当采样率≥1s时，原则上将使用“记录”作为记录模式。
    测量曲线以约4个像素的幅度未触发地从右向左移动，同时被记录。
    在屏幕左边缘会为每个通道显示偏差光标。它显示的颜色与相应的测量通道相同，且可以通过设置偏差值百分数垂直移动。
    当偏差光标重叠时，通道2的光标会向右收缩光标长度。偏差光标的图标在光栅前和测量曲线后。
（b）测量值显示。

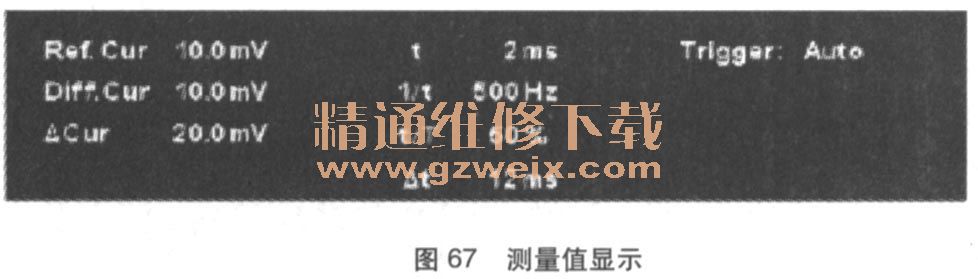

    在测量曲线显示下方有用于数字值和状态信息的三栏测量值显示。此处显示所设置的测量范围（如图67所示）。

    显示内容的含义在后面有说明。
    b．设置区

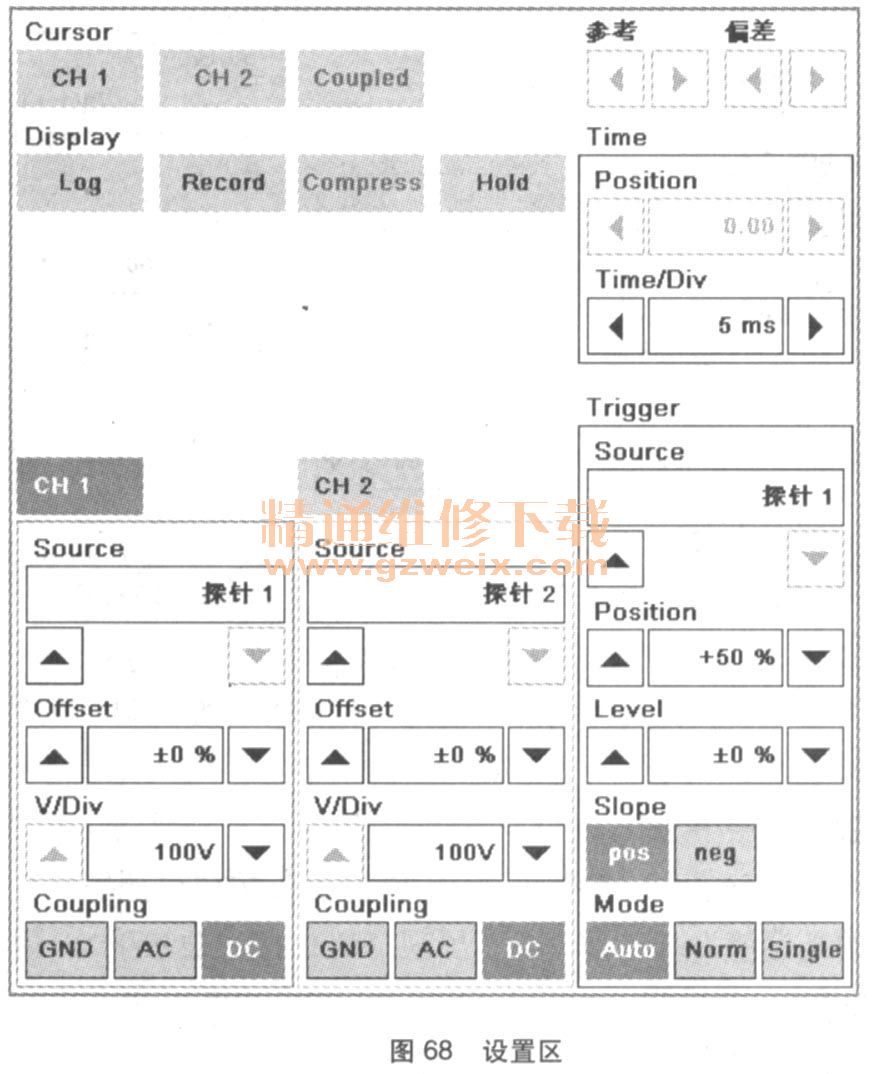

    示波器设置操作元件在屏幕右侧（如图68所示）。

    操作元件分为5个设置组：
    ◇光标（包括用于基准和差值的箭头按钮）
    ◇显示屏
    ◇时间
    ◇通道（测量通道CH1和CH2）
    ◇触发按钮

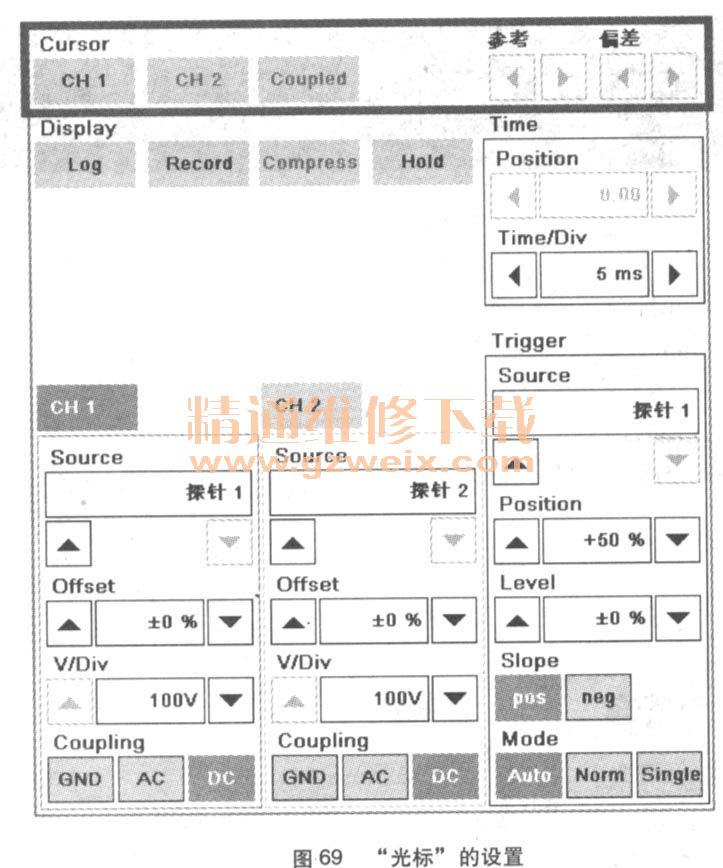

    （a）光标（如图69所示）

    设置组“光标”包含以下按钮：
    ◇CH1、CH2：点击并锁定按钮时，在相关测量曲线显示的第二和第八根网格线上出现两个测量光标（基准和差值，请见图66）。光标只能为一个通道显示：例如锁定按钮“CH2”时，“CH1”同时取消锁定。第二次点击相同的按钮，测量光标重新消失。沿着x轴使用两个基准箭头按钮移动基准光标，使用差值箭头按钮移动差值光标。光标以像素方式移动；长时间点击箭头按钮可提高其速度。一旦光标抵达测量曲线显示的边缘，则相应的箭头按钮就不再可用
    ◇祸合：只有激活按钮“CHI”或“CH2”其中之一，才激活。如果按下按钮“祸合”，移动基准光标时差值光标一起移动。使用差值箭头按钮可照旧单独移动差值光标。当用于一个测量通道的光标消失，且稍后重新出现（光标按钮被按下），说明按钮“祸合”重新接受了最后显示的状态
    ◇基准：通过方向键可沿x轴移动基准光标
    ◇差值：通过方向键可沿x轴移动差值光标
    光标功能用于以下应用情况：
    ◇测量曲线：示波器确定以下测量点并将其写人测量值显示
    ◇基准光标与曲线的切断点（“Ref. Cur”）
    ◇差值光标与曲线的切断点（“Diff. Cur”）
    ◇基准光标与差值光标之间的电压差（“△Cur”）
    ◇输出测量值：在光标设置组中选择按钮“CHI”或“CH2”时，以下数值被写人测量值显示
    ◇周期持续时间（“t”）
    ◇频率（“1/t”）
    ◇所选通道的脉冲负载参数（“t/T”）
◇基准光标与差值光标之间的时间差（“△t”）
    ◇缩放经过压缩的一曲线：在压缩模式中可以使用光标确定并扩大一段曲线（请参见设置组“显示屏”，功能“压缩”
    （b）显示屏（如图69所示）
    设置组“显示屏”包含以下按钮：
    ◇对数：打开／关闭对数分度
    标准情况下Y值为线性。点击并锁定按钮“对数”时，y轴更改为40个数值范围内的对数分度。测量负值在对数显示中为零。再次点击按钮切换到线性分度。
    ◇记录：打开／开关记录模式
    点击并锁定按钮“记录”时启动记录模式。再次按下按钮“记录”取消该功能。记录模式在触发模式“单次”中出现触发事件（触发电平、触发斜率）时自动停止。设置组“通道”、“时间”和“触发器”的所有设置被锁住。只有未激活按钮“压缩”时，才能进人记录模式。
