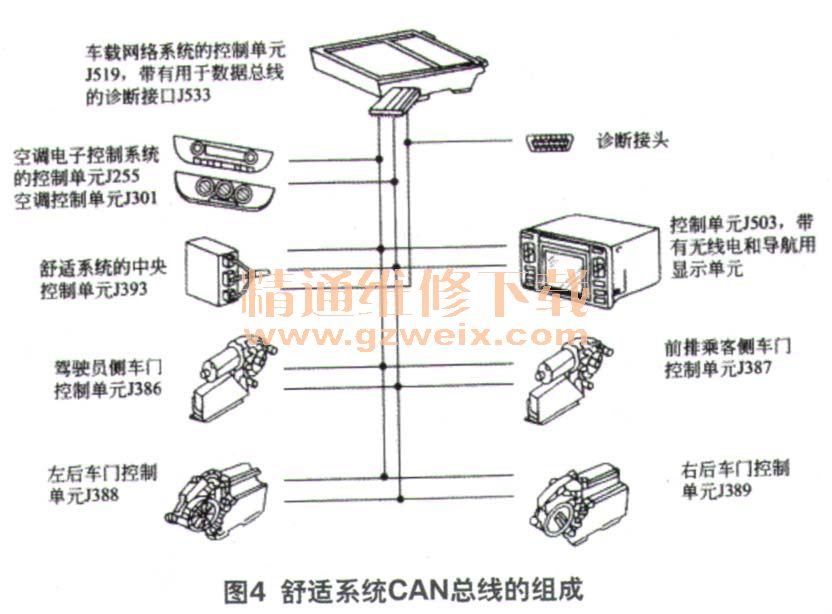

舒适系统CAN总线以100 kbit/s的传输速率工作，其组成如图4所示。

    （1）遥控钥匙的功能
    ①按遥控钥匙的闭锁按钮，按钮位置如图4所示，所有车门、行李舱盖和油箱盖闭锁。转向信号灯闪烁，次提示闭锁。如果转向信号灯未闪烁，说明车门未关闭或由于无线电干扰导致操作没有起作用。应检查车门后，再近距离闭锁操作。
    ②驾驶员侧车门单独打开此功能用于加强个人安全性，短时按动遥控器上的开启按钮，按钮位置如图5所示。只能对驾驶员侧车门解除联锁，这一点通过所有转向信号灯的短时闪烁来表现。2次按动开启按钮则所有车辆锁都被解除了联锁。如果整辆车都解除了联锁，而在30s内未打开车门或行李舱盖，车辆又会重新联锁，这样就阻止了无意间对车辆持续地解除联锁。此功能在车辆供应时，根据车辆装备，在舒适系统的中央控制单元内设置编码。
    ③行李舱盖遥控解除联锁。对行李舱盖单独进行遥控解锁的按钮位置如图5所示。操作遥控器上的解锁按钮可对行李舱盖解除联锁，如果行李舱盖在2 min内未被打开，则又会重新自动联锁。此功能在车载网络系统控制单元内设置编码。

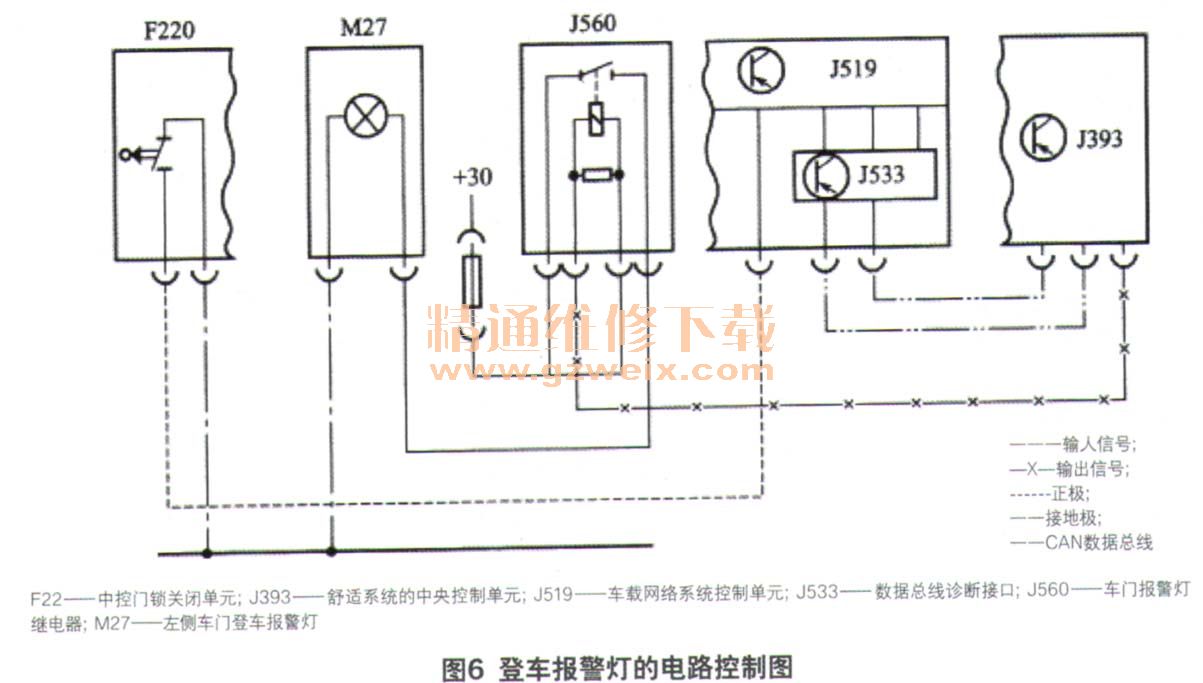

    （2）前排车门装备了登车报警灯，登车报警灯的使用明显提高了道路交通中车辆的安全性，在车辆行驶中，如车门未关闭，登车报警灯报警。而在车辆停止时，如果车门未关闭，登车报警灯仅亮10 min，这样就避免了蓄电池放电。登车报警灯的电路控制如图6所示，登车报警灯的控制链路：F220中控门锁关闭单元内的车门触点开关产生车门未关闭信号—7519车载网络系统控制单元—J533数据总线诊断接口—J393舒适系统的中央控制单元—7560车门报警灯继电器—M27左侧车门登车报警灯。

    4．网关

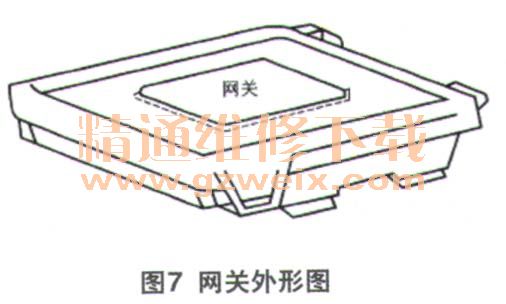

    网关的外形如图7所示，集成在车载网络系统控制单元J519中。网关有2个功能，第1个功能是在驱动系统CAN总线与舒适系统CAN总线间进行数据交换，如图8所示。
