剖析路虎/捷豹防盗系统技术
来源:本站整理  作者:佚名  2016-01-23 10:06:08

    二、2015年款极光防盗系统
    2015年款极光防盗系统分为被动防盗系统和主动防盗系统两个部分,下面分别进行说明。
    被动防盗系统
    1.部件位置
    2015年款极光被动防盗系统的部件位置如图24所示。

    2.部件说明
(1)防盗锁止系统天线单元  2015年款极光防盗锁止系统天线单元如图25所示。

(2)低频(内部)天线系统的5个低频天线位于车内的特定位置。免钥匙车辆模块
    利用低频天线传送智能钥匙接收的LF信号。智能钥匙然后进行回应并发出RF信号。射频接收器(RF接收器)收到RF信号后将其传递至免钥匙车辆模块,以便进行授权认证。
    (3)免钥匙车辆模块  免钥匙车辆模块控制往返于智能钥匙的信号传输过程,并提供允许车辆启动的授权。该模块通过中速CAN总线连接至中央接线盒。
    (4)射频接收器  射频接收器传输的信号由智能钥匙接收,从而启用钥匙识别模式。

    3.工作原理
    2015年款极光被动防盗系统的控制流程如图26所示。

    如果免钥匙车辆模块收到的数据与免钥匙车辆模块中存储的数据匹配,那么免钥匙车辆模块将通过中速CAN总线向中央接线盒发送“智能钥匙有效”信号,从而继续执行被动启动程序。
    一旦中央接线盒接收到授权并通过内部计算确认回复的信号,则会通过高速CAN总线将编码数据传递至发动机控制模块。当发动机控制模块对数据进行确认后,将启动点火程序。
    在中央接线盒向发动机控制模块发出启动信号之前,它将与电动转向锁装置交换加密数据,以授权转向柱解锁。仪表板仅为转向锁电动机提供接地连接。
    中央接线盒将会启动燃油泵继电器,在柴油机车辆上该继电器用于控制燃油泵。而在汽油机车辆上,中央接线盒接通燃油泵驱动模块的蓄电池电源,从而使燃油泵驱动模块与发动机控制模块一起控制燃油泵。
    如果免钥匙车辆模块没有找到智能钥匙,仪表板信息中心将会显示“SMART KEYNOT FOUND POSITION AS SHOWN AND PRESS START BUTTON”(未发现智能钥匙,请放置在所示位置并按下启动按钮),这就必须使用免钥匙启动备用流程来启动车辆。
(二)主动防盗系统
    1.部件位置

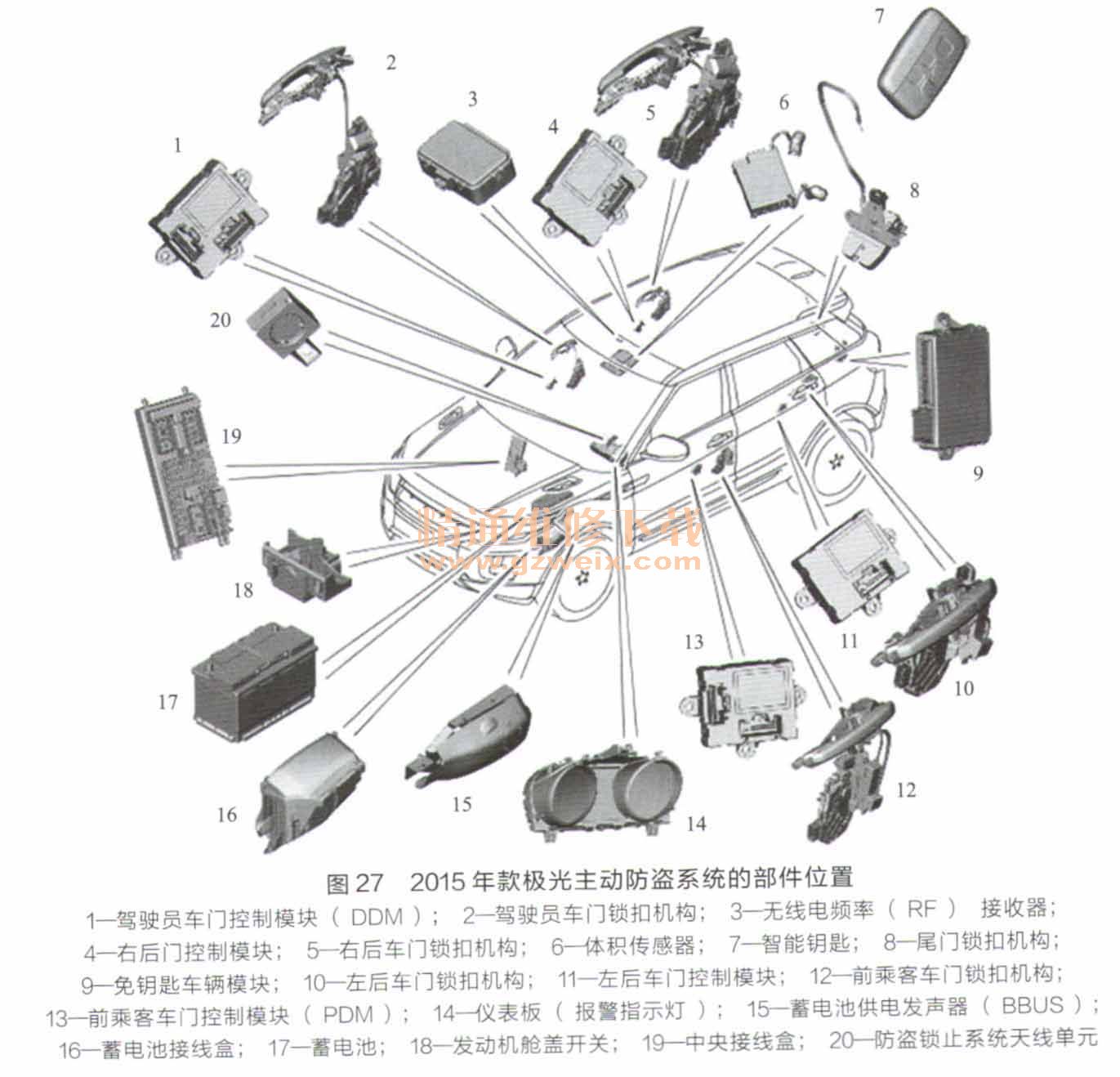

    2015年款极光主动防盗系统的部件位置如图27所示。

    参与主动防盗报警的车身类控制模块包括中央接线盒、驾驶员车门控制模块、前乘客车门控制模块、后部车门控制模块、仪表板。中央接线盒是系统中的主控制器。中央接线盒执行以下与车辆安全相关的功能。
   1.锁定、双重锁定和解锁。
    2.铰接面板微型开关和面板微开状态的监测。
    3.体积传感器控制。
   4.BBUS或喇叭控制。
    5.被动防盗模式启用与解除。
    6.紧急报警器功能。
    7.智能钥匙收发器数据识读。
    8.车内照明。
    2.部件说明
    (1)车门控制模块  车门控制模块提供门微型开关状态信息,并在收到来自中央接线盒的请求信号时启动车门电动机。前车门控制模块通过LIN总线控制后车门控制模块。
    (2)中央接线盒  中央接线盒控制喇叭、尾门锁扣电动机和微型开关(包括尾门外部释放开关)、尾门微型开关、转向信号灯、燃油加注口盖。
    中央接线盒还连接到约束控制模块(RCM),以便在发生事故时点亮车内灯和转向指示灯。
    注意:如果更换中央接线盒,则需要使用诊断仪进行车辆配置编程。

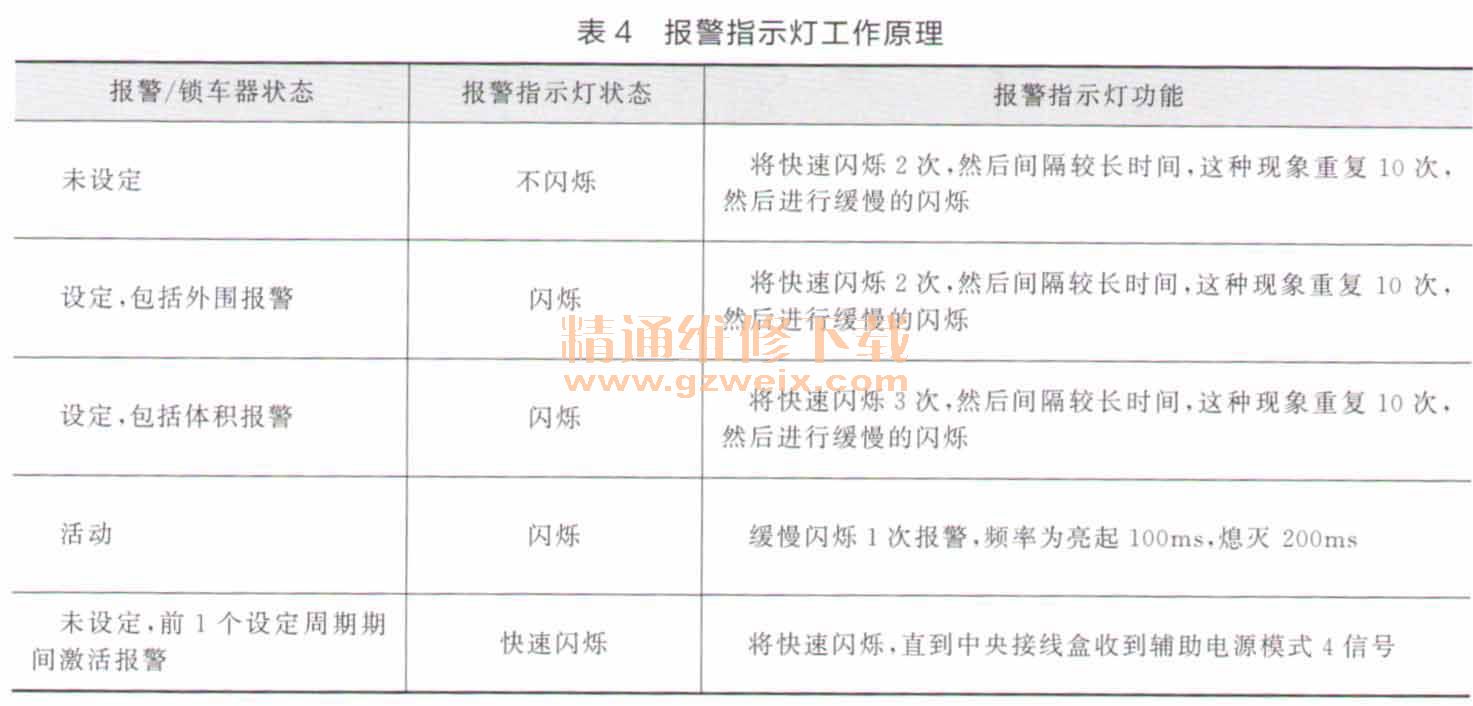

    (3)报警指示灯  报警指示灯由仪表板控制。报警指示灯工作原理见表4。

    (4)喇叭  喇叭连接到中央接线盒,当报警触发时,可由中央接线盒激活喇叭。
    (5)蓄电池供电发声器  蓄电池供电发声器位于左轮罩拱内。在配备蓄电池供电发声器的车辆上安装了一个倾斜传感器,用于监测车辆姿态。中央接线盒可监测倾斜传感器,从而检测车辆是否被移动、牵引或提升,并激活报警功能。
    (6)体积传感器  体积传感器(内部运动传感器,IMS)在某些市场中是可选配件。体积传感器位于前顶置控制台的中央位置。
    3.工作原理
    2015年款极光主动防盗系统的控制流程如图28所示。

    4.诊断和测试
    2015年款极光主动防盗系统的检查见表5。
