四、2015年款神行者2防盗系统
    2015年款神行者2防盗系统分为被动防盗系统和主动防盗系统两个部分，下面分别进行说明。
  （一）被动防盗系统
    1．部件位置

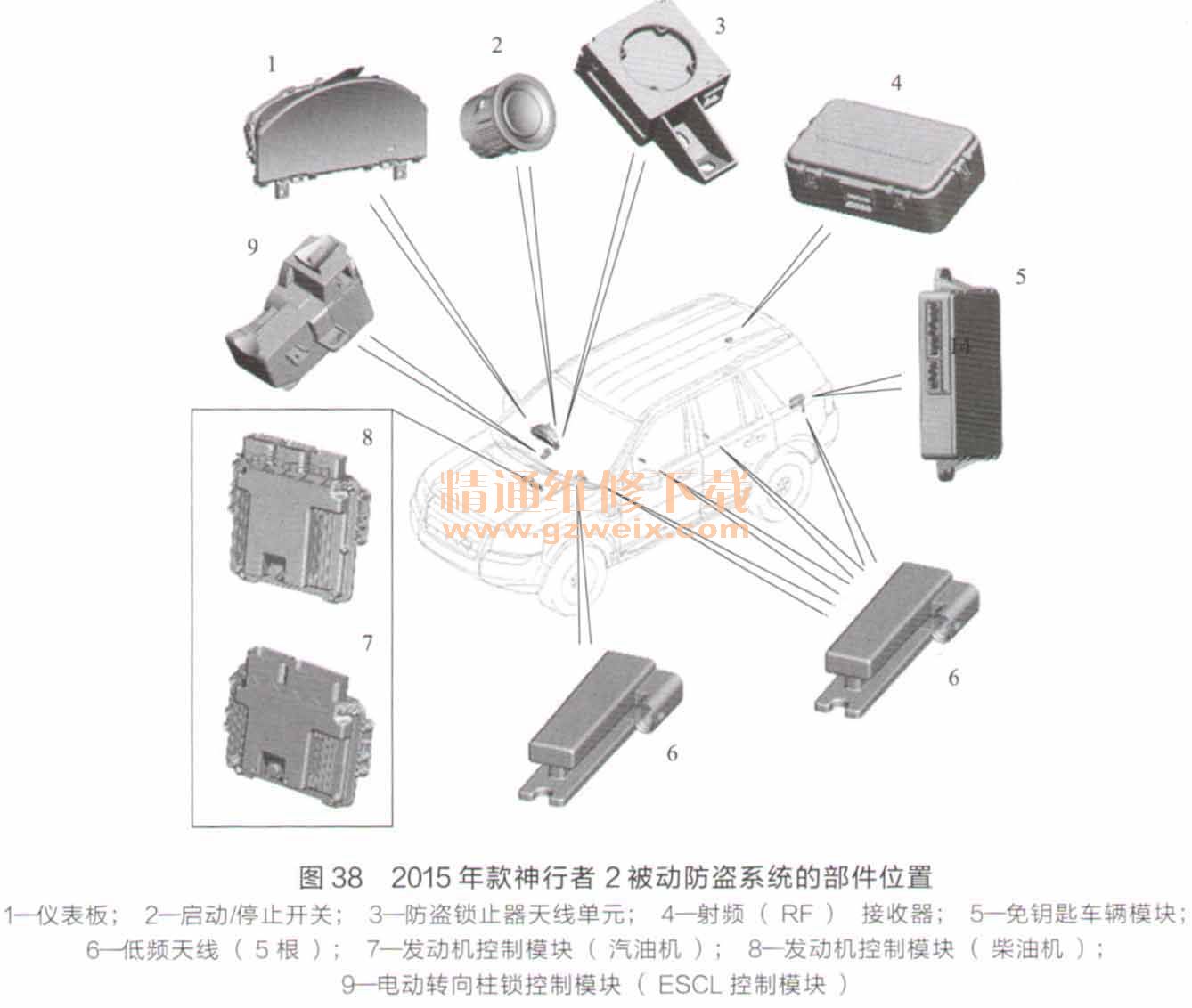

    2015年款神行者2被动防盗系统的部件位置如图38所示。

    2．部件说明
    （1）防盗锁止系统天线单元  如果免钥匙车辆模块不能授权智能钥匙，那么需要使用防盗锁止系统天线单元进行授权。如果免钥匙车辆模块无法识别智能钥匙（如智能钥匙电池电压过低或有射频信号干扰），那么智能钥匙内的收发器信号可以由防盗锁止系统天线单元读取到。
    （2）低频天线  被动防盗系统的5个低频天线位于车内的特定位置。免钥匙车辆模块利用这些天线向智能钥匙传送低频信号。此后智能钥匙将以射频信号进行回应，射频接收器将收到的射频信号传递至免钥匙车辆模块，从而进行授权认证。
    （3）免钥匙车辆模  块免钥匙车辆模块接收和识别智能钥匙的信号，并提供允许车辆启动的授权指令。该控制模块通过中速CAN总线与中央接线盒相连，从而控制车辆启动。
    （4）射频接收器  射频接收器接收智能钥匙的射频信号，从而激活钥匙识别功能。
    3．工作原理
    2015年款神行者2被动防盗系统的控制流程如图39所示。

    4．诊断和测试
    （1）检验与确认  确认被动防盗系统是否正常的最佳方法是检查位于仪表板的防盗指示灯状态。当点火开关打开时，该指示灯应持续亮3s后熄灭。这可确认被动防盗系统已发挥作用，即钥匙应答器匹配一个存储的钥匙编码，相应的控制模块之间响应成功，发动机允许启动。
    （2）点火操作失败  检查钥匙是否已正确插入启动控制单元（SCU ），且该钥匙是否正是该车辆的合法钥匙（如果钥匙没有正确编程或它是来自其他车辆的钥匙，那么它将从启动控制单元中弹出）。
    检查到中心接线盒的启动电路是否存在断路或短路问题。检查 CAN网络是否存在断开或短路问题。如果CAN网络存在故障，那么中央接线盒、发动机控制模块和仪表板之间无法进行通信。检查以上这些部件是否存在相关故障码。
    （3）发动机无法启动  如果车辆被停用（发射应答器未经批准），那么防盗指示灯将缓慢闪烁（每2s1次）。使用诊断仪对中央接线盒、仪表板、发动机控制模块和ABS模块进行诊断，检查是否存在相关故障码。
    1.检查从中央接线盒到发动机控制模块的启动请求信号线是否断路或短路。
    2.检查起动机继电器电路。
    3.检查电动转向柱锁控制模块工作是否正常。将钥匙插入启动控制单元，应该使转向柱解锁，使转向盘操作灵活。
    4.检查CAN网络是否存在断路或短路问题。
    5.对于手动变速器车辆，必须踩下离合器踏板才能启动发动机。检查中央接线盒和发动机之间的CA网络，以确保踩下离合器踏板信号正常传输。
    6.对于自动变速器车辆，检查 ABS模块和中央接线盒之间的CAN网络。为了让发动机启动，中央接线盒使用制动灯开关信号来确定制动踏板是否已被踩下。如果中央接线盒没有收到该信号，那么发动机将无法启动。
    7.对于自动变速器车辆，检查中央接线盒和变速器控制模块（TCM）之间的CAN网络。中央接线盒需要接收变速器控制模块的锁止P挡信号来确定车辆处于停车状态，否则将不允许车辆启动，且钥匙将不会从启动控制单元弹出。
    （4）发动机转动但不能着车  发动机转动但不能着车，说明发动机控制模块已通过中央接线盒的启动批准。如果该批准失败，那么发动机控制模块将无法控制起动机继电器。注意检查相关控制模块及部件的电源线、接地线是否正常。
