11.360°摄像头

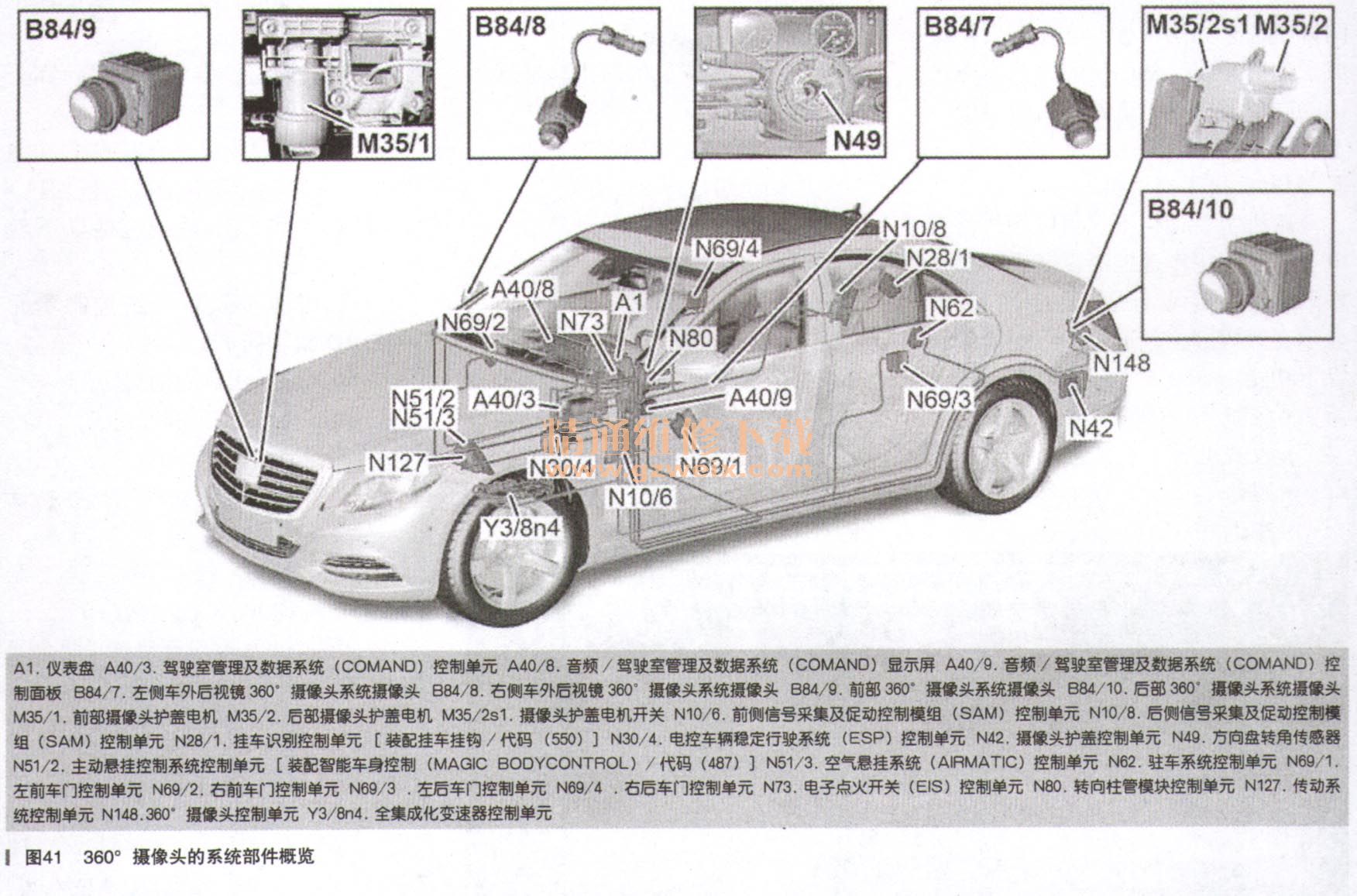

    S级的一项新特性是360°摄像头，该辅助系统由4个数字摄像头组成，如图41所示。当驻车和挪车以及驶出车库车道时，驾驶员可利用其观察周围环境。360°摄像头大约将从2013年第四季度起开始提供。

    摄像头位于散热器格栅中、各车外后视镜外壳中以及行李箱盖的拉手嵌条中。除了摄像头捕捉到的原始图像数据以外，360°摄像头控制单元还会计算仿真图像（“虚拟视角”）。音频／驾驶室管理及数据系统（COMAND）显示屏以俯视（鸟瞰）图的形式向驾驶员显示车辆及其周围环境（前方和后方各3m，侧面2.5 m，在地面高度处测得）。
    “俯视”图还会显示打开的车门和打开的行李箱盖。但是，相应摄像头所覆盖的区域在相关视图中会被遮挡。当车外后视镜外壳折合时，无法再对车辆两侧的区域进行扫描。在这种情况下，这些区域在音频／驾驶室管理及数据系统（CONIAND）显示屏中也会被隐藏。
    在车辆以不超过30km/h的车速向前行驶期间，摄像头启用；超过该车速后，摄像头自动停用。该功能必须由驾驶员重新启用，如果车速高于30km/h，则主机中会显示一条信息，且只有车速重新降至该阈值以下时，摄像头才会重新启用。倒车时，无论车速如何，只要在驾驶室管理和数据系统以及联网功能（COMAND Online）控制单元中启用了相关设置，360°摄像头系统便始终保持启用。
    摄像头水平视角约180°，垂直视角约123°的光学特性能够提供从车内以相同方式都无法看到的视野。根据转向角表示车辆尺寸和轨迹（路径）的动态和静态基准线投射在图像上，如图42所示。

    驾驶员可以选择以下几种周围环境视图：
    ·车辆俯视图和前视图
    ·车辆俯视图和后视图
    ·车辆俯视图和两侧前轮视图
    ·车辆俯视图和两侧后轮视图
    ·车辆俯视图和挂车挂钩视图［装配挂车挂钩／代码（550） ]
    ·全屏广角前视图
    ·全屏广角后视图
    ·包含前端放大视图的车辆俯视图
    ·包含后端放大视图的车辆俯视图
    可通过按下驾驶员侧仪表板按钮组中的“360°摄像头”按钮，或按下音频／驾驶室管理及数据系统（CONiAND）控制面板上的相应功能键或“收藏夹”按钮手动启用和停用360°摄像头系统。或者，也可通过接合挡位范围“R”使系统自动启用。为此，必须通过主机系统设置设定“接合R时启用”。
    系统根据所选的挡位范围在后视图与前视图之间自动切换。除了自动选择以外，驾驶员也可通过驾驶室管理和数据系统以及联网功能（COMAND Online）控制单元手动选择不同的视图。
    音频／驾驶室管理及数据系统（COMAND）显示屏的背景照明可根据环境亮度手动调节。可通过选择驾驶室管理和数据系统以及联网功能（COMAND Online）控制单元“360°摄像头”（360° camera）系统菜单功能栏中的“太阳”符号来设置背景照明。为了确保即使在黑暗中也能捕捉到周围环境画面，各车外后视镜外壳中的环境照明都会根据环境亮度启用。前部360°摄像头和后部360°摄像头的镜头由摄像头护盖提供防尘保护。其工作方式与后视摄像头的摄像头护盖相同。
