沿汽车电缆束铺设支路A1～A5和A8～A19，如图6所示：
·支路A1～A5通过橡胶套氰1）铺入发动机舱，并继续铺入右侧轮罩中
·支路A8～A14铺入左侧脚部空间
·支路A15～A19通过橡胶套管（2）铺入发动机舱，并继续铺入左侧轮罩
2009年10月以前的车型和所有不带SA 2VA的，2009年10月以后车型，需要更新脚部空间模块（1）。
将支路A8～A13连接脚部空间模块（1）：
·支路A8，电缆颜色WS/BL，接入插头X14260的插脚3中
·支路 A9，电缆颜色WS/GN，接入插头X14261的插脚37中
·支路A10，电缆颜色SW/BL，接入插头X1 4260的插脚8中
·支路A11，电缆颜色SW/GN，接入插头X14261的插脚50中
·支路A12、A13，电缆颜色GR/BR，通过迷你连接器D接在插头X14261的插脚49所属的导线GR/BR上
只适用于不带SA 524的车型（如图7所示）：
·将导线GE/BR从插头X14260的插脚19中拔出，接入插头X14260的插脚42
·将导线GE/BR从插头X14260的插脚犯中拔出，用迷你连接器K接入插头X14620的插脚42所属的导线GE/BR上
·将导线BURT从插头X14260的插脚15中拔出，接入插头X14260的插脚25
·将导线BL/SW从插头X14260的插脚28中拔出，接入插头X14260的插脚24
只适用于不带SA 524的车型（如图8所示）：

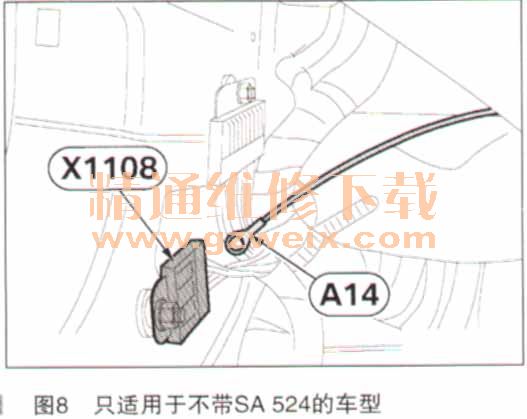

支路A14，电缆颜色BR/SW，拧入接地支撑点X1108。
适用于所有车型（如图9所示）：
支路A1～A5沿通往右前照灯插头X13421的汽车电缆束铺设。
只适用于不带SA 524的车型，将以下导线从右前照灯插头X13421拔出、分离并绑回：
·从插脚5中拉出导线GE/RT
·从插脚8中拉出导线GE/SW
·从插脚11中拉出导线BUBR
将支路A1～A5接入插头X13421：
·支路A1，电缆颜色GR/BR，接入插脚5
·支路A2，电缆颜色WS/BL，接入插脚6
·支路A3，电缆颜色GE/SW，接入插脚8
·支路A4，电缆颜色SW/BL，接入插脚7
·支路A5，电缆颜色BR/SW，接入插脚11
只适用于带SA 524的车型，将以下导线从插头X13421拔出、分离并绑回：
·从插脚5中拉出导线GE/RT
将支路A1～A5接入右前照灯插头X13421（如图10所示）：
·支路A1，电缆颜色GR/BR，接入插脚5
·支路A2，电缆颜色WS/BL，接入插脚6
·支路A3，电缆颜色GE/SW，接入插脚8
支路A4，电缆颜色BR/SW，接入插脚7
·支路A5，电缆颜色BR/SW，将其分离并绑回
·支路A15々A19沿通往左前照灯插头X13420的汽车电缆束铺设，如图11所示。
只适用于不带SA 524的车型，将以下导线从左前照灯插头X13420中拔出、分离并绑回：
·从插脚5中拉出导线GE/RT
·从插脚8中拉出导线GE/RT
·从插脚11中拉出导线BL/BR
将支路A15～A19接入左前照灯插头X13420：
·支路A15，电缆颜色GR/BR，接入插脚5
·支路A16，电缆颜色WS/GN，接入插脚6
·支路A17，电缆颜色GE/RT，接入插脚8
·支路A18，电缆颜色SW/GN，接入插脚7
·支路A19，电缆颜色BR/SW，接入插脚11
·只适用于带SA 524的车型，将以下导线从左前照灯插头X13420中拔出、分离并绑回：
·从插脚5中拉出导线GE/RT
将支路A15～A19接入插头X13420：
·支路A15，电缆颜色GR/BR，接入插脚5
·支路A16，电缆颜色WS/GN，接入插脚6
·支路A17，电缆颜色GE/RT，接入插脚8
·支路A18，电缆颜色SW/GN，接入插脚7
·支路A19，电缆颜色BR/SW，将其分离并绑回
6．收尾工作和编码
加装系统与编程和编码有关。
．根据ISTA编号63 12 015安装右侧B和左侧C LED前照灯
·导线连接汽车
蓄电池接线柱
·借助ISTA系统进行汽车测试，注意故障存储器的记录，必要时再进行操作
·切换至汽车编程ISTA/P
·加装“LED前照灯”通过路径“更换装备”进行选择并实施制定好的措施计划
·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
·检查LED前照灯的功能
·按照图示即可完成汽车组装
·根据ISTA编号63 10 004设置前照灯
7．电路图

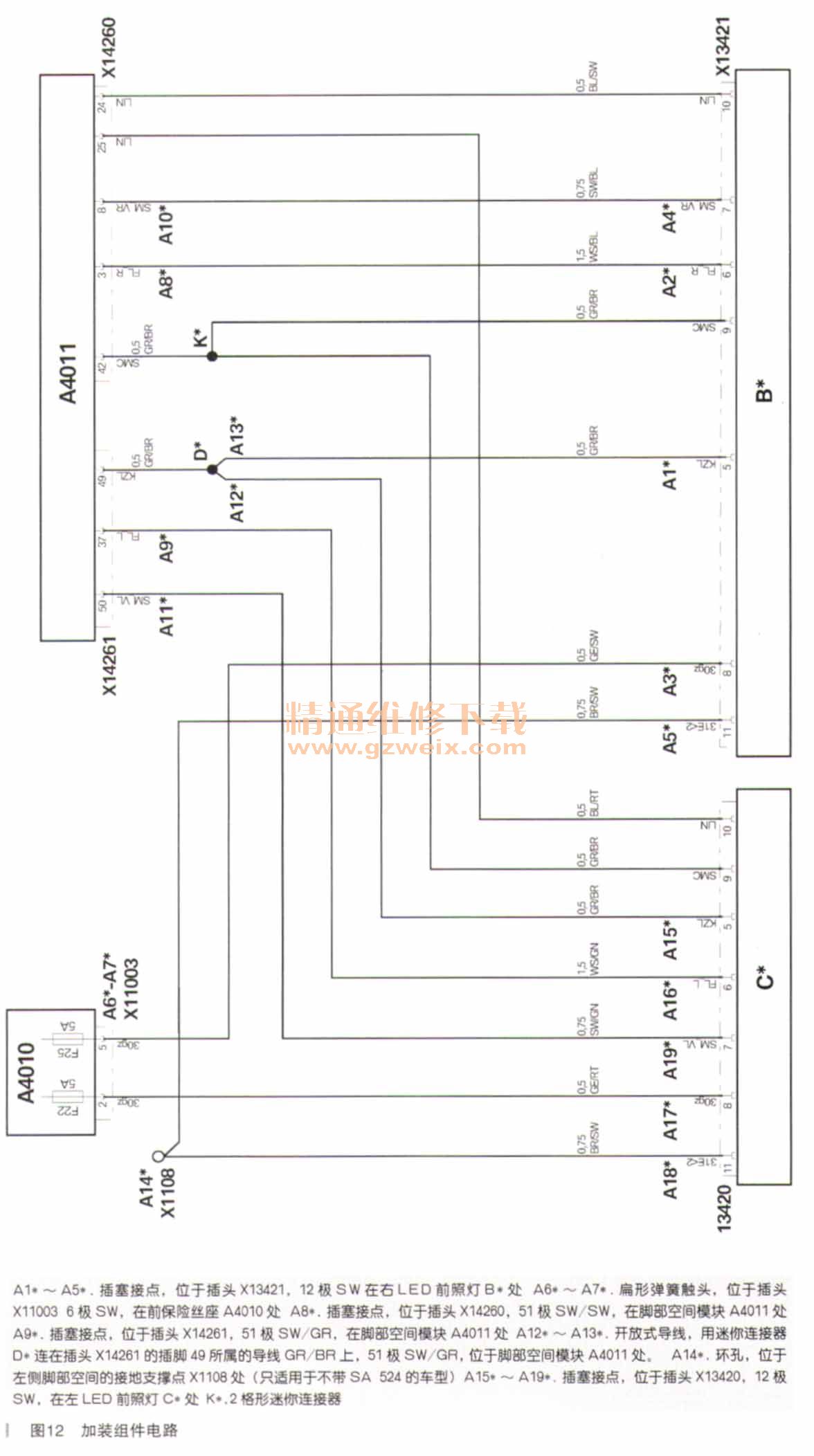

加装组件电路如图12所示。
