帕拉梅拉仪表显示大灯故障
来源:汽车维修技师  作者:佚名  2015-01-28 09:06:50

    一辆行驶里程约6.5万km的2011款帕拉梅拉。用户反映:该车仪表显示大灯故障。
    故障诊断:新车检测时发现仪表报警大灯故障,用诊断仪检测,网关和左侧大灯里面有右侧大灯控制单元通信故障,右侧大灯模块无法进入,查看两侧大灯所有一灯光均正常,检查右侧大灯供电和搭铁都止常,和新车互换大灯及大灯模块后故障依旧。

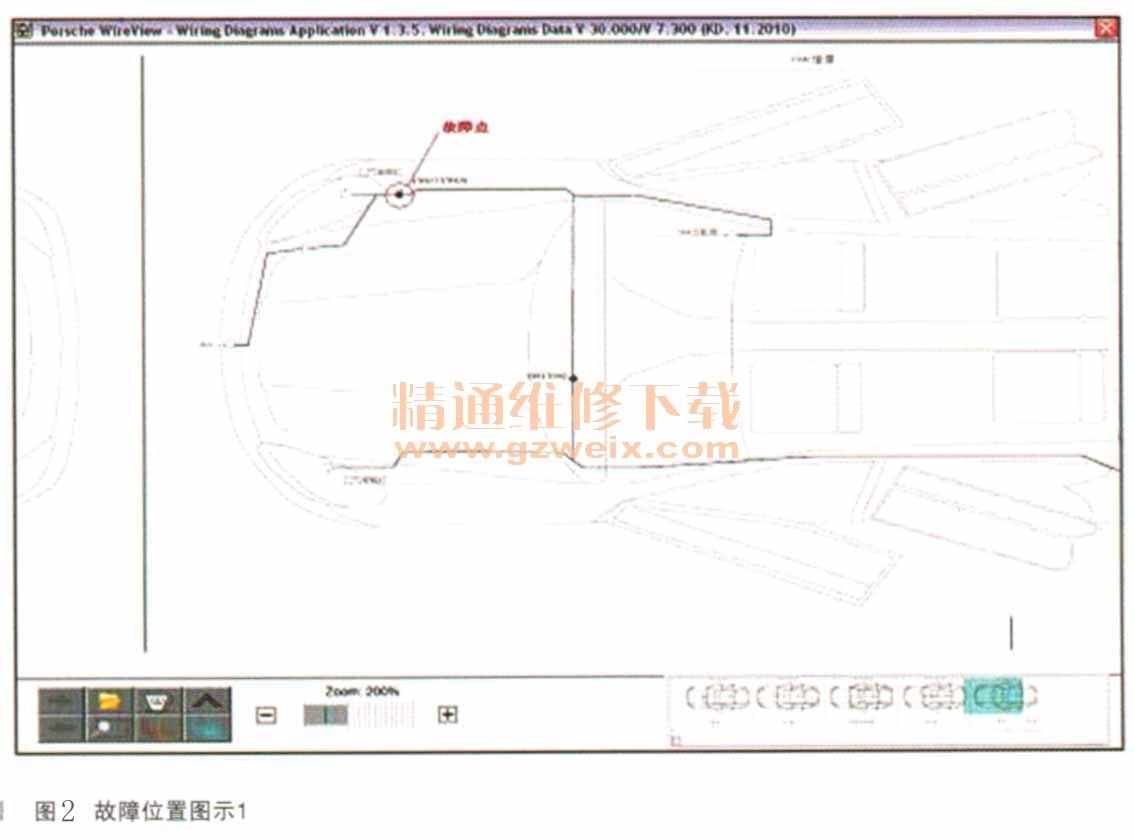

    用示波器测量右前灯的CAN线时发现CAN高和CAN低的波形不一样,测量左侧的CAN线两根线的波形都一样,判断可能是由于CAN线问题引起的通信故障,查看CAN拓扑图发现在右前叶子板和乘客座椅旁边有两个接点,拆开右一侧饰板测量CAN线发现右侧大灯插头A2和CAN低线不通(电路图如图1所示),于是拆右前轮内衬找到接点(如图2所示),发现接点两侧的线不通,证明接点内部存在断路。

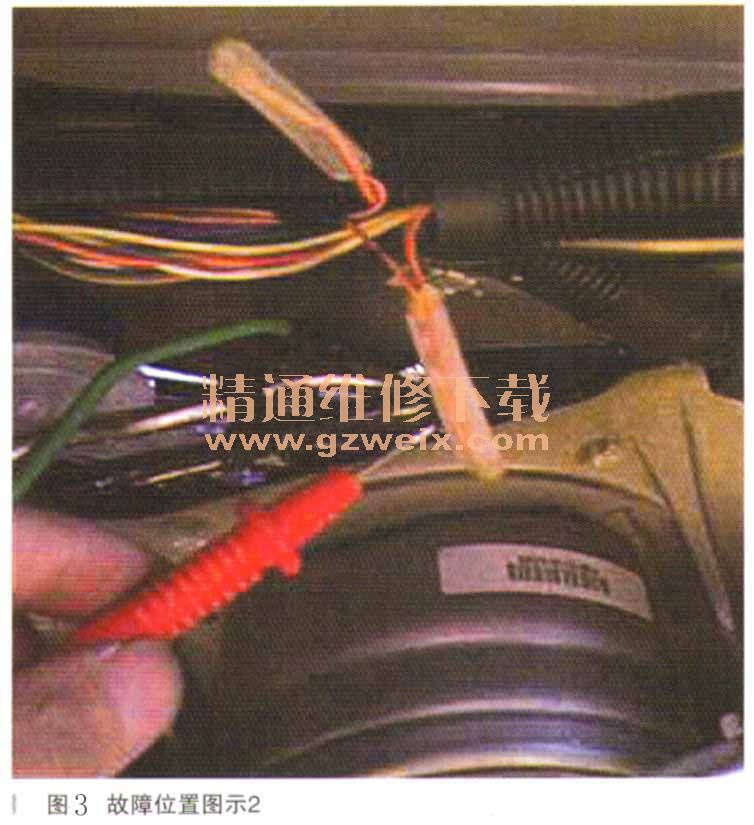

    将接点拨开发现原车线路就没有连接上,如图3、图4所示,所以造成CAN线断路引起人灯报警。



    故障排除:将线束拨开重新焊接固定后故障排除。
