（四）组合仪表
    1．概述
    采用两种组合仪表，如图60所示。

    2．模式选择开关
    采用环保模式指示灯和运动模式，指示灯指示当前行驶模式，如图61所示。

      3．功能
    组合仪表功能如表33所示。

    4.混合动力系统指示仪

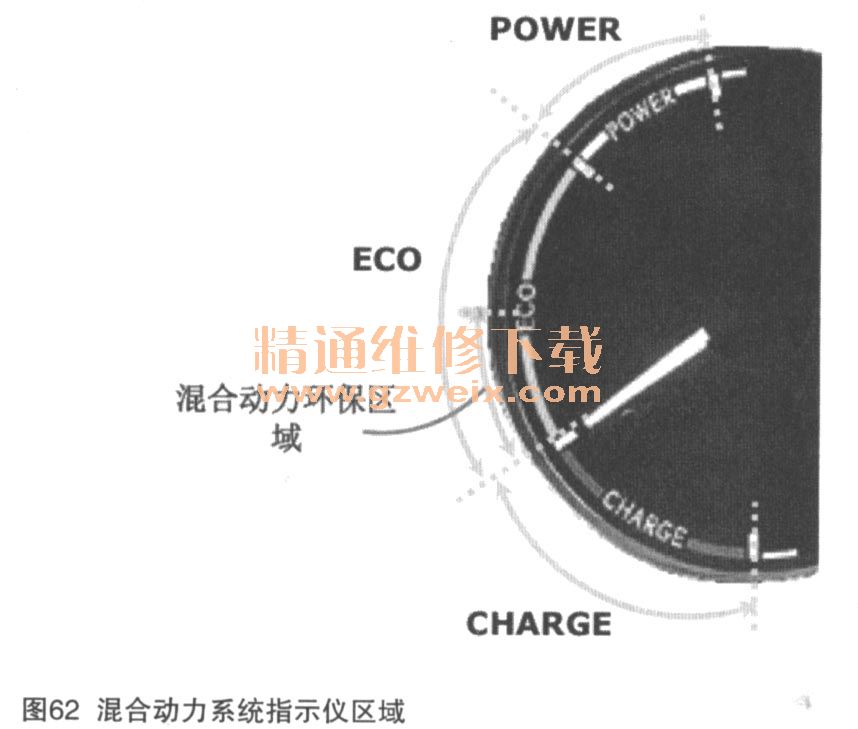

    混合动力系统指示仪的刻度分为3个区域（CHARGE， ECO，POWER），如图62、表34所示。



    5．仪表板照明（Optitron式）
    正常和环保模式：呈蓝色亮起；运动模式：呈红色亮起。
    （五）多信息显示屏
    多信息显示屏定制：

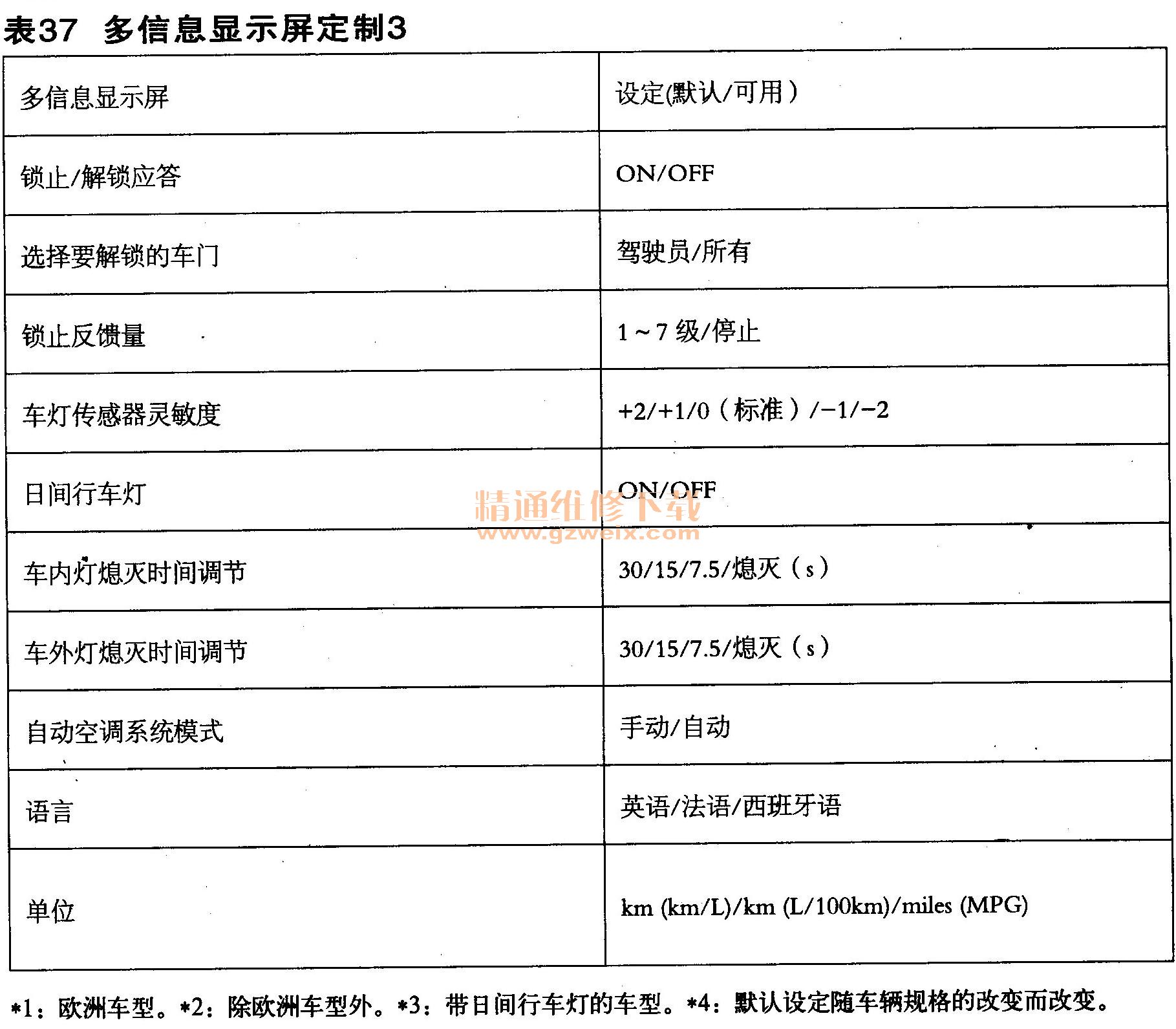

      部分功能可在多信息显示屏上定制，如表35、表36、表37所示。





      （六）空调
    1．空调系统概述
      空调系统说明如表38所示。

      2．湿度传感器
      湿度传感器用于估算挡风玻璃起雾的可能性，位置如图63所示。

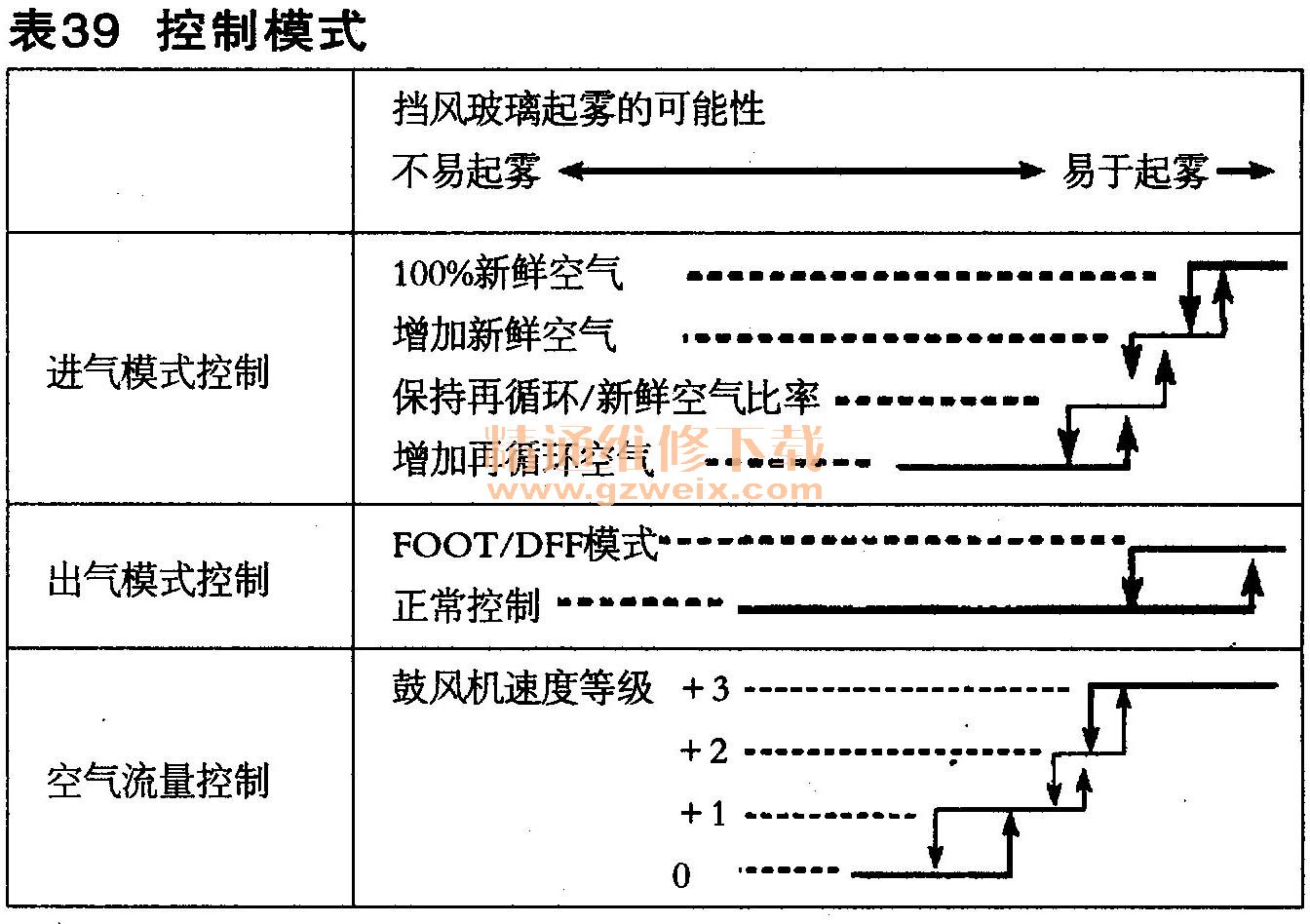

    采用下列3种控制来减少能量损失，并防止挡风玻璃起雾，如表39所示。

    3．环保模式控制
    该系统将空调系统的性能限制在规定状态下，从而提高燃油经济性。
    环保模式控制操作，如表40所示。

    （七）遥控触摸装置
    1．概述
    通过采用遥控触摸装置，提高了显示屏的可视性。
    2．开关布局
    遥控触摸装置如图64所示。

    3一般操作
    通过开关按钮移动指针，可选择屏幕上的项目。
    4．反馈操作
    遥控触摸装置会根据屏幕上的按钮布局产生反馈力，以便于选择项目。
    遥控触摸装置内置2个电机以产生反馈力，如图65所示。

    5．诊断模式
    在诊断模式下，可进行DTC检查（是否存在DTC）和工作情况检查。
    诊断模式进入步骤：
    ①关闭电源开关。
    ②按下DISP和向下开关时，将电源开关切换至ON （ACC）或ON（IG）位置。
    备注：要结束诊断模式，可关闭电源开关。

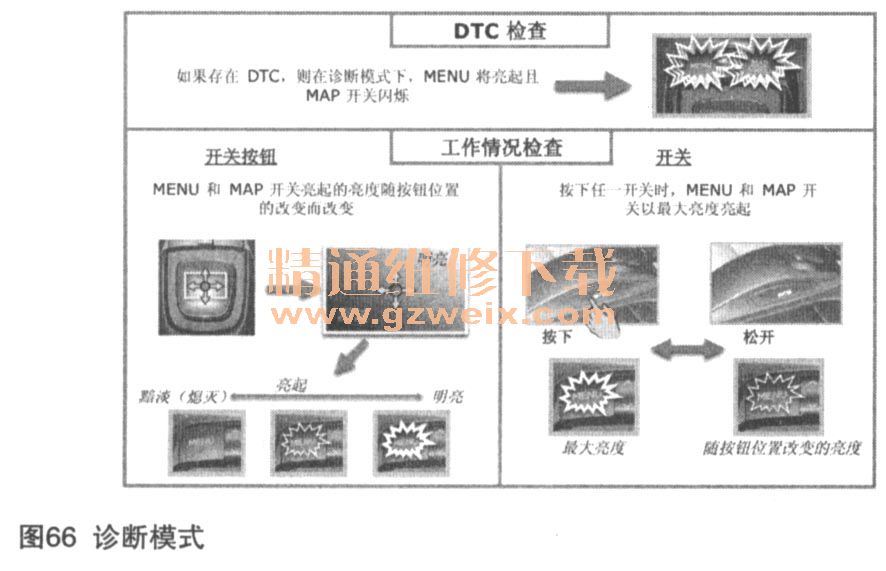

    如果存在DTC，则在诊断模式下，MENU将亮起且MAP开关闪烁，如图66所示。
