三、电气系统
    （一）MPX（多路通信）系统
    1. CAN通信
    CAN通信网络框图，如图52、图53所示。



    2.LIN通信

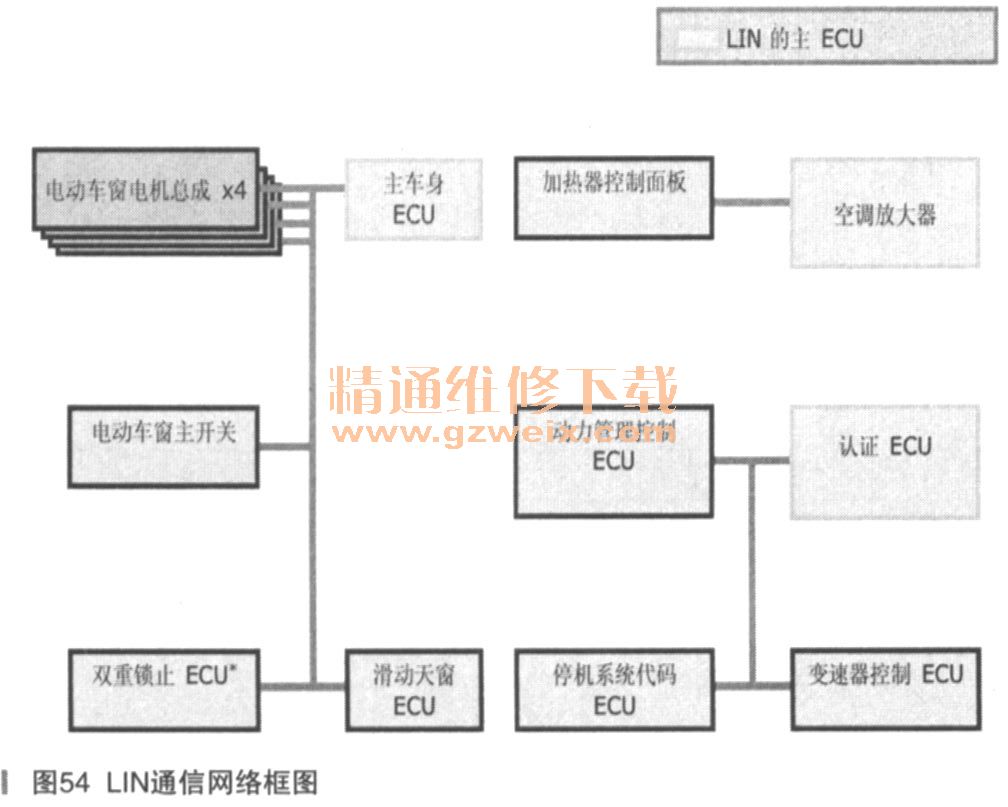

    LIN通信网络框图，如图 54所示。

    3.AVC-LAN和MOST通信
    AVC-LAN和MOST通信网络框图，如图55所示。

    4.MPX系统规格
    MPX系统规格，如表31所示。

    5.驾驶员侧接线盒

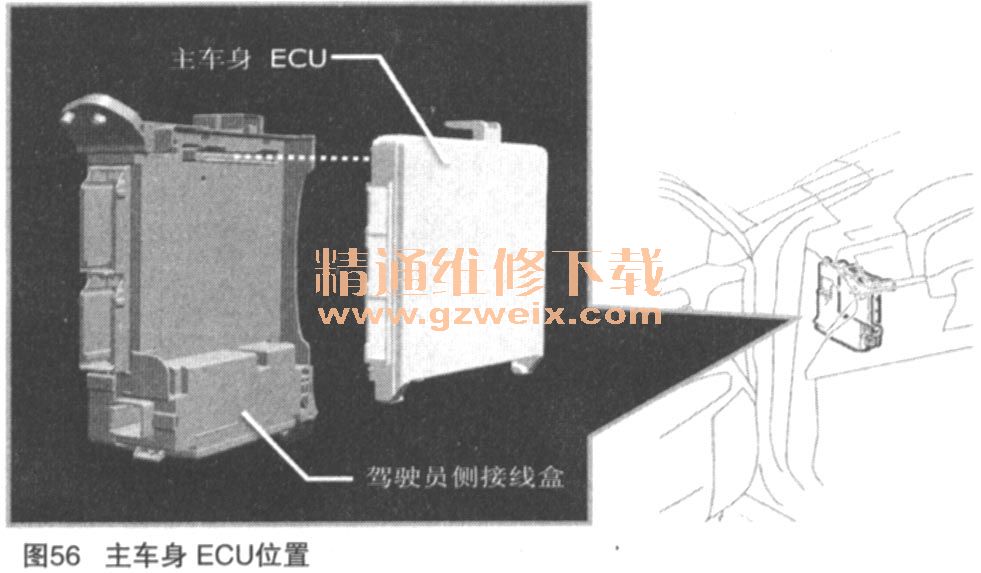

    采用插入式主车身ECU，如图56所示。

    只需更换主车身ECU。
    （二）动力管理控制系统

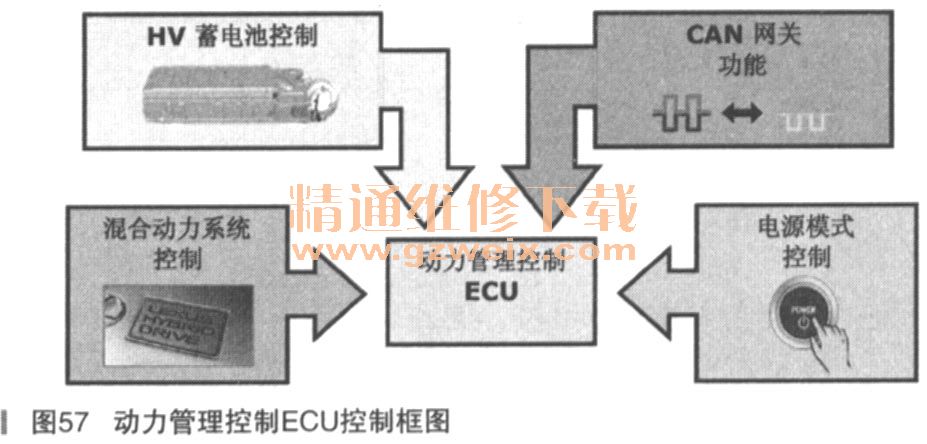

    动力管理控制ECU：HV蓄电池控制、混合动力系统控制、CAN网关功能和电源模式控制集成于动力管理控制ECU，如图57所示。
    （三）照明系统

    1．前照灯
    前照灯装置采用3个LED。近光装置包括2个投射式LED灯和抛物柱面式LED灯
    2.LED的特性
    与其他灯相比，LED有3个主要特性：
·使用期限长：使用15年后，的发光强度还能达到90％
·色度：基本上无色度变化且不变色
    ·照明速度：可实现即时照明（大约0.1S）
    3．照明系统图
    照明系统图，如图58所示。

    4．照明系统诊断

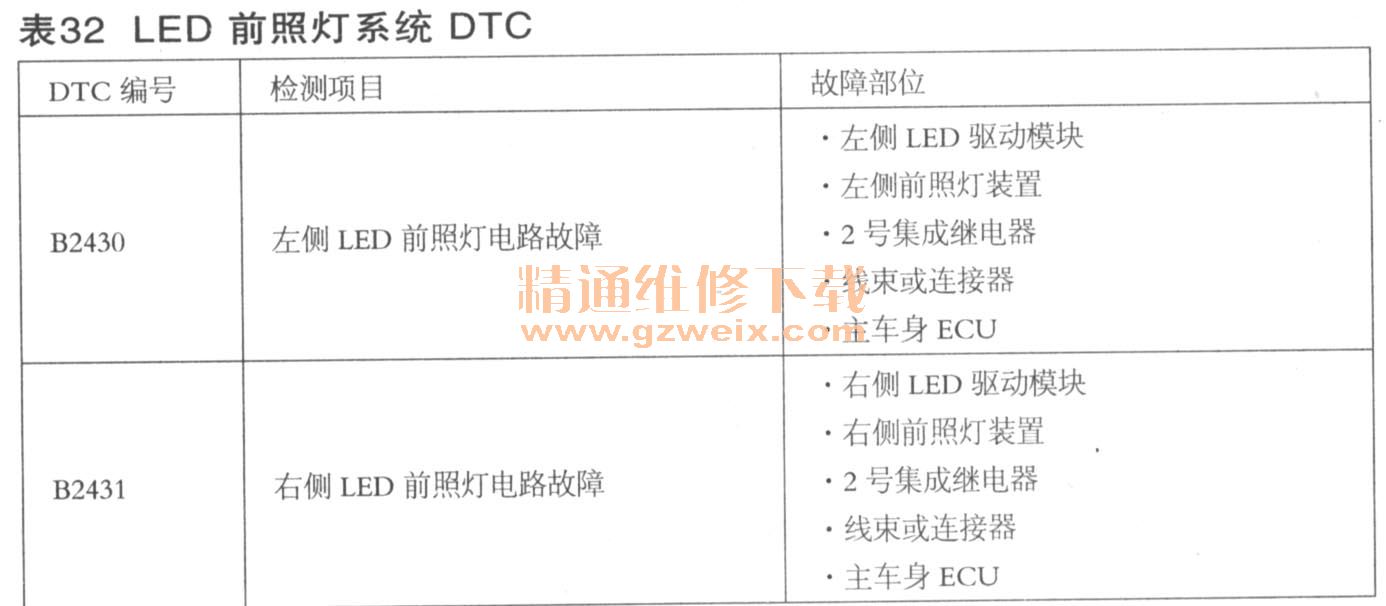

    LED前照灯系统DTC，如表32所示。

    5．紧急制动信号
    紧急制动时，该功能使制动灯闪烁以减少后部碰撞的可能性。

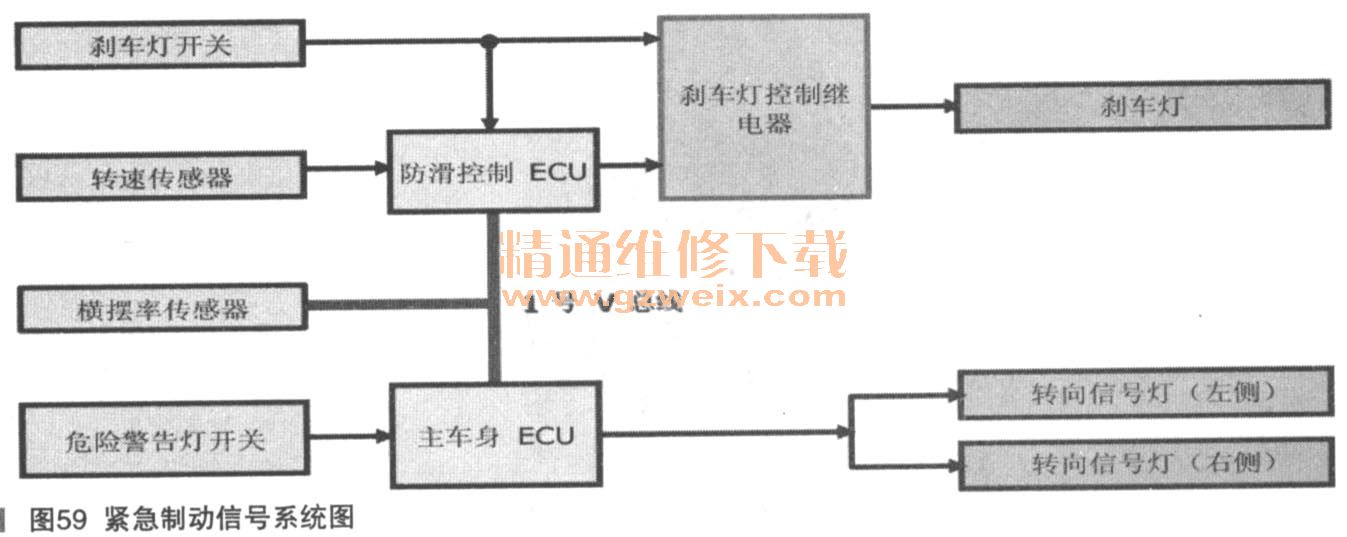

    照明系统紧急制动信号系统图，如图59所示。

    运行启动条件：
    ·车速高于55km/h
    ·驾驶员踩下制动踏板
    ·车辆减速度超出规定值
    运行取消条件：
    ·驾驶员松开制动踏板
    ·车辆减速度低于规定值
    ·驾驶员按下危险警告灯开关
