（三）悬挂系统
    1．特征
    前：麦弗逊滑柱式独立悬挂；后：纵臂型双横臂式独立悬挂，如图38所示。

    悬挂支撑罩减振器用于吸收车身振动和弯曲。
    2．车轮定位
    车轮定位参数如表16、表17所示。



    3．悬挂支撑罩减振器

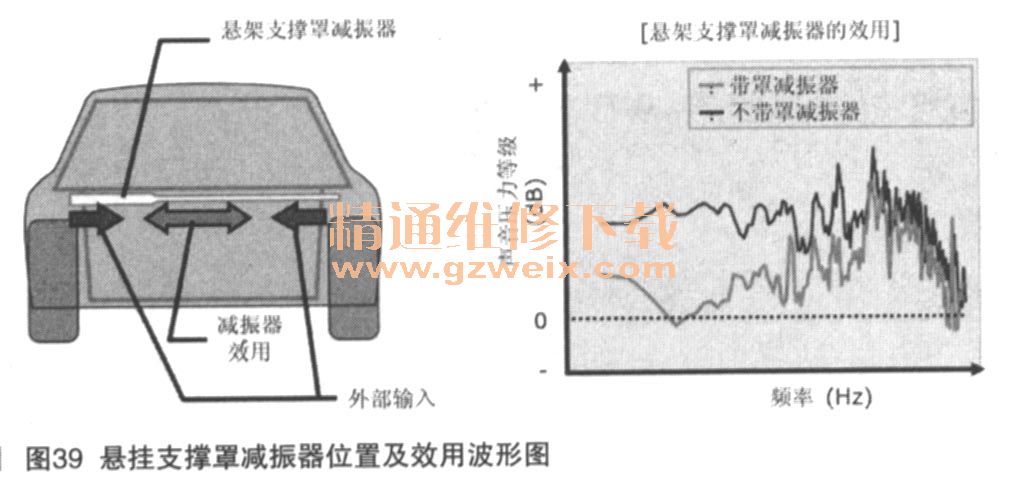

    该减振器吸收车身振动和弯曲，降低较大频率范围内的振动等级，以提供更好的操作稳定性并实现更佳的驾乘舒适性，如图39所示。

    （四）轮胎压力警告系统
    1．概述

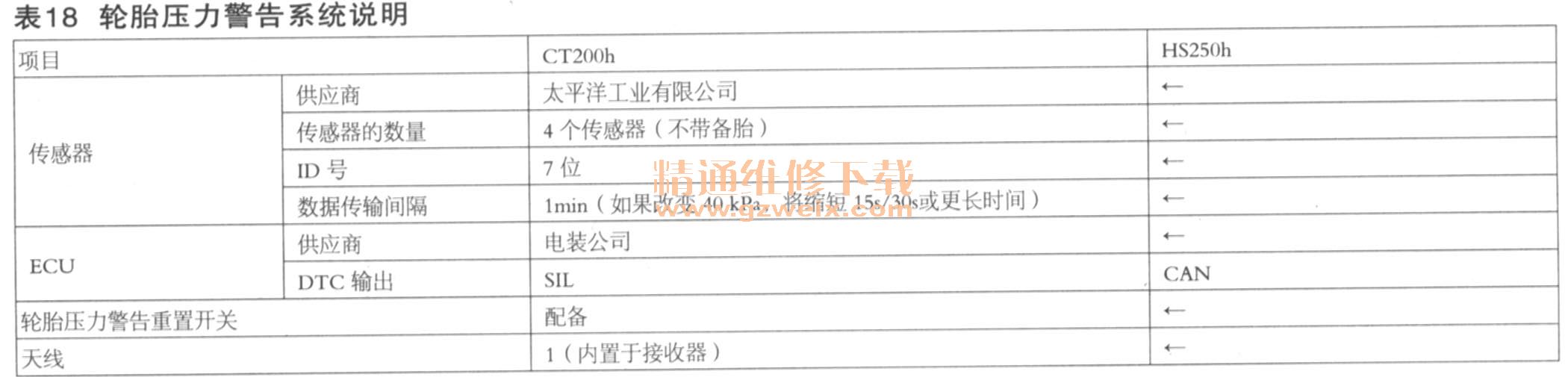

    采用直接感应型TPWS，系统零件说明如表18所示。

    2．主要零部件位置示意图

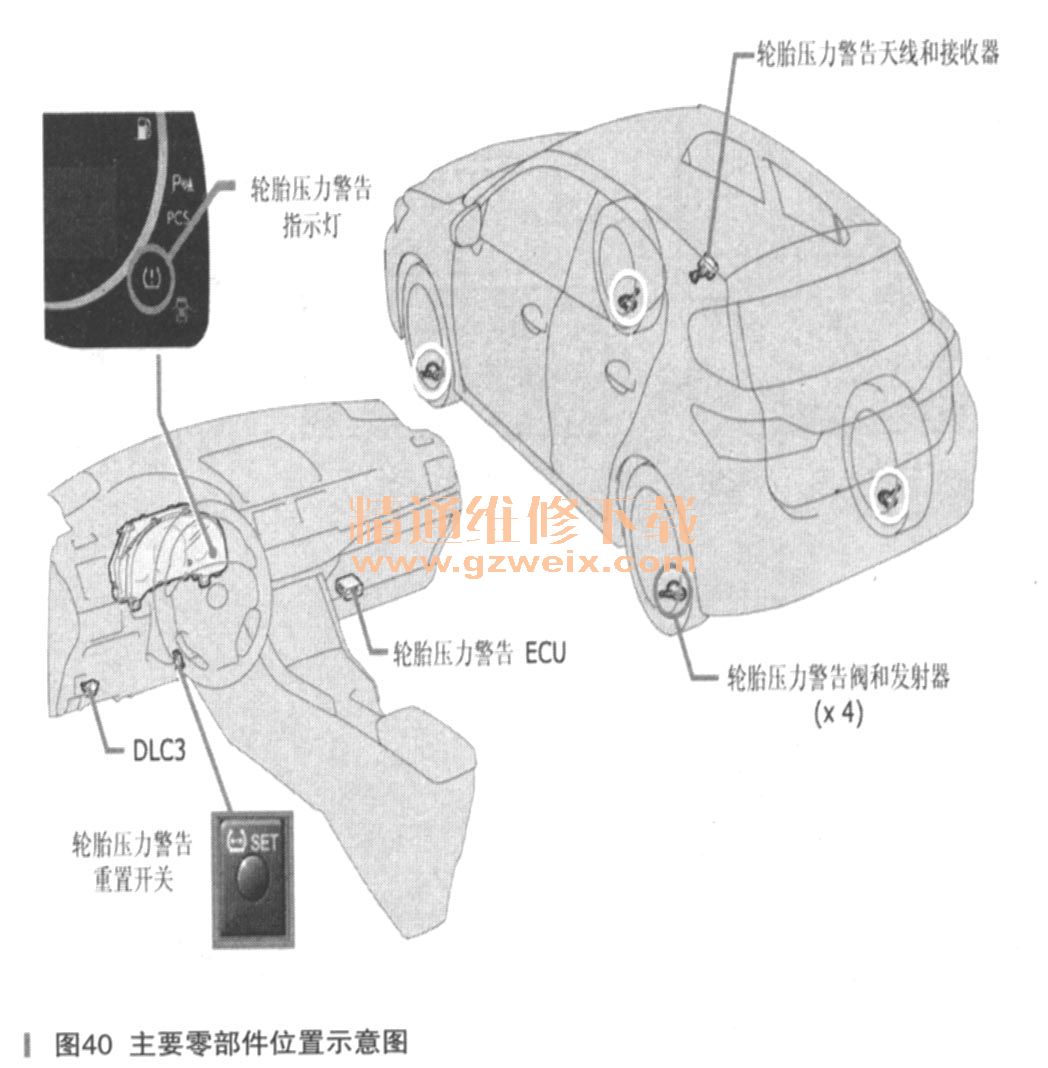

    主要零部件位置示意图，如图40所示。

    （五）制动控制系统
    1.ECB（电子控制制动）系统

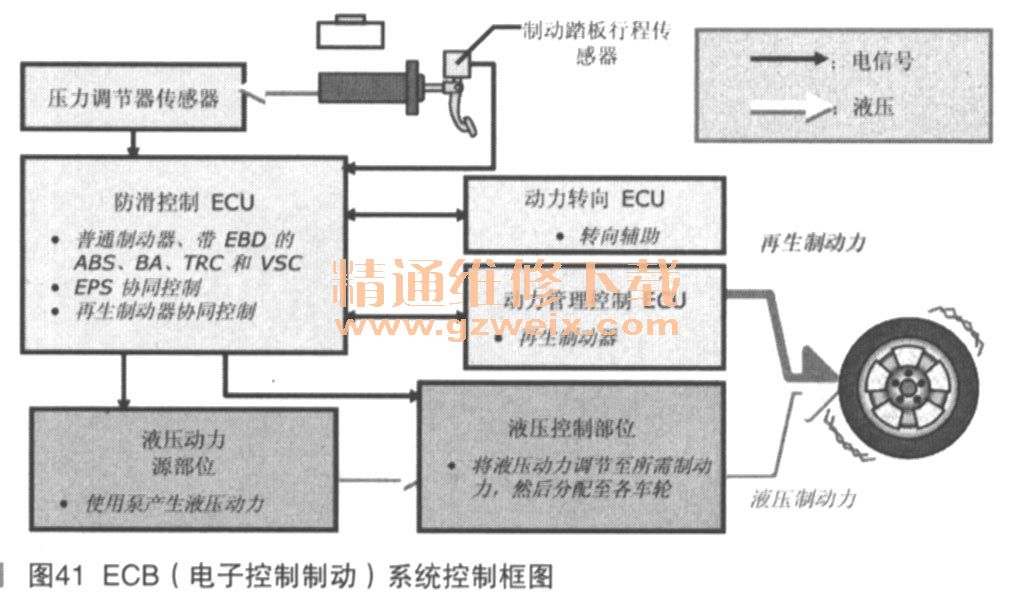

    液压制动器和再生制动器提供的总制动力符合所需的制动力，如图41所示。

    2．制动控制系统图
    制动控制系统系统图，如图42所示。

    3．主要零部件位置示意图（左驾驶车型）
    主要零部件位置示意图（左驾驶车型），如图43、图44所示。





    4．组合仪表
    满足下列条件时，警告灯亮起以警告驾驶员，如表19所示。

    5．液压回路

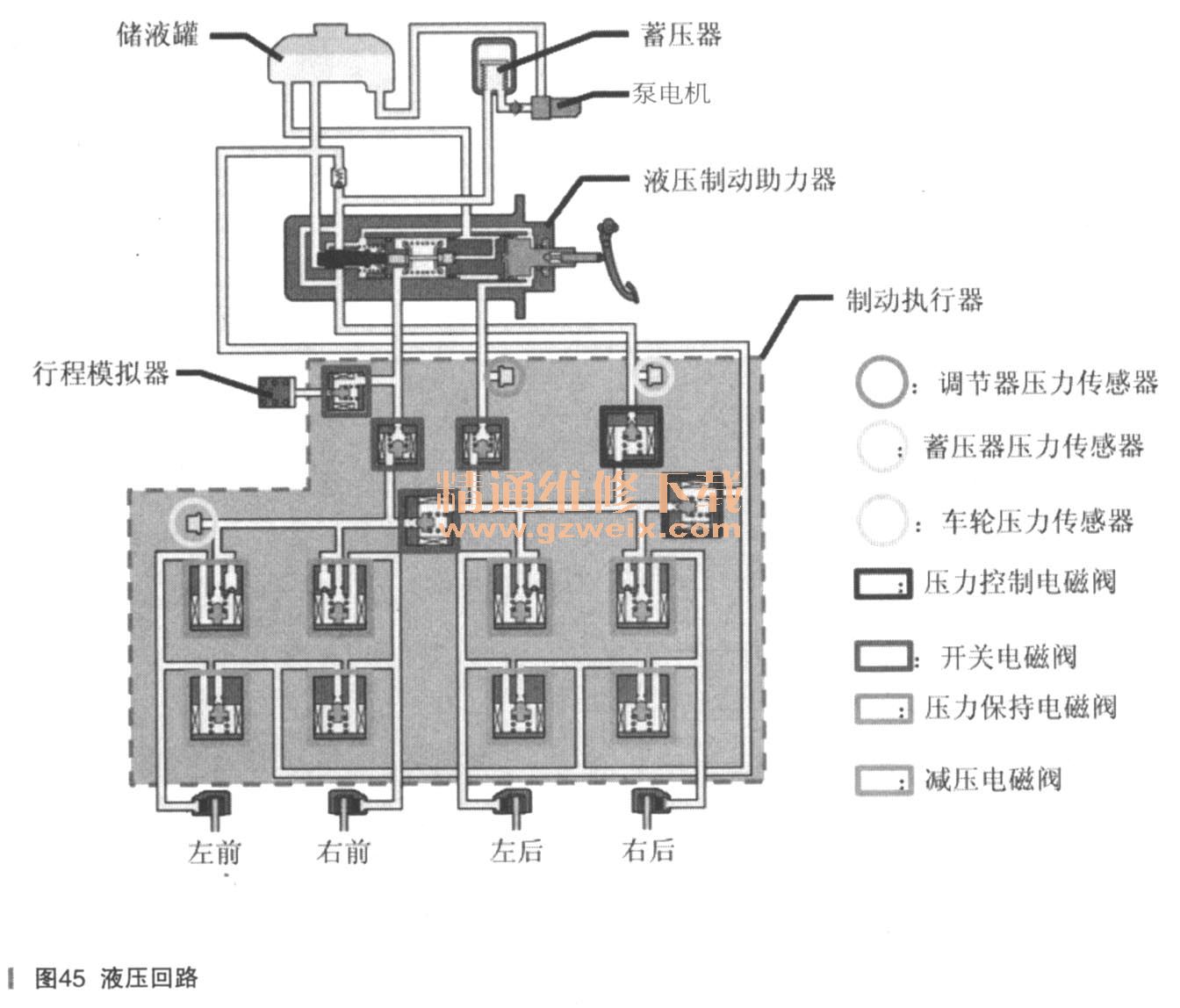

    液压回路如图45所示。

    6．制动执行器

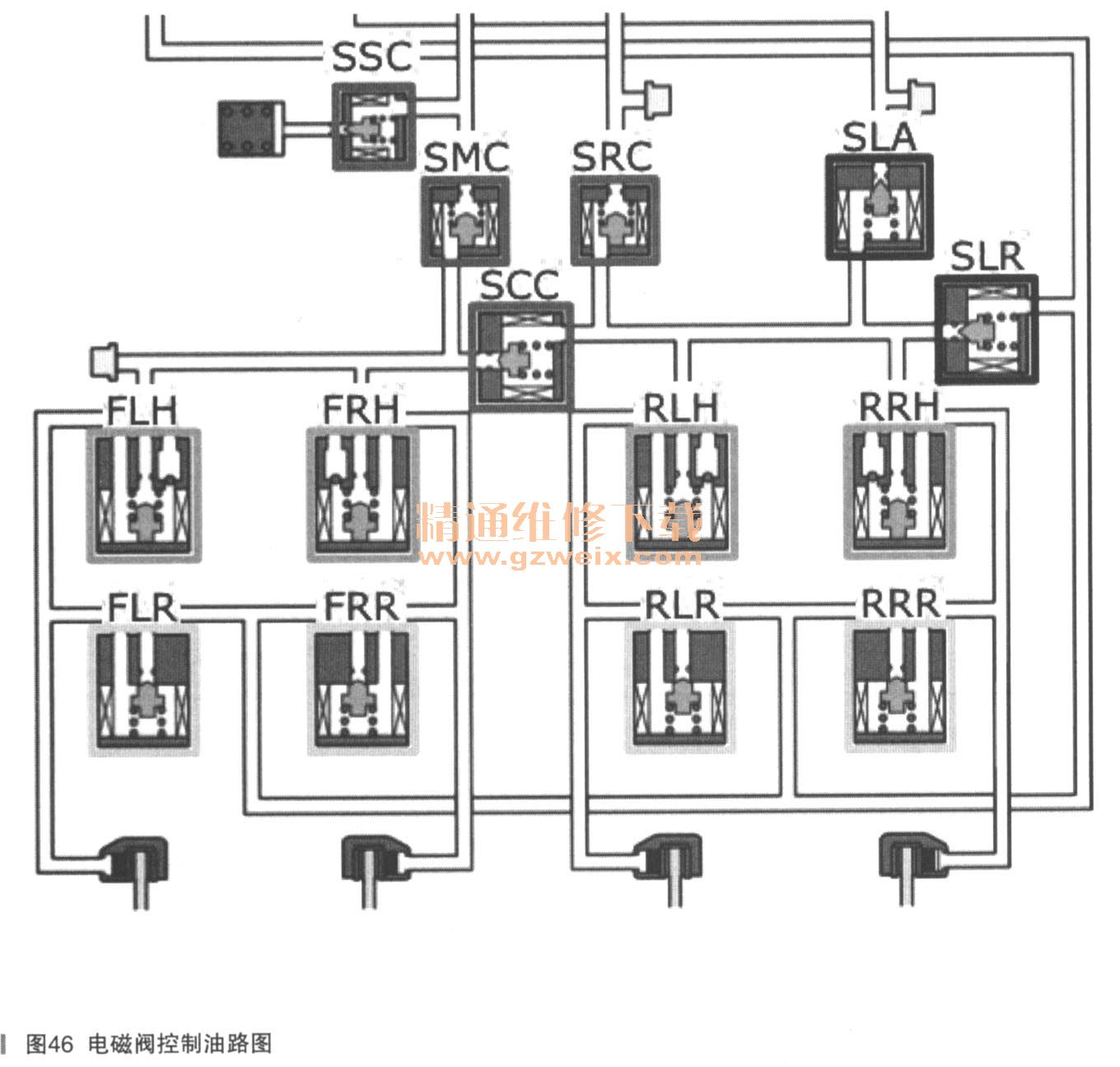

    电磁阀工作情况，如图46、表20、表21所示。
