2005年款北京现代御翔轿车
    一、电控系统电路

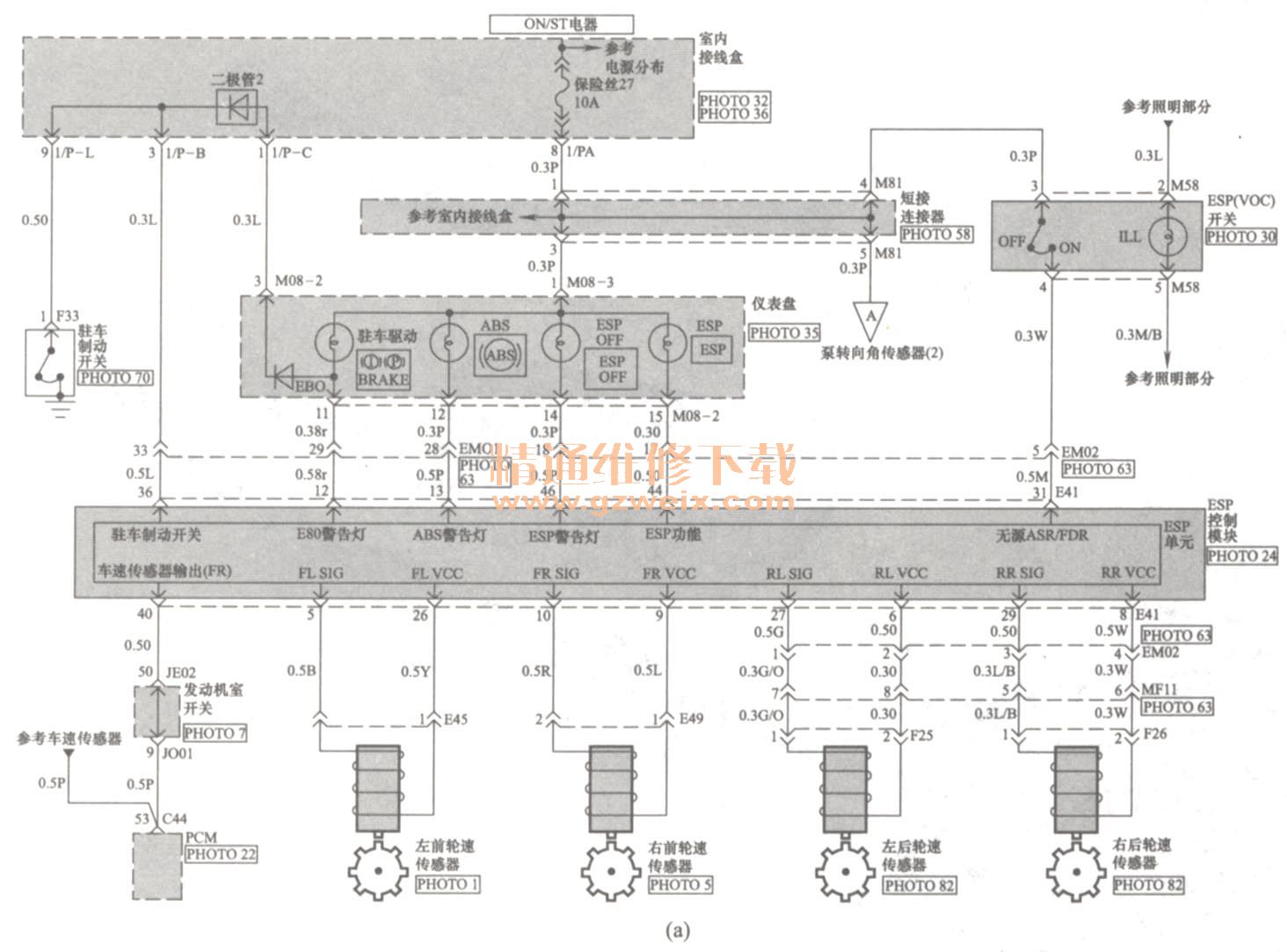

    EPS电控系统电路如图1所示。



    二、故障码
    故障码如表1所示。

    三、故障码检修
    1. DTC C110，蓄电池电压高
    （1）充电系统的检查
    ①发动机ON，大灯和空调ON。
    ②在维持发动机转速为2500r/min（怠速）2min以上的情况下，测量蓄电池（＋）端子和（－）端子之间的电压。

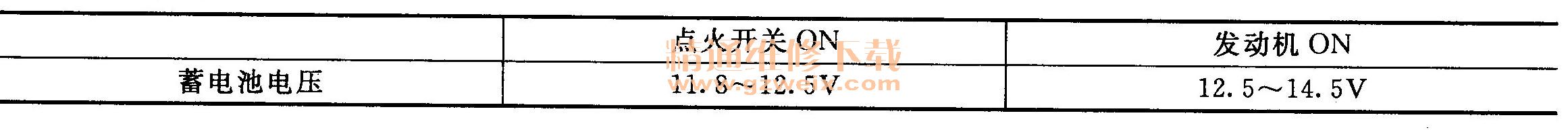

    ■规定值

    ③测得的电压在规定值范围内吗？
    若是，转到“电源电路的检查”程序。
    否则，彻底检查连接器的松动、不良连接、弯曲、腐蚀、污染、发电机的线束的损坏及充电系统的故障情况。如有必要进行维修。
    （2）电源电路的检查
    ①点火开关置于“OFF”。
    ②分离EPS CM连接器。
    ③发动机ON，大灯和空调ON。

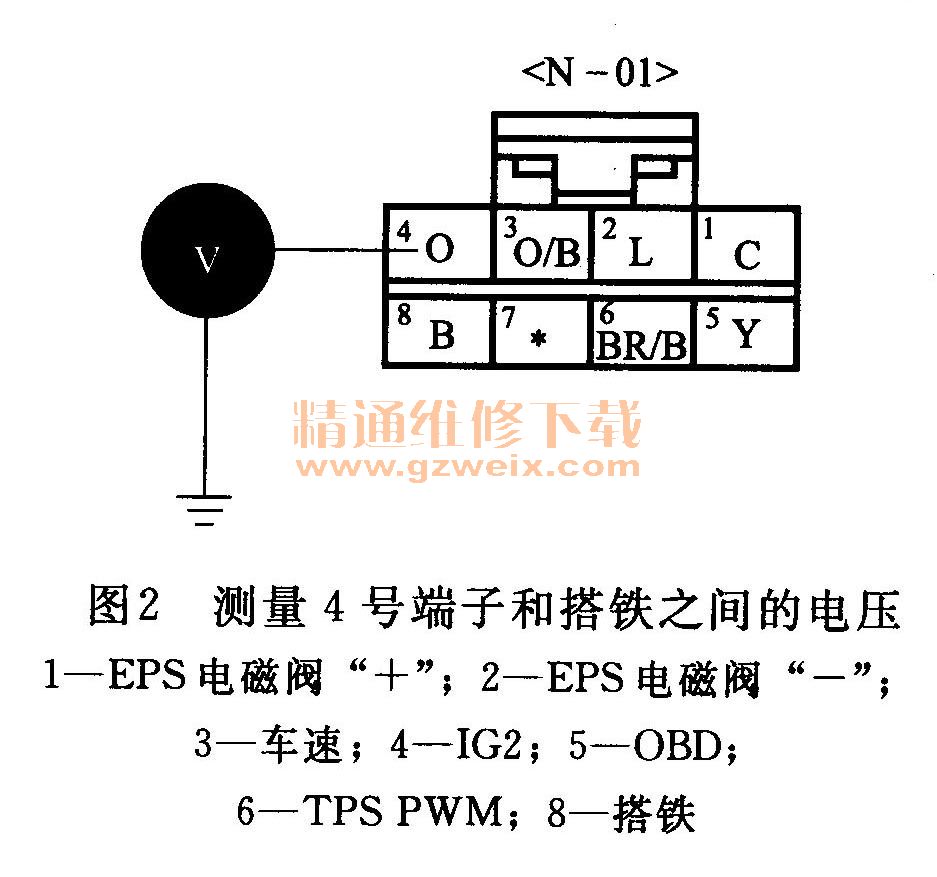

    ④在维持发动机转速为2500r/min（怠速）2min以上的情况下测量EPS CM线束连接器4号端子和搭铁之间的电压。如图2所示。

    ■规定值

    ⑤测得的电压在规定值范围内吗？
    若是，转到“搭铁电路的检查”程序。
    否则，彻底检查所有连接器（和接头）的松动、不良连接、弯曲、腐蚀、污染、变质或损坏情况。如有必要进行维修。

    2. DTC C1102蓄电池电压低
    （1）充电系统的检查
    ①发动机ON，大灯和空调ON。
    ②在维持发动机转速为2500r/min（怠速）2min以上的情况下，测量蓄电池（＋）端子和（－）端子之间的电压。
    ■规定值

    ③测得的电压在规定值范围内吗？
    若是，转到“电源电路的检查”程序。
    否则，检查充电系统故障的情况并检查交流发电机驱动皮带的张力。发动机怠速转速低或从蓄电池到交流发电机的线束的断路／短路情况。如有必要进行维修。

    （2）电源电路的检查
    ①点火开关置于“OFF”。
    ②分离EPS CM连接器。
    ③发动机ON，大灯和空调ON。
    ④在维持发动机转速为2500r/min（怠速）2min以上的情况下，测量EPS CM线束连接器4号端子和搭铁之间的电压。
    ■规定值

    ⑤测得的电压在规定值范围内吗？
    若是，用良好的EPS CM进行更换，检查是否正常工作。如果故障现象不再出现。更换EPS CM。
    否则，检查电源电器是否断路／短路。如有必要进行维修。
    3. DTC C1212车速传感器
    （1）电源电路的检查
    ①点火开关置于“OFF”。
    ②分离车速传感器连接器。
    ③发动机ON。

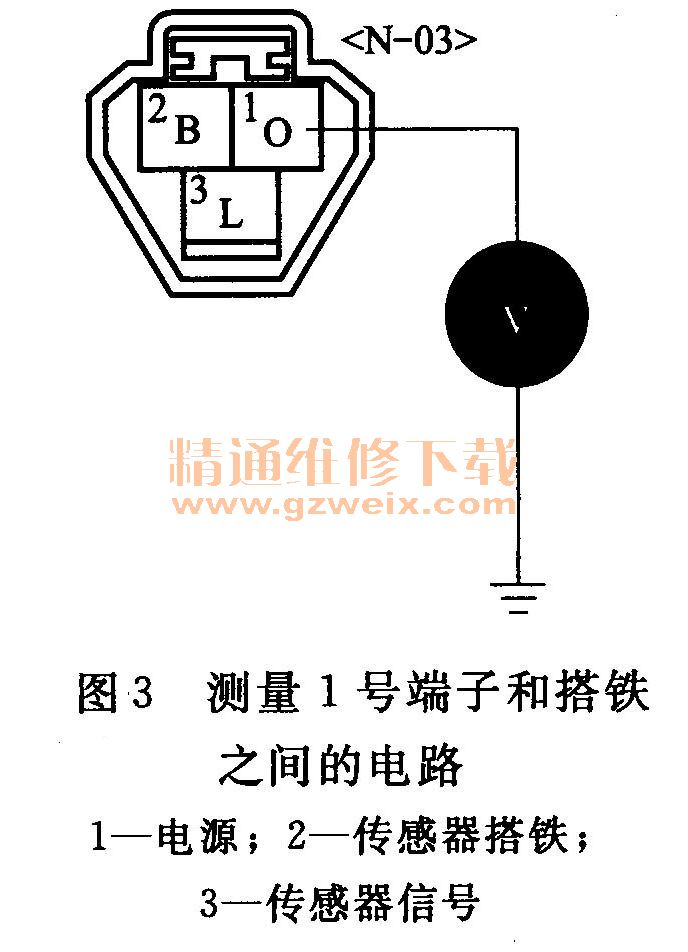

    ④测量车速传感器线束连接器1号端子和搭铁之间的电压。如图3所示。

    ■规定值：约B＋
    ⑤测得的电压在规定值范围内吗？
    若是，转到“搭铁电路的检查”程序。
    否则，检查电源电路是否断路或与搭铁电路短路。如有必要进行维修。
    （2）信号电路的检查
    ①点火开关置于“OFF”。
    ②在自诊断连接器（DLC）上连接诊断仪。
    ③启动发动机并选择诊断仪上的“SCOPEMETER FUNCTION”。

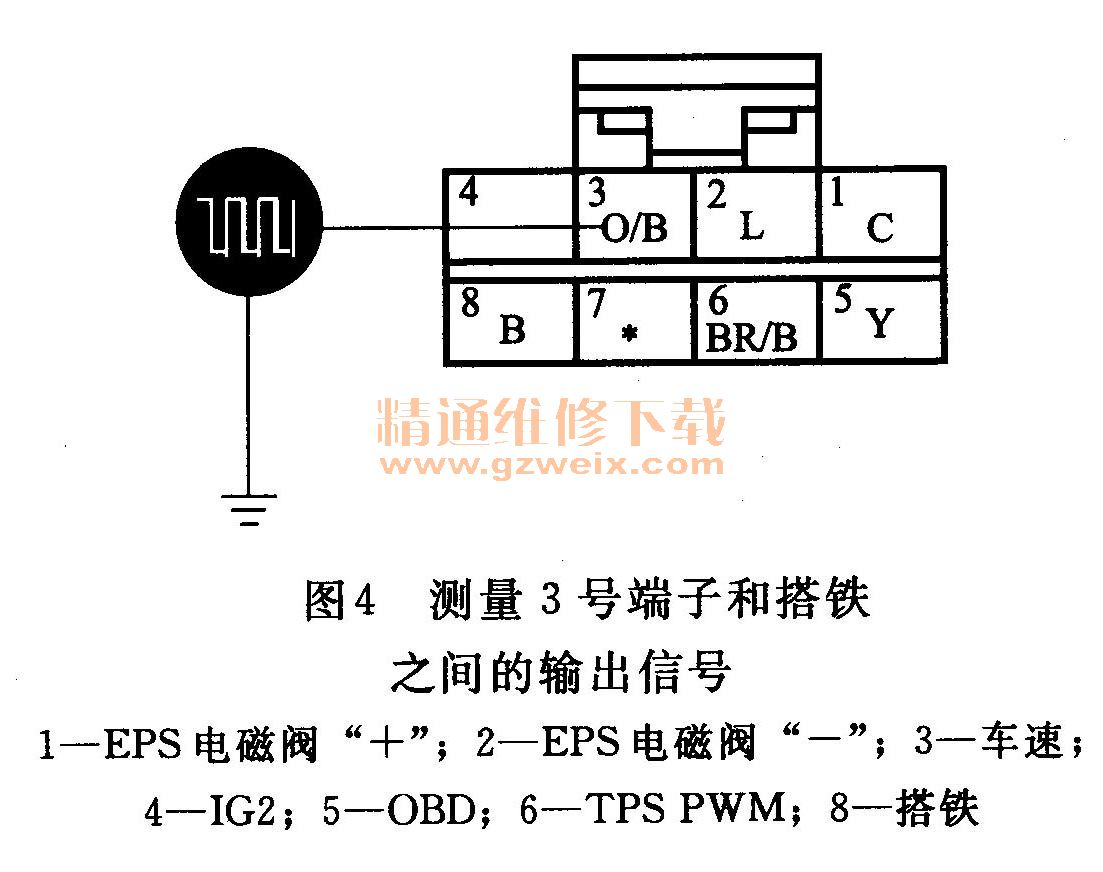

    ④驾驶车辆并测量EPS CM线束连接器3号端子和搭铁之间的输出信号。如图4所示。

    ■规定值：参考“信号波形”。
    ⑤车速传感器输出信号在规定值范围内吗？
    若是，用良好的EPS CM进行更换，检查是否正常工作。如果故障现象不再出现，更换EPS CM。
    否则，检查信号电路和其他使用VSS的系统是否断路或与搭铁电路短路。如有必要进行维修。如果未发现故障，转到“部件检查”程序。
    （3）部件检查
    ①点火开关置于“OFF”。
    ②在自诊断连接器（DLC）上连接诊断仪。
    ③启动发动机并选择诊断仪上的“SCOPEMETER FUNCTION”。
    ④驾驶车辆并测量车速传感器线束连接器3号端子和搭铁之间的输出信号。如图5所示。

    ■规定值：参考“信号波形”。
    ⑤车速传感器输出信号在规定值范围内吗？
    若是，彻底检查所有连接器（和接头）的松动、不良连接、弯曲、腐蚀、污染、变质或损坏情况。如有必要进行维修。
    否则，检查车速传感器的污染、变质或损坏情况。用良好的车速传感器进行更换，检查是否正常工作。如果故障现象不再出现，更换车速传感器。
