（3） 722.6型自动变速器的结构特点
    1）车型应用。722.6型是电控五前速自动变速器，液力变矩器内部有锁止离合器，变速器的各档位均由电子和液压系统控制，齿轮机构通过3组多片式离合器、3组多片制动器和2组单片离合器的相应组合来换档。多个离合器和制动器相应工作，使得变速器能获得5个前进档和2个倒档，同时可以根据发动机工况调整油压及切换档位，换档质量得到明显提高。
    启用“S”（标准）模式或“W”（冬季）模式，可以实现不同的倒档传动。对于2002年9月以后的车型，还具有“C”（舒适）模式。722.6型自动变速器在W220底盘车型的应用见表5。

    2）型号说明。722.6型自动变速器型号说明见图7。

    3）机械结构。722.6型自动变速器机械结构见图8。

    4）传动比及换档。722.6型自动变速器传动原理图见图9。

    722.6型自动变速器的换档执行元件工作表见表6。

    5）电控系统。722.6型自动变速器利用相关电磁阀进行换档。772.6型自动变速器控制单元电路图见图10。

    变速杆选择控制单元（ESM控制单元）电路图见图11。

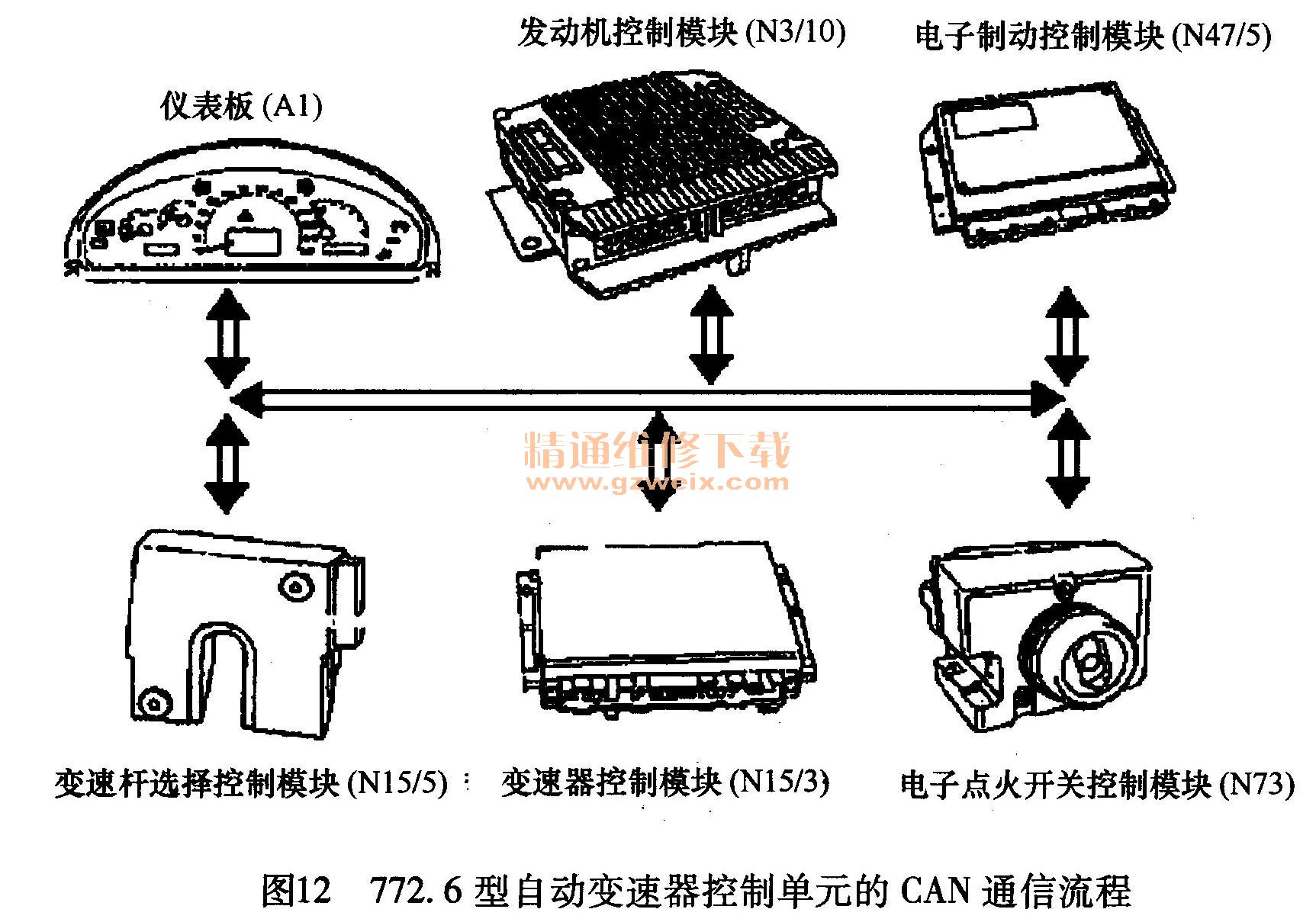

    772.6型自动变速器控制单元的CAN通信流程见图12。
