一辆行驶里程约3.5万km的北汽BJ40L自动挡车。客户反映：该车左后门玻璃升降不工作，其他三个门正常。经店里维修技师检查，确认左后门玻璃升降功能失效，无论是使用左后门上的玻璃升降开关，还是仪表台处的升降开关，左后门玻璃都不能动作。并且，锁车时左后门锁不动作，且不报警。
故障原因：据上述异常现象进行分析，可能是以下几种原因造成的：
Ÿ 相关电器线路故障；
Ÿ 控制模块故障；
Ÿ 玻璃升降开关故障。
维修过程：

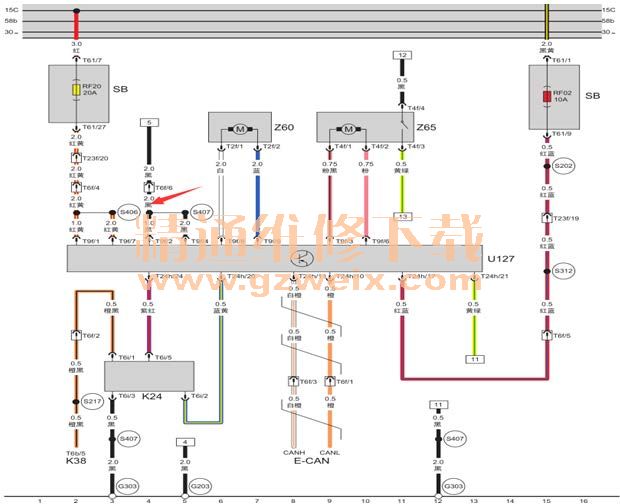

Ÿ 左后门的电路图，如下图所示，U127是左后门控制单元、Z60是左后门玻璃升降电机、Z65是左后车门门锁电机；

Ÿ 依照电路图，检查仪表保险盒的RF02和RF20两个保险，保险正常，安装牢固；

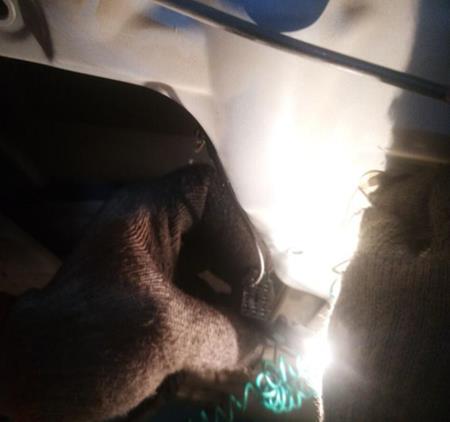

Ÿ 拆下左后门饰板，检查左后门模块插头的T9f/1，T9f/7，T24h/17三个针脚，试灯能够正常点亮，如下图所示，确定左后门模块的供电正常；

Ÿ 按动玻璃升降开关和按压遥控器开闭锁按键时，测量T9f/8，T9f/9和T9f/3，T9f/6针脚，均无电压输出，怀疑左后门模块的搭铁或模块本身存在故障；

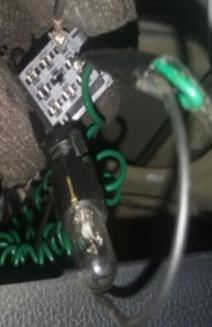

Ÿ 将试灯一端连接左后门模块T9f/7针脚，一端连接T9f/4针脚，试灯不能点亮，如下图所示，说明左后门模块搭铁异常；

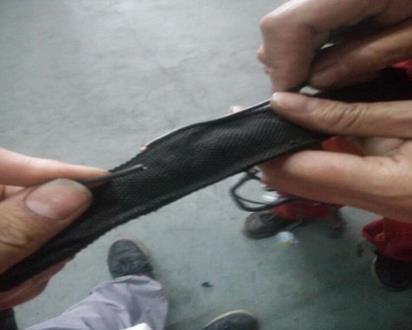

Ÿ 沿搭铁线路检查，发现线束在左后门边处断开，如下图所示：

维修结果：更换左后门线束，试车故障排除。

相关资料：2016年北汽BJ40L原厂维修手册（含电路图）
