奥迪A4L轿车导航定位故障检修
来源:本站整理  作者:佚名  2018-09-30 09:14:25

    一辆行驶里程约6200 km、搭载CWN 1.8 LTFSI发动机和自动变速器的2017年奥迪A4L轿车。用户反映:该车导航定位错误。

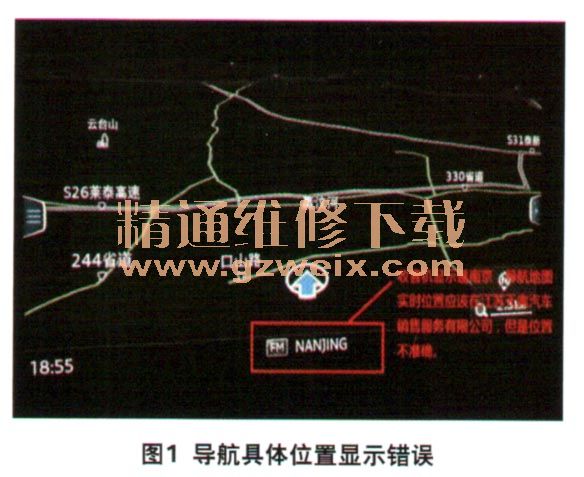

    检查分析:维修人员接车后首先试车验证故障现象。开启导航,导航实时位置显示如图1所示,导航定位与实际位置不符。

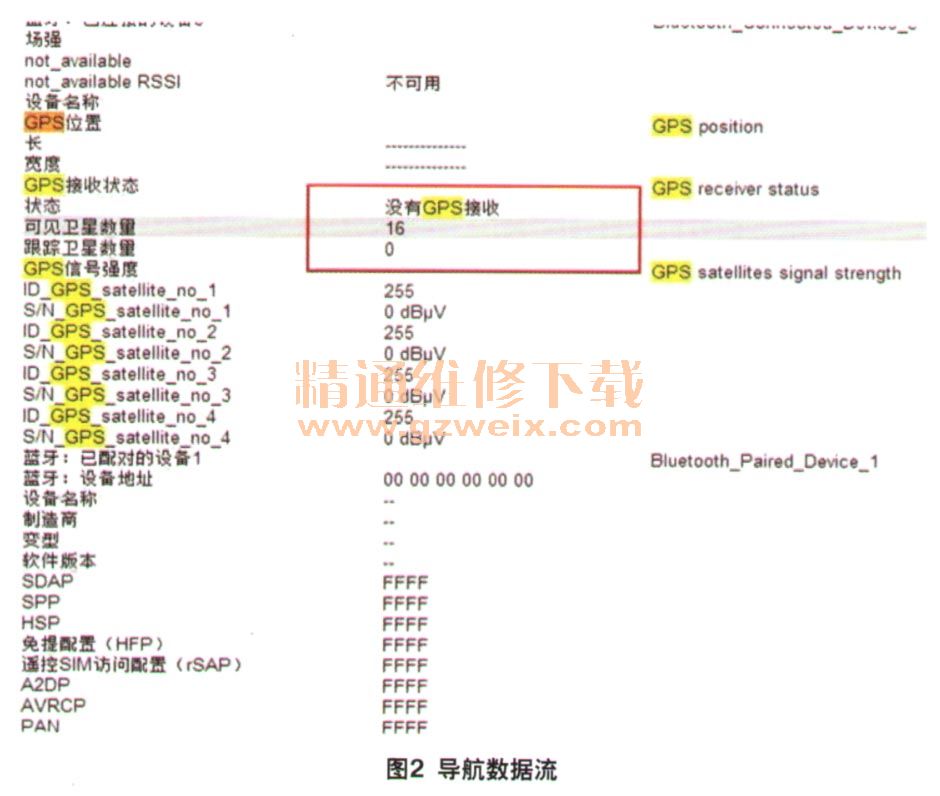

    维修人员连接故障检测仪(VAS6150B)读取故障码,无相关故障码存储;读取导航卫星数据流,显示没有GPS信号(图2)。根据上述的检查,维修人员分析认为造成故障的可能原因如下。

    (1)导航天线(R50)故障。
    (2)信息娱乐主控制器(J794)或者其线路故障。
    参考系统无故障记录,首先排除信息娱乐主控制器(J794)线路故障的可能。经检查,此车没有加装任何电器附件,检查天线R50正常,因此怀疑是J794内部处理器故障,导致导航接收定位错误。

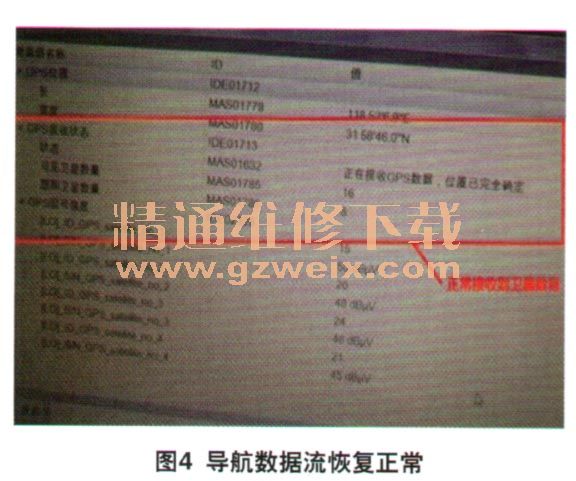

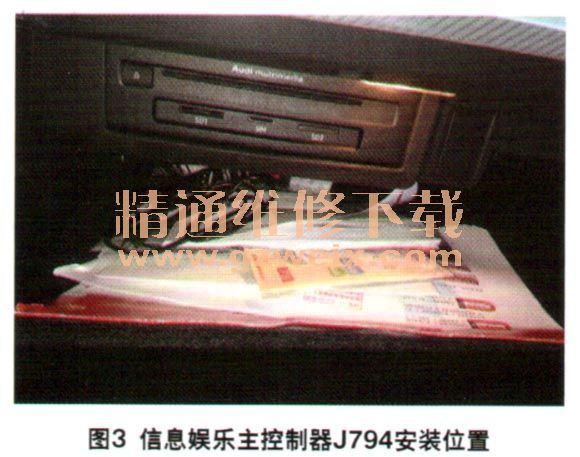

    故障排除:更换安装在手套箱内侧的信息娱乐主控制器J794(图3),对导航数据再次进行检测,读取导航卫星数据流(图4),GPS接收状态显示为正在接收GPS数据,位置已完全确定,至此故障彻底排除。

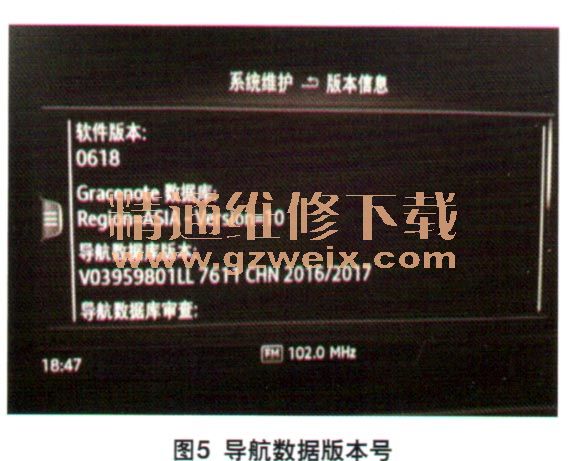

    回顾总结:更换J794之前,需注意查看导航数据版本号,以备下次导航数据更新。该车导航数据版本号如图5所示。


相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
