北汽绅宝D50天窗异响故障检修
来源:本站整理  作者:佚名  2018-09-25 09:24:11

一辆行驶里程约5.3万km的北汽绅宝D50手动档车。客户反映:该车天窗向后滑动时会发出“蹦”的异响,向后翘起不发出异响。店里试车,确认故障存在。
可能原因分析:客户反映车辆没有出过导致车顶变形的事故,也未曾对天窗维修、拆装等。故障可能是以下几种原因造成的:
Ÿ 天窗胶条膨胀;
Ÿ 天窗电机或者相关部件卡滞、损坏;
Ÿ 天窗变形;
Ÿ 车顶变形。
检修过程:
Ÿ 检查天窗电机及滑槽、导轨等部件,未发现损伤或者变形;使用润滑脂润滑处理后,故障依旧;

Ÿ 反复操作,在故障现象发生时,观察各部件运动情况:在开启的时,天窗玻璃先向下沉,再向后运动;在玻璃下沉的时候,会带动车顶一起下沉,此时发出“蹦”的声音;判断此异响为天窗玻璃胶条与车顶摩擦引起,如下图所示:

Ÿ 检查车顶边缘,未发现明显变形;
Ÿ 与新的天窗胶条对比,此车的胶条没有非常明显的膨胀;仔细对比,发现天窗完全关闭后,天窗前端与车顶的缝隙明显大于天窗后端与车顶的缝隙,且缝隙比正常车辆大,怀疑为天窗玻璃向后错位移动了;

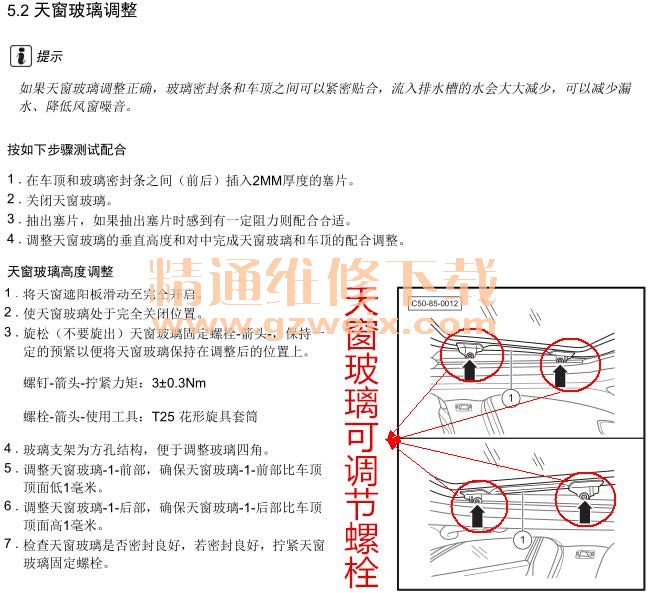

Ÿ 查阅维修手册,天窗玻璃的调节方法,如下图所示:

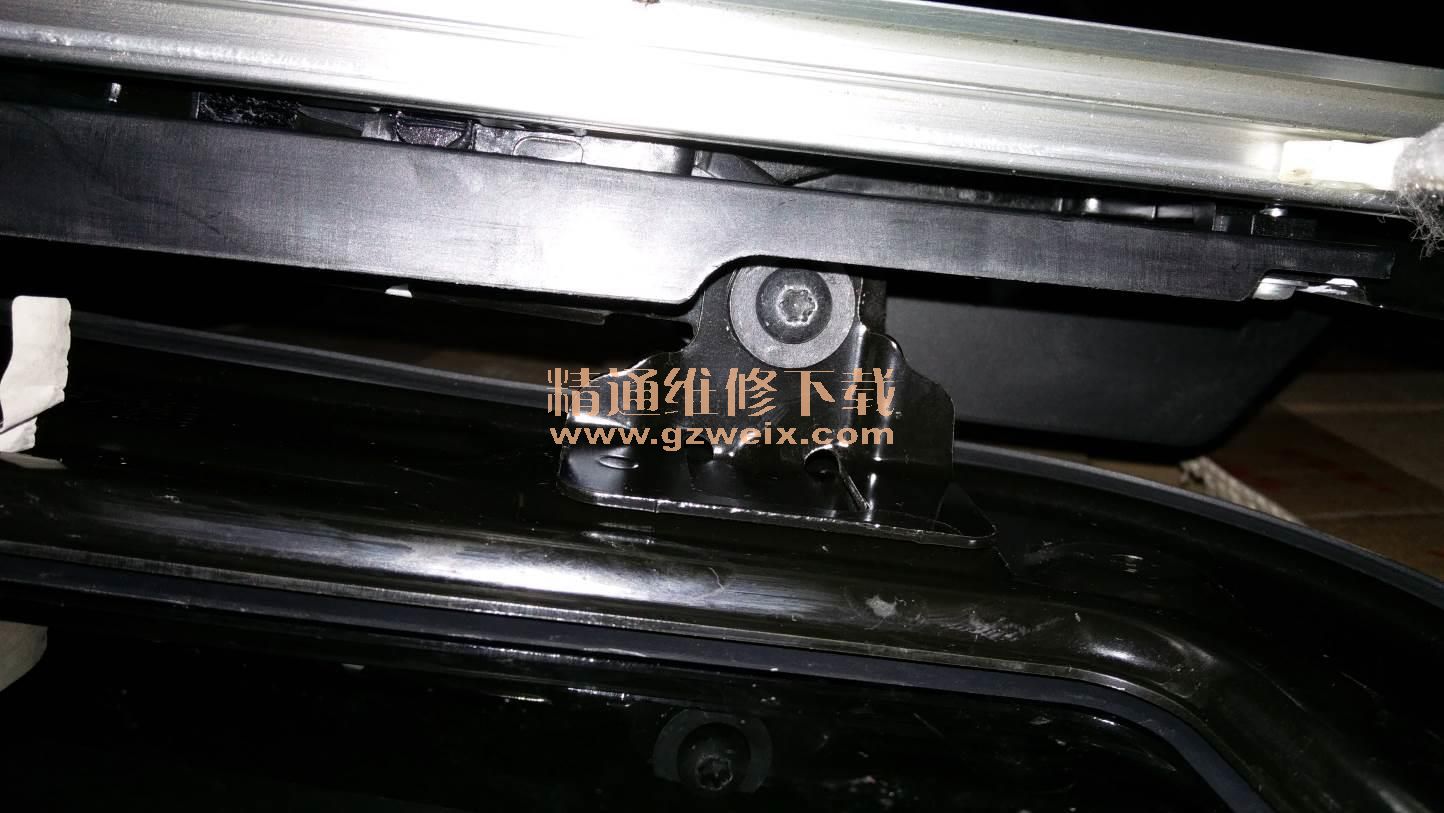

Ÿ 按照维修手册,调节天窗玻璃螺栓,如下图所示:

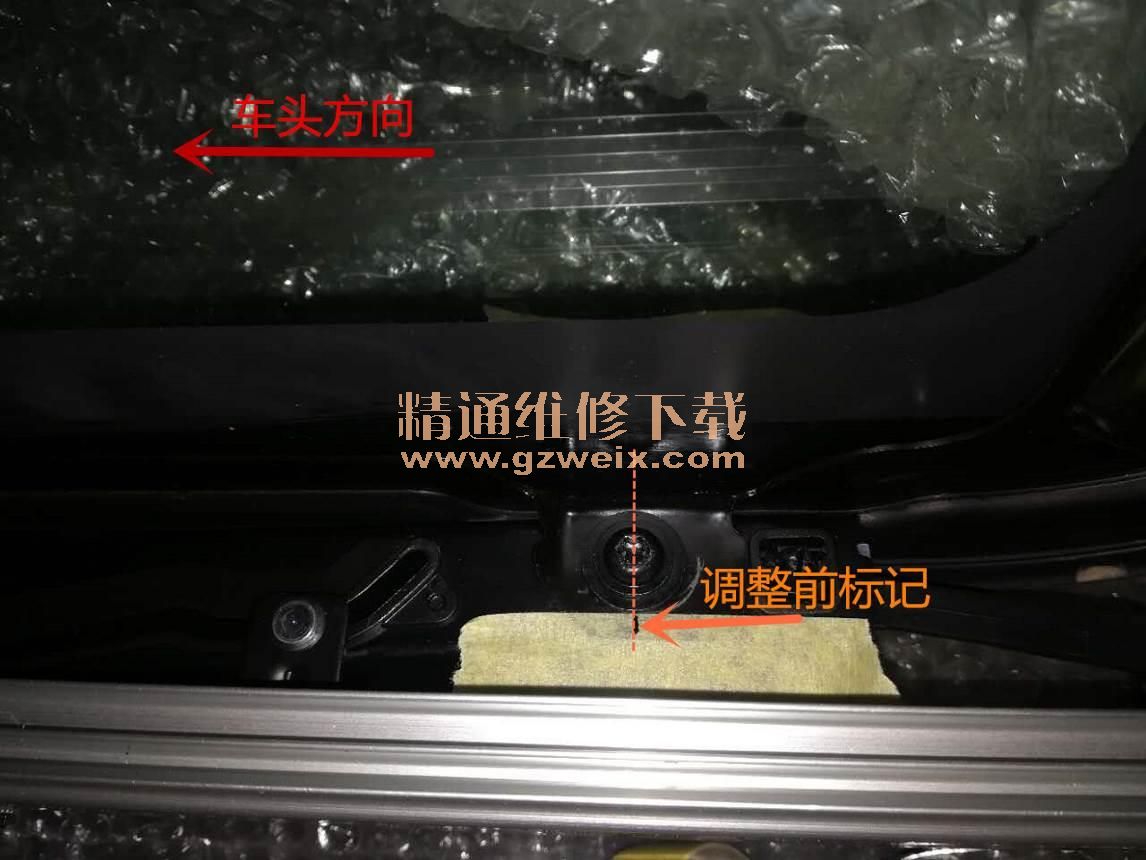

Ÿ 调整之前天窗位置,如下图所示:

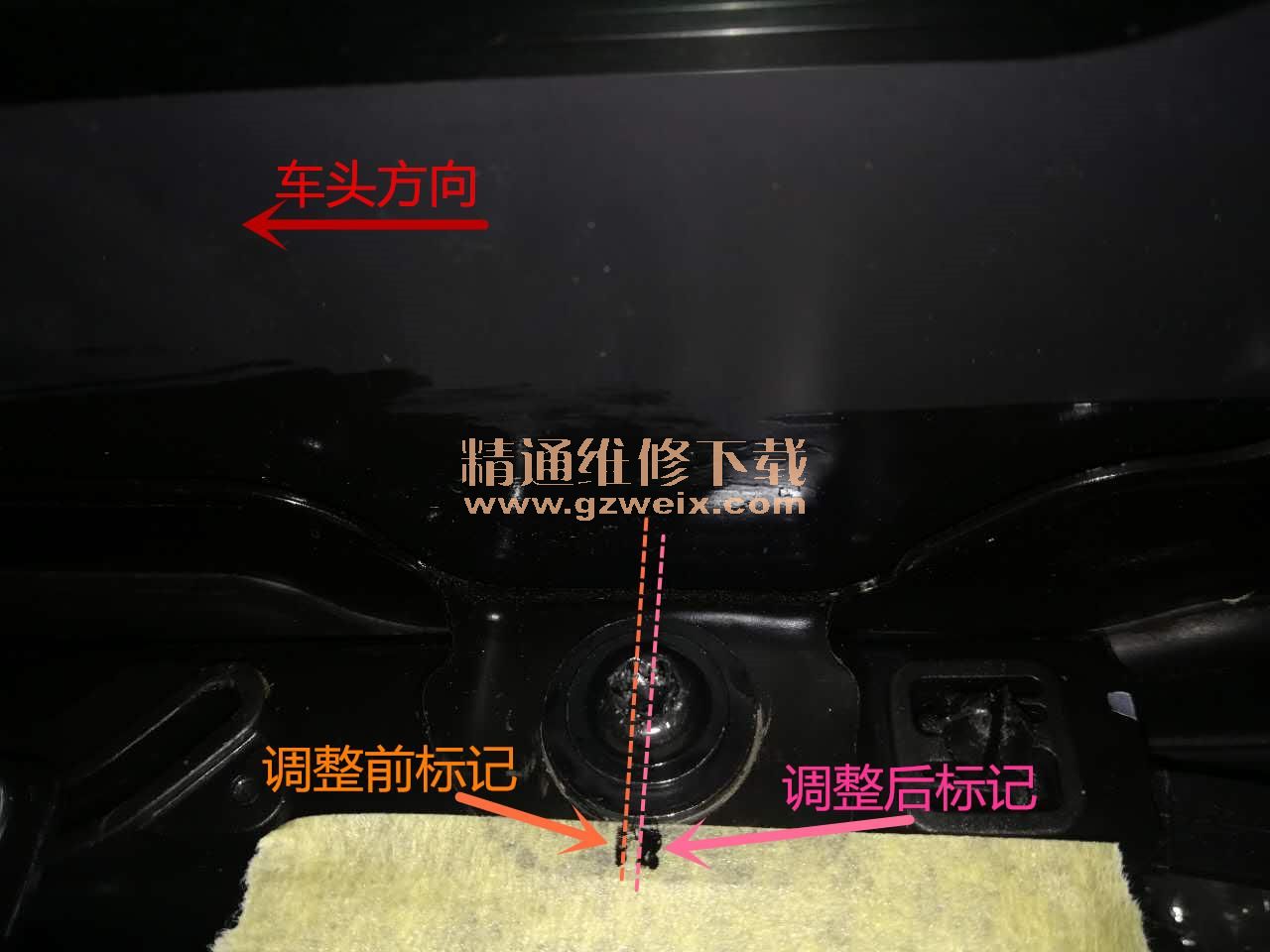

Ÿ 按照维修手册中的方法,调整天窗玻璃的位置,调整之后天窗玻璃位置,如下图所示:

Ÿ 调整距离大约为2mm,并将螺栓涂抹防松胶,紧固好;
Ÿ 开关天窗检验,异响消失,天窗运行正常,淋水实验不漏水,交车。一个月回访客户,异响不再出现,故障排除。
维修总结:调节天窗螺栓,移动天窗至合适位置,排除故障。
