斯柯达晶锐P034100故障检修
来源:汽车维修技师  作者:佚名  2022-07-04 08:14:12

     故障现象:该车启动机启动有力,启动到正常着车时间3-10s不等,严重时直接无法启动,启动后有时发动机抖动熄火,有时又怠速运转正常。该车在4S店因该故障更换过原厂的凸轮轴位置传感器曲轴位置传感器、正时套件,重新安装校正过正时,均未排除故障。

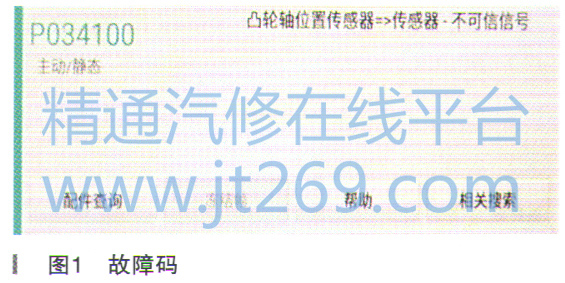

    故障诊断:读取故障码P034100(如图1所示)。我们对该故障码形成的相关条件重新进行了梳理。既然所有的硬件在4S店都更换过,配件质量应该没问题,我们还是决定重新再检查一遍。

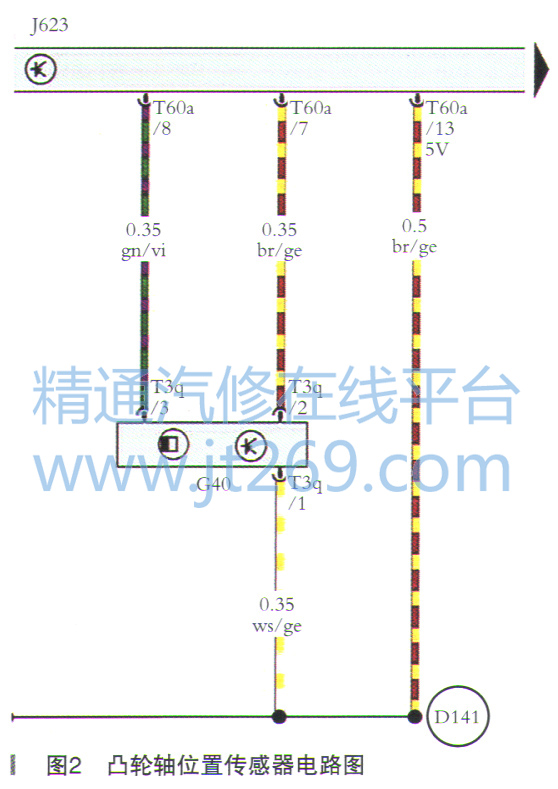

    首先找到该车故障所涉及的线路进行基础的传感器电压测量,重点检查凸轮轴位置传感器的供电5V、信号4.8V、搭铁0V,对地电阻正常。相应电路图如图2、图3所示。

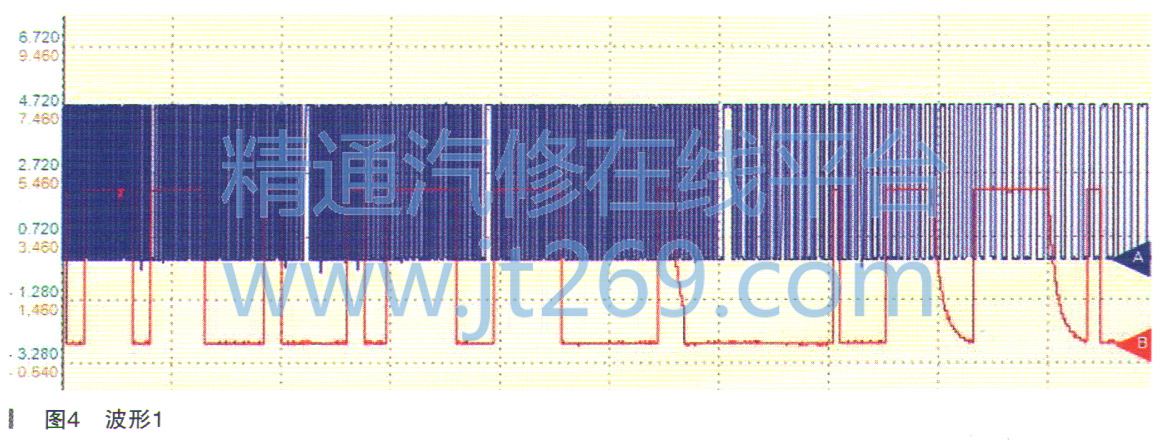

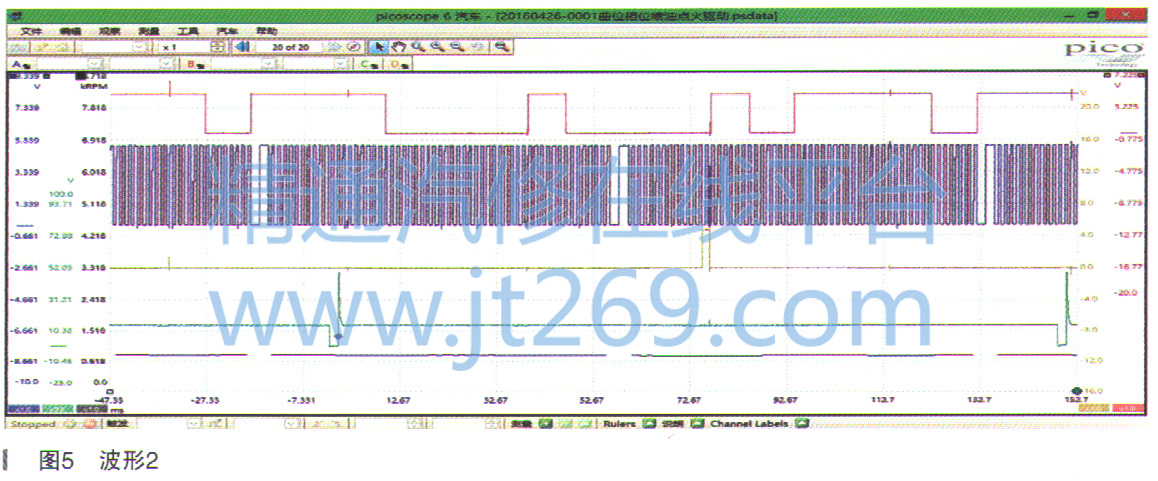

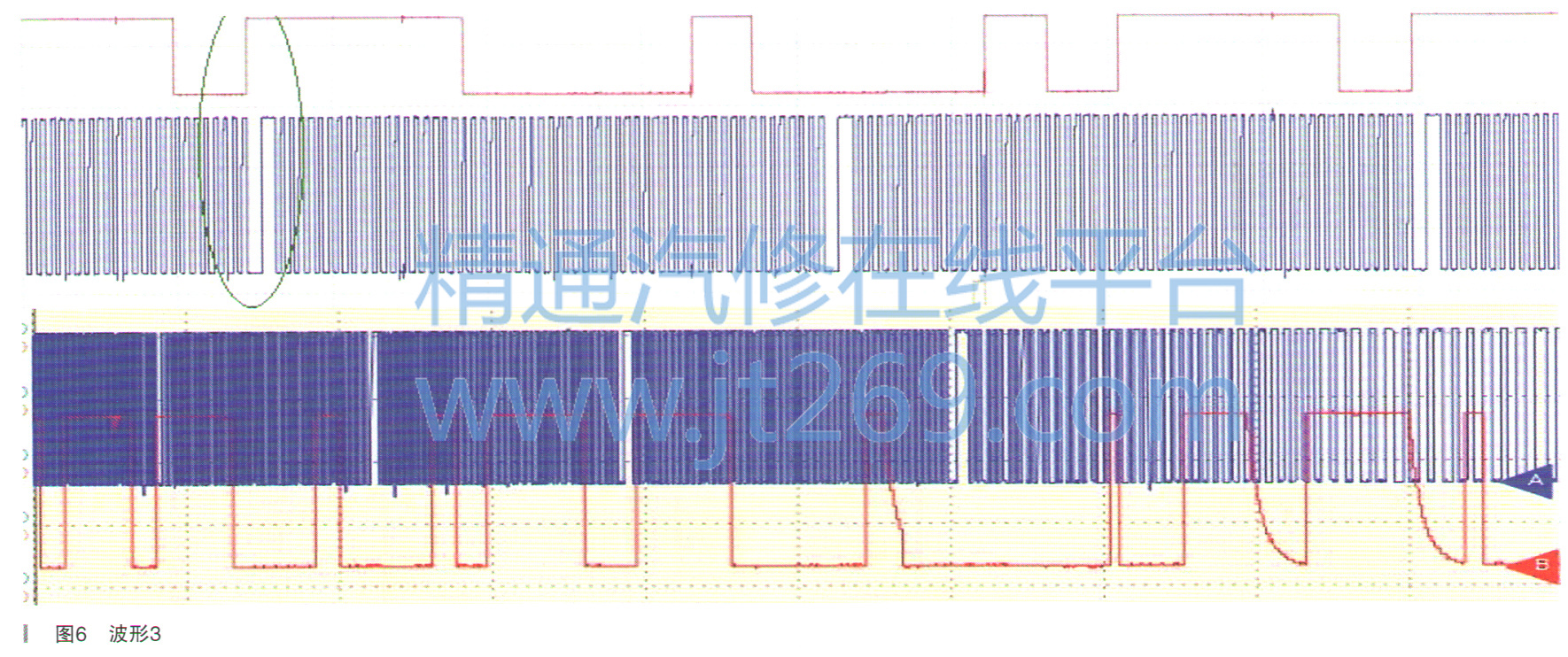

    使用示波器采集凸轮轴和曲轴位置传感器的信号进行波形分析:采集后的实际相位波形如图4所示。标准相位波形如图5所示。波形对比分析如图6所示。



[1] [2]  下一页
