故障2 空挡开关继电器故障
1．故障现象
仪表显示“SCU空挡继电器故障”。
2．故障原因
导致仪表上显示“SCU空挡继电器故障”，可能的故障原因有以下三种：
（1）SCU空挡继电器对地短路；
（2）SCU空挡继电器开路；
（3）SCU空档继电器对电源短路。
3．诊断流程
连接PC诊断仪，读取SCU系统故障码，诊断仪显示故障码E7FEE4，则判定是SCU空挡继电器损坏或相关线束短路或断路。
4．故障维修
（1）将点火锁置于OFF档，用万用表测量副启动开关熔丝（图4，从左往右第三列、从上往下第七个）是否断路，若断路更换熔丝；
（2）将点火锁转到ON档，检查ON档继电器6是否正常，具体的检查方法是：测量继电器下面0426号线束（图5）是否接地（不能拔出继电器），若其与接地之间的电压为0则正常，若电压不为0则直接更换此继电器；

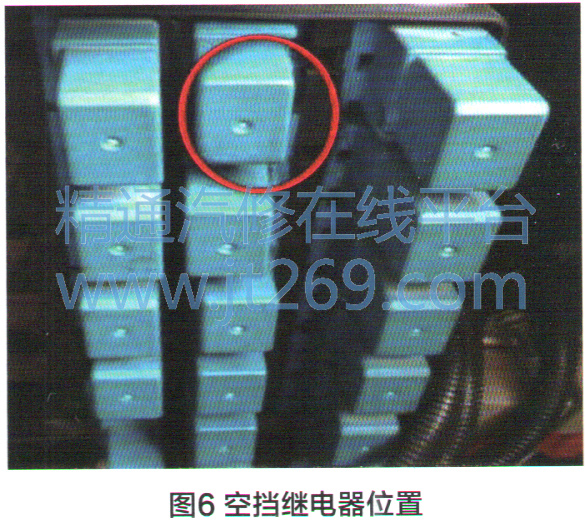

（3）将点火锁转到ON档，仪表显示整车处于闪挡，检查空挡继电器是否正常，具体的检查方法是：来回切换旋钮开关N挡→D挡→N挡，检查图6所示继电器是否工作（继电器接通时有响声），若不工作则更换继电器；

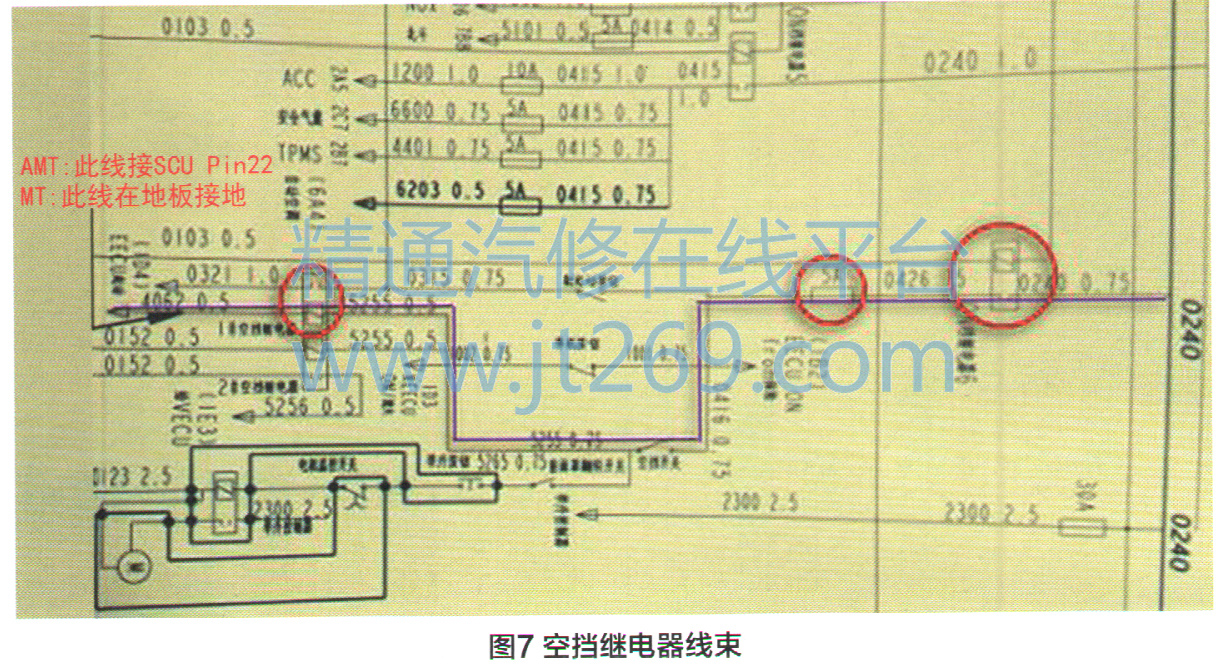

（4）如果上述检查均正常，则是线束的问题，当挡位处于N挡时，图7蓝线所示的线路中若有开路现象，会报此故障码（变速器空挡时，空挡开关闭合），另外，图7中所示4062端线束对地或对电源短路、开路时，也会报此故障码；
（5）如果上述线束也没有问题，则将点火锁置于ON档，将换挡旋钮置于D挡并保持2s。
