宝骏310雨刮系统工作原理及故障诊断
来源:汽车维修  作者:佚名  2018-08-13 09:20:41

    宝骏310轿车是1款小型两厢轿车,该车装配的电动刮水器/洗涤器有2种控制方式,一种是由BCM(车身控制模块)控制,另一种在未配备BCM的车上由多功能附件控制模块控制。下面以配有BCM系统的车型为例讲述电动刮水器/洗涤器的工作原理及其故障诊断思路。
VIP包年只需699/年,创建您自己的维修资料库

      一、工作原理

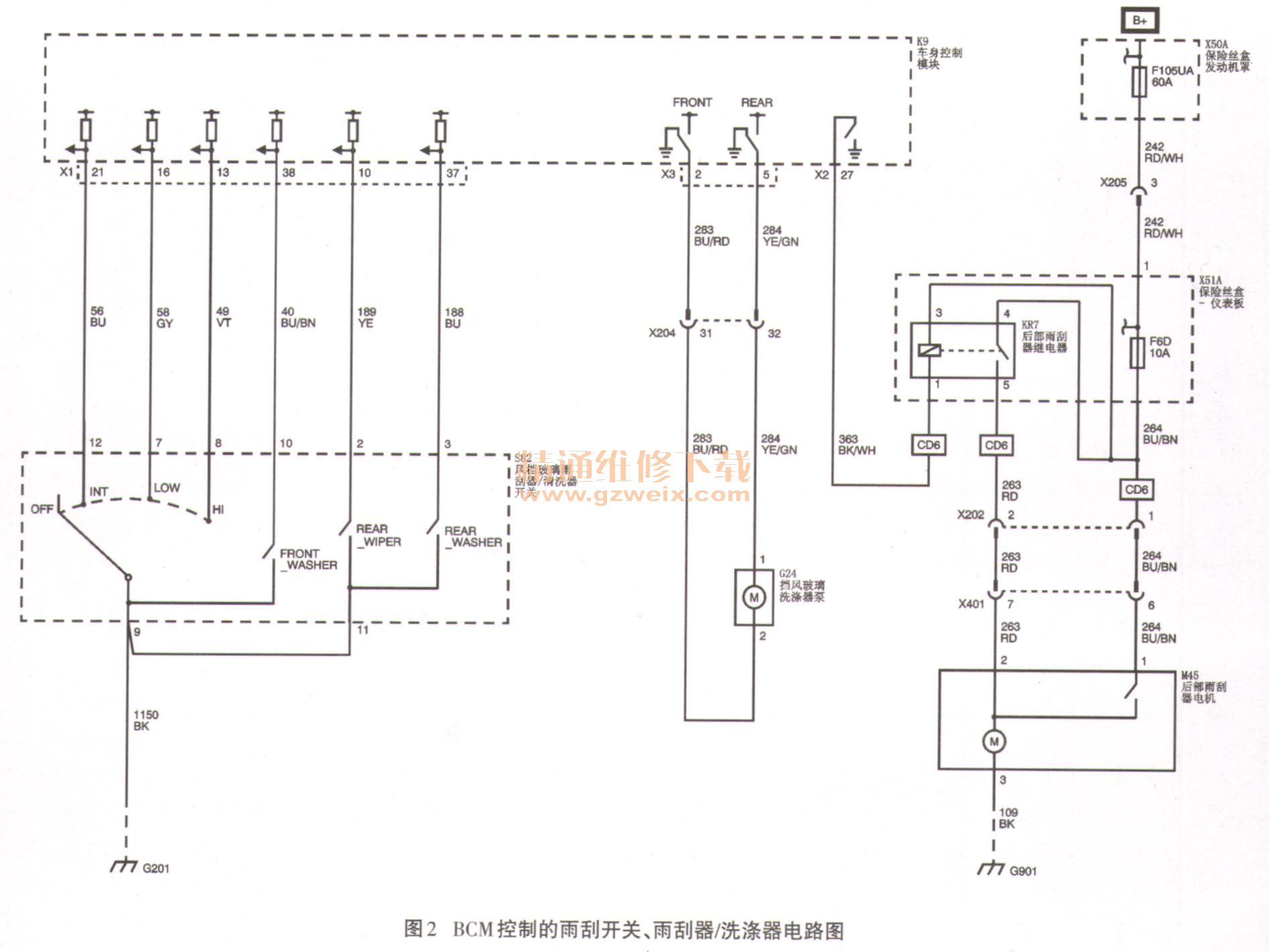

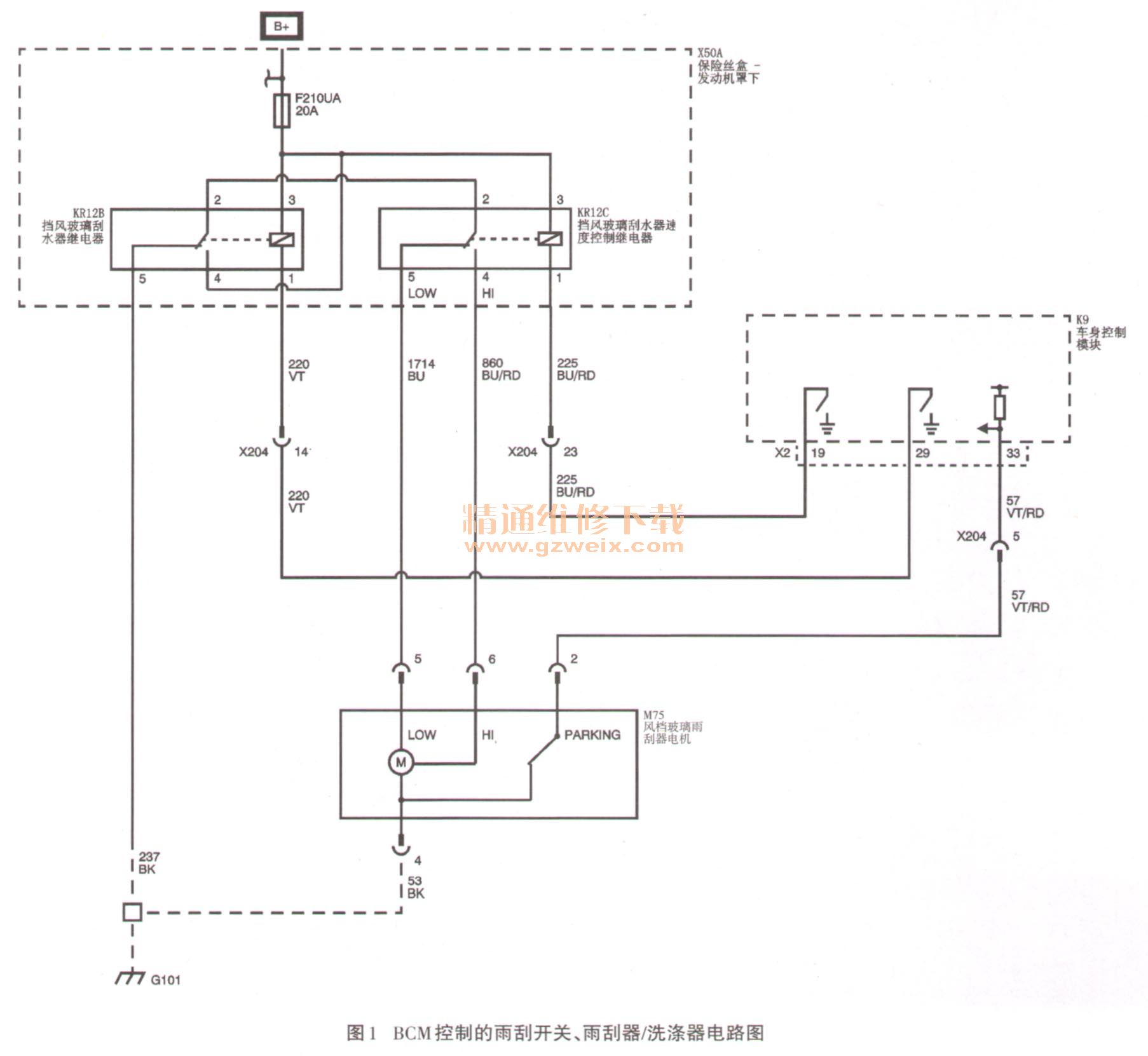

    宝骏310电动刮水器/洗涤器电路图如图1、图2所示。风挡玻璃雨刮器/清洗器开关S82有OFF挡、INT挡、LOW挡、HI挡4个挡位,控制风挡玻璃雨刮器电机M75的工作。S82的FRONT-WASHER挡用来控制挡风玻璃洗涤器泵G24在前风挡玻璃上喷水。REAR-WIPER挡用来控制后部雨刮器电机M45工作。REAR-WASHER用来控制挡风玻璃洗涤器泵G24在后风挡玻璃上喷水。下面分别梳理电路图上3个执行器—前雨刮器电机M75、后雨刮器电机M45、洗涤器泵G24的工作原理。



      1.前雨刮器电机M75的工作过程
      (1)当风挡玻璃雨刮器/清洗器开关S82置于OFF挡时,前雨刮器电机不工作。
    (2)当风挡玻璃雨刮器/清洗器开关S82置于INT挡时,车身控制模块K9的X1-21接收到搭铁的低电位信号,车身控制模块K9的X2-29通过车身控制模块K9内部间歇接地,从而控制前雨刮器电机M75间歇工作。其控制电路为:蓄电池B+→F210UA→KR 12B风挡玻璃刮水器继电器线圈(3-1)OX204-14→车身控制模块K9的X2- 29→搭铁。由于X2-29端子间歇性搭铁,KR 12B继电器线圈间歇通电,导致KR 12B继电器触点周期性闭合和断开,前雨刮器电机M75间歇工作。电机工作电路为:蓄电池B+→F210UA →KR12B风挡玻璃刮水器继电器触点(4-2)→KR 12C风挡玻璃刮水器速度控制继电器触点(2-4)→风挡玻璃雨刮器电机M75(5-4)→搭铁。
      (3)当风挡玻璃雨刮器/清洗器开关S82置于LOW挡时,车身控制模块K9的X1-16接收到搭铁的低电位信号,车身控制模块K9的X2-29通过车身控制模块K9内部直接搭铁,KR 12B继电器线圈常通电,KR 12B继电器触点常闭,风挡玻璃雨刮器电机M75一直低速工作,其线圈控制电路和雨刮器电机M75工作电路与间歇挡一致。
      (4)当风挡玻璃雨刮器/清洗器开关S82置于HI挡时,车身控制模块K9的 X1-13接收到搭铁的低电位信号,此时车身控制模块K9将控制X2-29搭铁,使KR12B继电器线圈常通电,KR 12B继电器触点常闭;同时车身控制模块K9将控制X2-19搭铁,使KR 12C挡风玻璃刮水器速度控制继电器的线圈常通电,KR 12C继电器常开触点(2-4)闭合,使风挡玻璃雨刮器电机M75高速运转。

[1] [2]  下一页
