一辆行驶里程仅有21km、配置3L AJ20 P6H发动机的2021年路虎揽胜。该车无法连接诊断仪读取车辆模块信息。

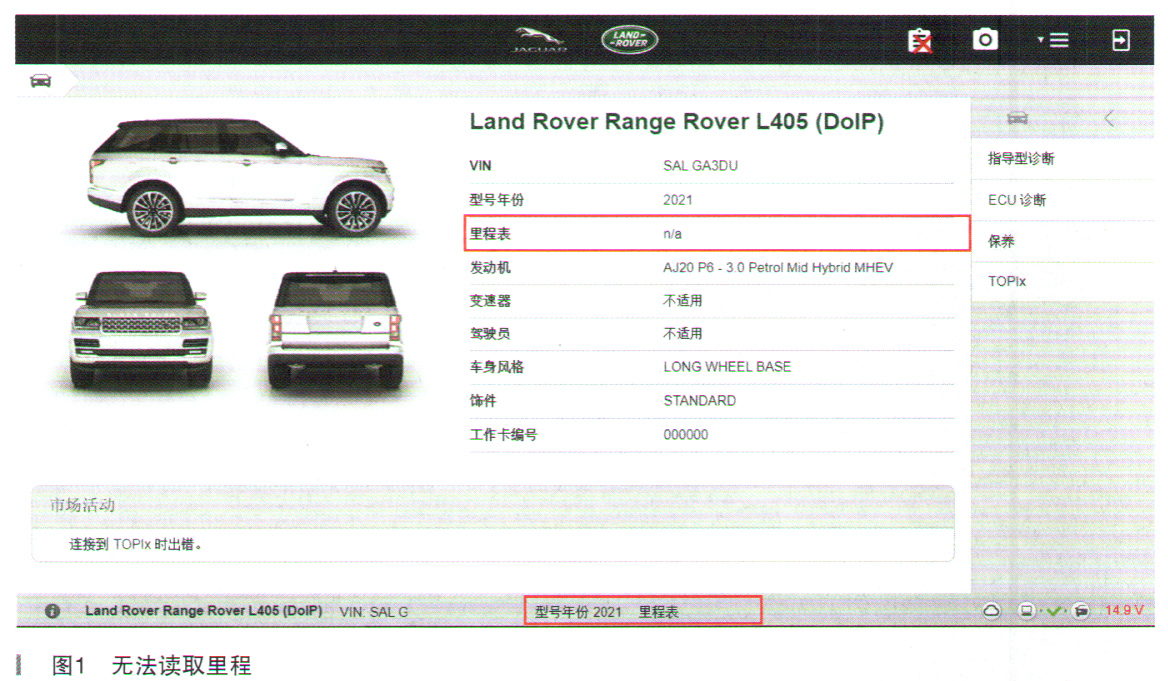

故障诊断：（1）打开车辆点火开关，连接车辆诊断仪后无法读取当前里程数，如图1所示。
（2）运行诊断仪驱动车辆控制模块程序，发现无法运行车辆诊断程序，运行读取车辆控制模块信息发现无法与车辆控制模块通信，无法读取车辆控制模块信息，如图2所示。
（3）连接诊断仪，发现此故障与环境温度无关，永久性存在。
（4）检查车辆无加装和改装物品，无相关维修记录。
（5）启动车辆，发动机运转正常，仪表无任何故障提示，无任何故障灯点亮。
诊断思路：
（1）诊断仪与车辆软件不兼容，无法读取车辆信息。
（2）诊断仪DOW软件版本与车辆不兼容，无法读取车辆信息。
（3）诊断控制插头存在虚接或接触不良。
（4）诊断VCI唤醒电源故障。
（5）车辆诊断插头与车身CAN网络通信故障。
（6）车辆诊断插头与车身以太网络通信故障。
（7）车身网关模块故障。
诊断过程：
（1）检查车辆诊断插头，安装良好，无松动、腐蚀、退针现象。更换诊断仪，将诊断仪设置英文模式测试，连接车辆，依旧无法读取车辆控制模块信息，检查连接VCI指示灯，指示已连接车辆。排除诊断仪故障。
（2）将车辆
蓄电池负极电缆断电约15min，连接诊断仪依旧无法读取车辆信息。

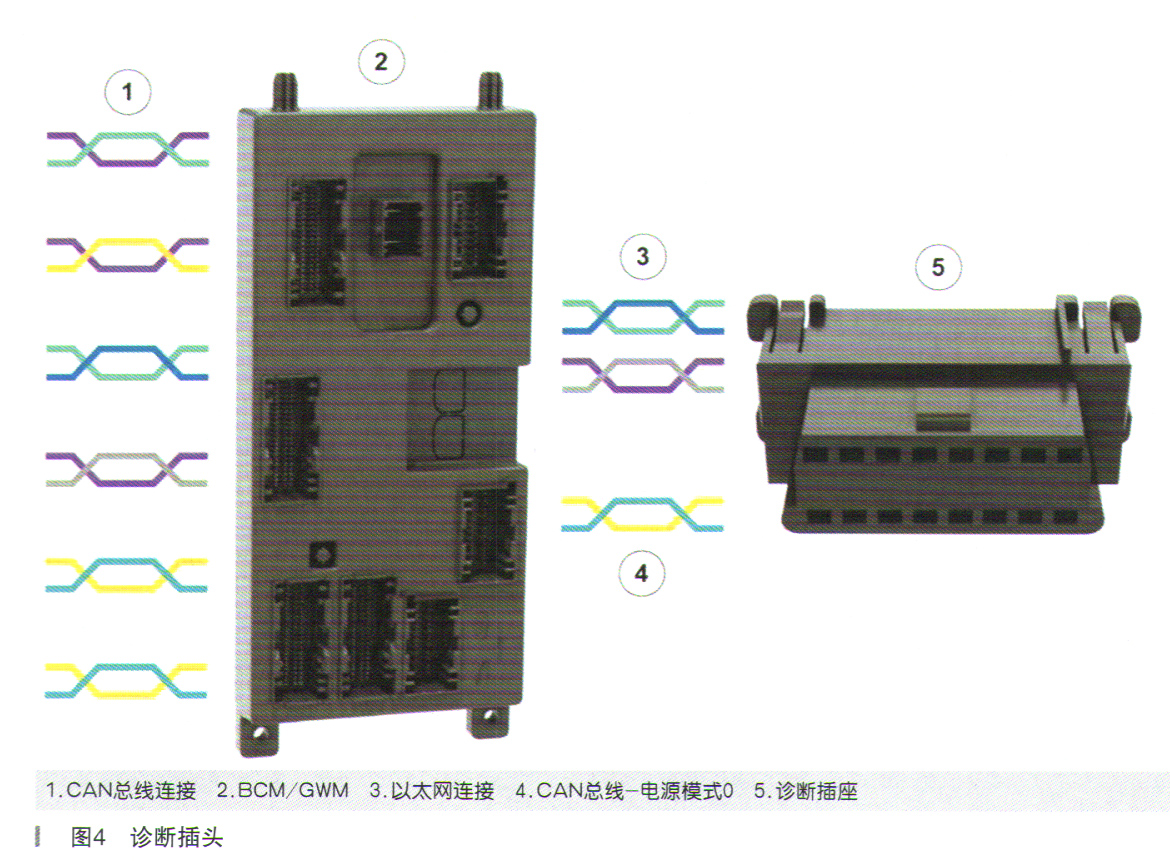

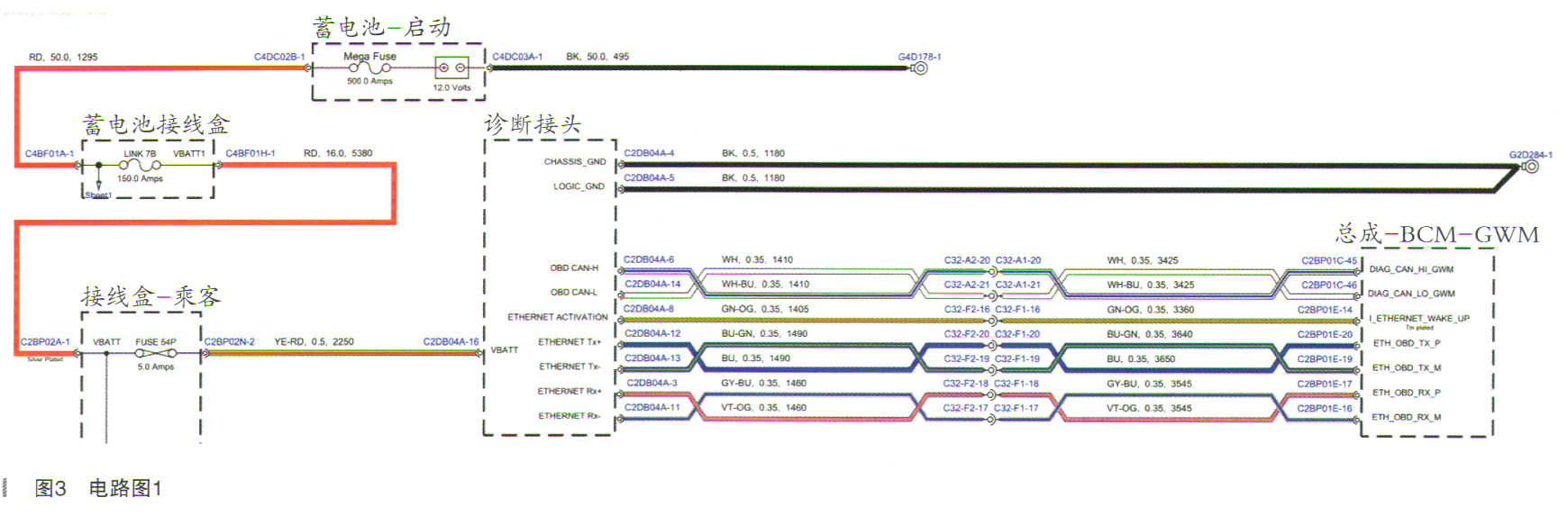

（3）参考电路图（如图3所示），连接诊断仪DOW进行测量，连接诊断仪后诊断插头电压。诊断插头如图4所示。
