一辆行驶里程约6.2万km的2011年路虎揽胜5.0L V8 SUV。客户反映：该车停放一天后无法启动，打开钥匙门，仪表显示有多个故障灯亮如图1所示。

    故障诊断：
    （1）经检查车辆无法启动，启动机不工作，且仪表有多个故障灯亮。
    （2）连接SDD调取相关故障码，故障码为：U000121-00（IPC、TCM、RCM等模块与ABS块失去通讯），如图2所示。

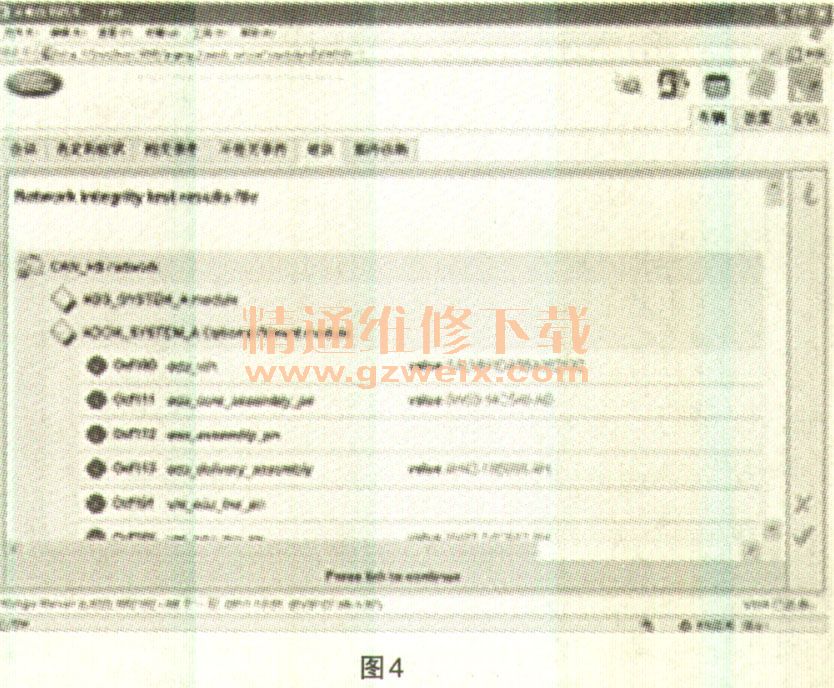

    （3）进行完整性网络测试为：ABS不通讯，如图3和图4所示。根据以上数据分析，有两种原因导致此类故障现象：一个是ABS模块没有供电或搭铁，一个是ABS模块自身故障。

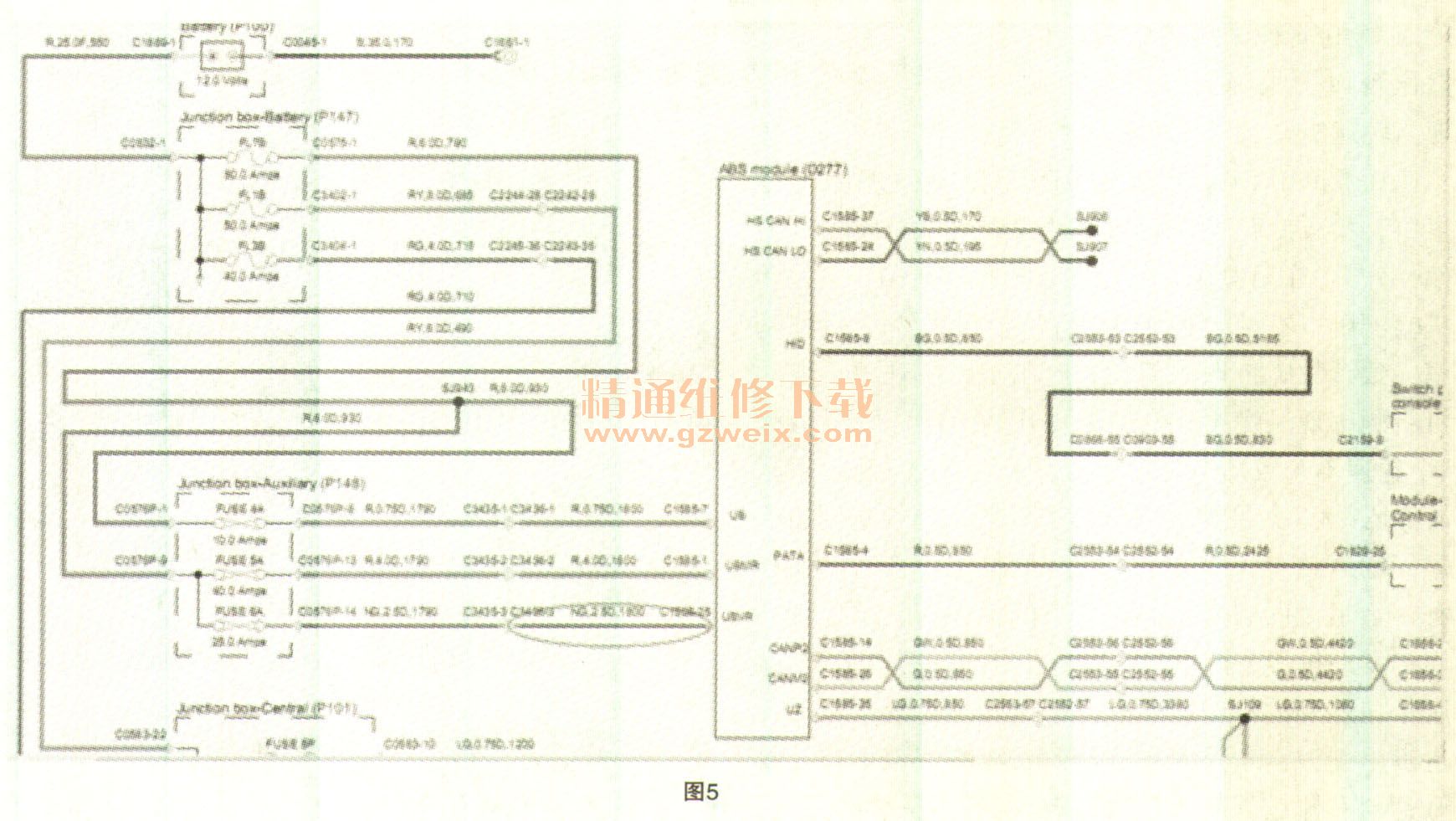

      （4）参照电路图（如图5所示），检查BJB中的给ABS模块供电保险（7号保险）没有熔断，经检查AJB中给ABS的供电保险（6号保险）已经熔断，分析该供电线路可能搭铁，拔下ABS模块（D277）的插头，测量C1585-25的对地电阻为5Ω，阻值太小，说明此段线路有短路现象。

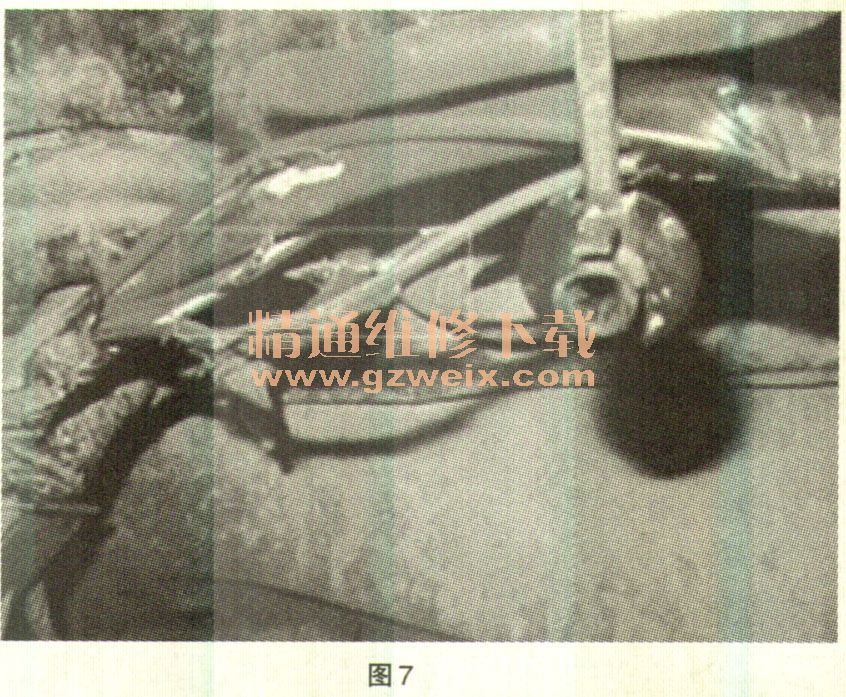

    （5）查阅Toplx，C3435的插头在蓄电池的后下方，拆下蓄电池和其他相关部件，发现此处有棕绿色线束已断开，如图6和图7所示。



      （6）连接好线束，故障排除。
    故障排除：重新连接好AJB到ABS模块的线束。
