分析： 根据原理图来判断分析鼓风机不工作有以下几个因素导致：

1：鼓风机相关的保险丝损坏；

2：鼓风机本身的故障；

3：鼓风机调速电阻损坏；

4：空调控制模块损坏；

5：鼓风机相关的线路故障

排查过程： 1、检查保险、空调控制模块、替换调速电阻后，故障依然存在，猜测有短路或断路的现象。

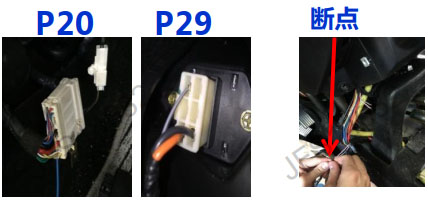

2、用万用表检查空调控制模块P20插头2号针脚至鼓风机P29插头16号针脚线路导通和电阻都正常，再检查P20插头3号针脚至鼓风机P29插头10号针脚GY/WH导线发现是断路的，故障点找到了，应该就是该导线中间某个地方断路了。检查发现该跟线束断了，修复后鼓风机恢复正常



提醒： 该导线经一个插头后改变颜色，在线路图中没有体现

总结：根据原理查找问题，排查难点，节省时间
