欧拉R1开空调时仪表报警且关闭空调系统
来源:汽车维修技师  作者:佚名  2022-01-22 10:03:53

     一辆行驶里程约1.6万km的欧拉R1。客户反映:该车在行车中使用空调制冷或者制热时,仪表上偶尔会出现故障灯闪烁情况,然后多媒体大屏显示空调关闭,再次开启时无法开启。

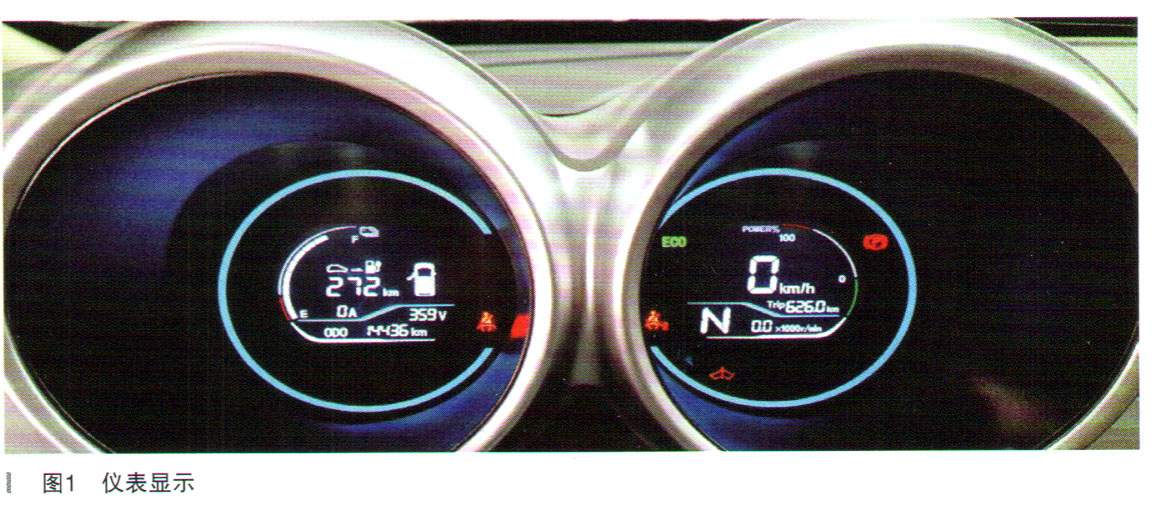

    故障诊断:首先要确定故障现象,通过故障诊断仪辅助找到可能的故障点。通过反复试车,仪表上整车故障灯闪烁,大屏上的空调界面全部自动关闭(如图1所示)。
    用诊断仪读取空调系统、VCU控制器内的故障码,空调系统没有故障码,VCU控制器报U016487空调超时错误。

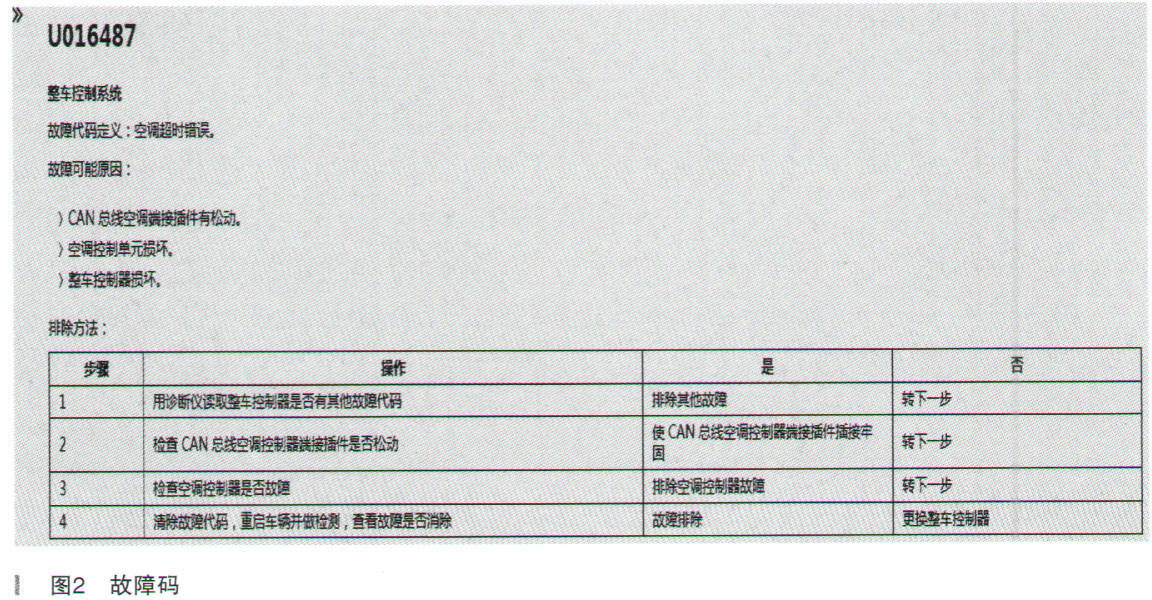

    根据故障码分析应该是整车控制器与空调扑制器失去通信后,切断了空调系统的工作。为了确认自己的分析方向没有错,通过维修手册查询相应的故障码(如图2所示)确定维修方向。
    通过维修手册确定诊断方向,重点放在空调控制器的电源、搭铁、CAN通信和空调控制器、整车控制器等是否异常。

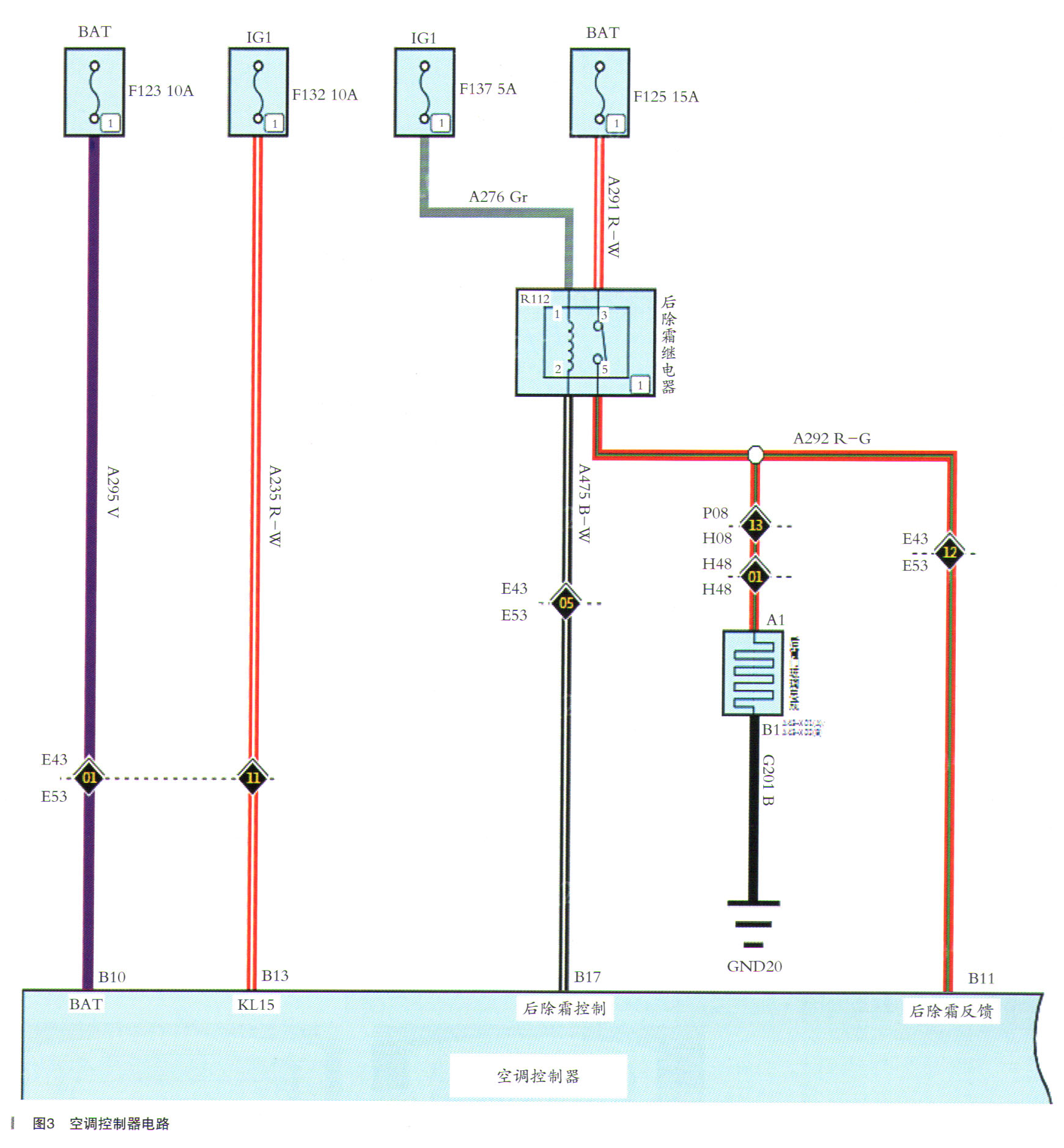

    首先根据电路图(如图3所示),查询确定空调控制器的电源、搭铁和通信线。

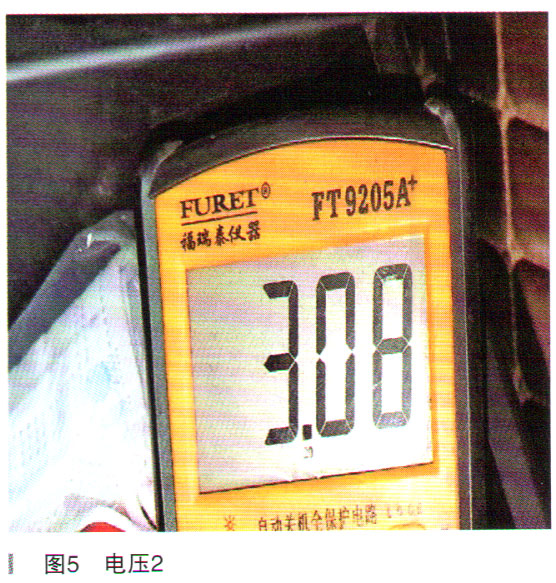

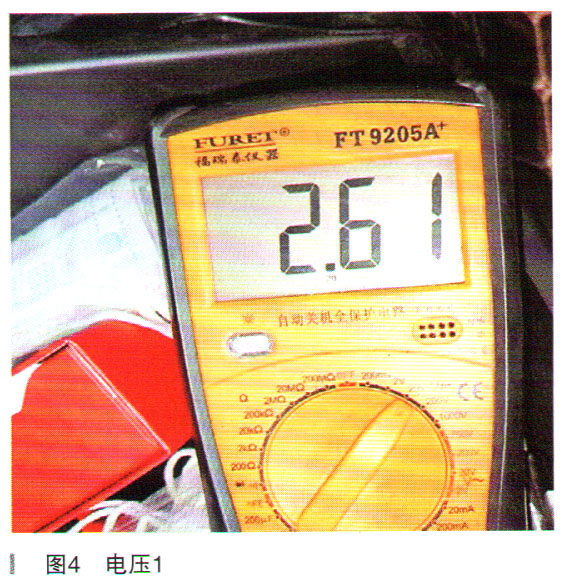

    测量空调控制器的电源、搭铁无异常,测量CAN-H时,发现偶尔有跳变,从2.61V跳到3.08V(如图4、图5所示)。此时基本可以确定是CAN-H线路有接触不良现象,类似断路情况。

    测量CAN-H段,尝试晃动相关线束插头,轻轻晃动鼓风机旁的插头时,故障再现。尝试刘一插头处理后,反复试车,故障未再现。
    故障总结:高压电动汽车空调系统的制冷工作原理与燃油车基本一样,不过都属于高压部件,维修时做好安全防护。制热模式会有明显不同,因为没有发动机,所以温度来白PTC加热芯。有通过直接对空气加热把热气直接送入车内的,也有类似发动机工作模式,通过PTC把冷却液加热后,靠冷却液循环后,把热气送入车内。
