欧拉黑猫R1无法启动故障检修
来源:汽车维修技师  作者:佚名  2021-10-24 08:46:12

     一辆行驶里程约2万km的长城欧拉黑猫R1。客户反映:该车无法启动,有时偶尔可以启动,行驶10m左右再次熄火。

    故障诊断:读取故障码,BMS内报P10E013加热膜过温(如图1所示)。查询资料,车辆动力蓄电池内有两个加热膜温度传感器,通过诊断仪无法读取加热膜温度相关数据,只能尝试价包检查相关传感器线路、插头和故障件本身是否存在异常,如果都没问题的话,那就有可能是BMS控制器故障。
    拆包找到两个传感器的位置(如图2所示),分别是温度传感器1和温度传感器2(白色插头)。
    测量温度传感器1电阻值为78.7kΩ(如图3所示),测量温度传感器2电阻值76.7kΩ(如图4所示),传感器1和传感器2做对比,没有太大区别,并与正常车辆传感器电阻值对比,也在正常范围内。现在根据故障码,只能确定是传感器相关有问题,无法锁定是哪一个温度传感器有问题。一般采用替代法,分别更换新件,反复测试让故障重现。但没配件,只能尝试断开温度传感器1,连接温度传感器2,启动车辆看下故障是否重现。反之连接温度传感器1,断开温度传感器2启动看下是否故障重现。

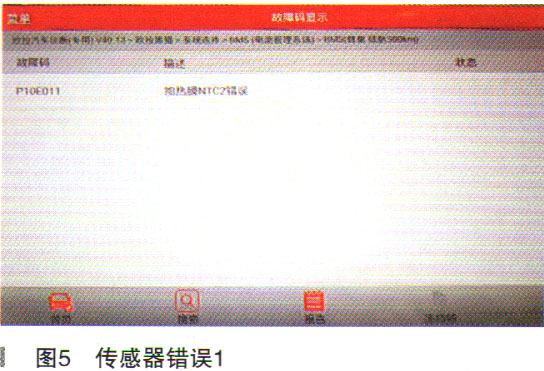

    分别断开温度传感器1或者温度传感器2时,不启动读取BMS都会报相应的传感器错误,如图5、图6所示。


[1] [2]  下一页
