断开X600插头后发现除右前车窗无法工作且其他3个车窗均可以正常工作了。

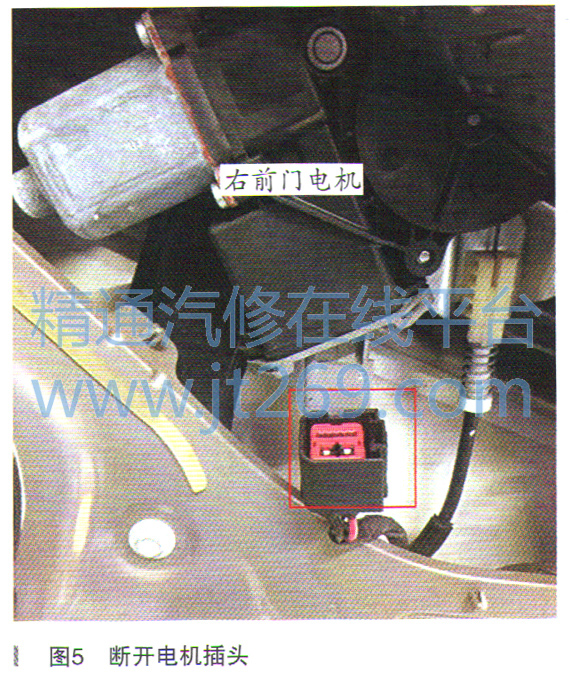

X600上连接至车门内有诸多线束，进一步检查，断开右前门车窗电机插头（如图5所示）后与断开X600效果一样，判断电机内故障引起两前车窗无法正常工作。
根据上述检查结果，对右前车窗电机更换处理。进一步分解电机发现内部集成电路有烧蚀和进水过的痕迹。更换好后，车辆恢复正常。
故障原因是右前门车窗电机故障，导致
BCM模块相关联的整条LIN线通信异常。
故障排除：更换失效的右前车窗电机，并读入车窗最低和最高位置。
故障总结：该案例由于右前门车窗电机内部故障引起的，因为右前门车窗电机是并联在左前门车窗电机电路中，会引起左前门车窗失效的故障。
对于该车故障较为少见，一般车窗故障大多为各个车窗故障，部分因车辆天窗水管堵塞引起车辆进水导致电路电阻过大或开路比较常见。
当按故障码诊断时维修手册的诊断步骤比较宽泛时应以实际车辆存在故障现象分析，来确定故障诊断方向。
因车辆实际测量电路均正常且无开路和断路现象存在且LIN线上有连接多个设备时，应逐一断开相连设备进一步缩小故障范围。
