别克新君威轿车空调制冷故障诊断与排除
来源:汽车电器  作者:佚名  2018-05-03 08:56:32

    摘要:本文以空调系统不制冷故障为案例,介绍上汽通用别克新君威轿车空调系统原理。通过分析制冷系统的工作原理.与电路控制策略,运用故障诊断流程,对故障进行合理分析并判断,井进行检修排查,最终确认为接线器线路故障所致。从而避免了拆装原件等多工时且无成效的工作环节,提高了工作效率。

    1 空调系统介绍
    汽车空调系统主要零部件包含:HVAC控制模块(K33)、空调压缩机电磁阀、空调压力传感器、温度传感器(8个传感器)、空调控制按钮开关(面板)等。用户通过操作控制面板的按钮,发送信号到空调控制模块,空调控制模块接收控制信号后,通过判断当前发动机工况、车内外环境及制冷系统状态等条件,判断是否达到启动条件,接着输出控制信号到执行单元,执行元件执行所接收到的指令,并将结果输出到显示单元。
    通过汽车空调系统的工作,把车厢内的温度、、湿度、空气洁净度等调整和控制在最佳状态,为乘员提供舒适的乘坐环境,对确保安全行车起到重要的保障作用。

    2 别克新君威空调制冷系统工作原理

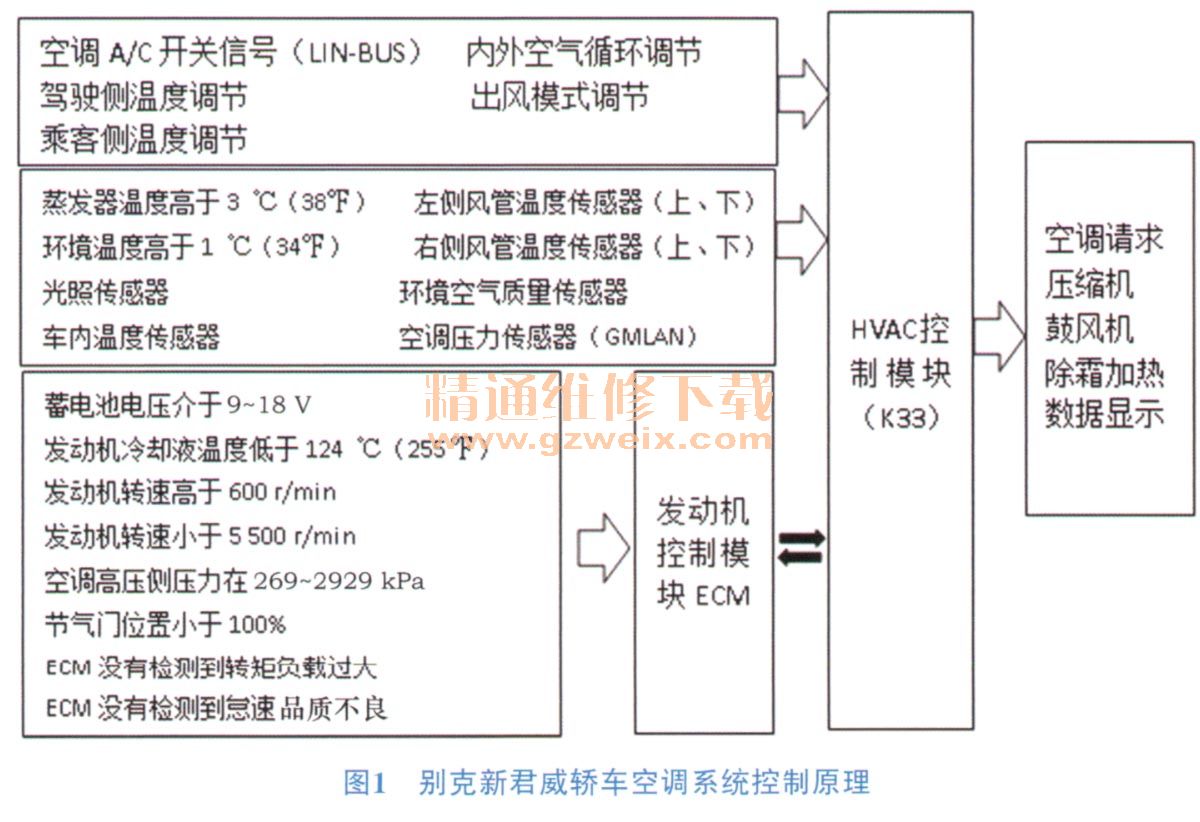

    别克新君威轿车采用的是自动空调系统,具备左右座位独立温控功能,其工作原理如图1所示。车辆乘客操作空调控制面板,控制面板通过LT N总线向HVAC控制模块发出请求信号)HVAC控制模块采集各传感器的信号,同时将空调请求通过GMLAN总线发送给发动机控制单元ECM。ECM根据发动机及相关零件当前工况,通过GMLAN总线对HVAC控制模块的请求做出回应,HVAC控制模块根据以上信号,给空调压缩机电磁离合器发出脉宽调制信号,控制压缩机搭铁。

    压缩机运转,带动制冷循环系统工作,从而产生制冷效果。新君威空调系统与以往别克车型略有不同,其空调系统能否正常工作,不但需要空调控制单元有正确的信号输入与输出,而且还需要满足有正确的信号输入到ECM。

    3 故障现象
    一辆行驶里程约2万km的2014年产别克新君威2. 0L轿车,车主反映开启空调后无冷风吹出。故障具体为:接通点火开关,仪表各指示灯自检正常,驾驶人信息中心无异常报告。空调控制面板上各功能键正常,各项操作均能正常反馈并显示。按下空调开关A/C按键,雪花状按键指示灯亮,但出风口温度一直无下降,明显无制冷,经检查发现压缩机无动作。空调控制面板图示见图2。

    4 故障分析
    通过观察故障车辆的状况,分析压缩机无动作的原因。汽车空调压缩机由电磁离合器来控制,压缩机不动作的原因可能是压缩机自身故障,也可能是制冷系统故障或控制线路故障,导致压缩机达不到启动条件。结合上汽通用诊断策略,借助由简而繁、由外而内的维修思路,故障原因可能为以下几点。
    1)压缩机自身故障由于机械故障,导致压缩机抱死,无法正常运转,因而系统无法正常工作。如果是压缩机自身故障,则检修工作量非常大,且该车使用年限较短,可能性不高。
    2 ) HVAC空调控制模块内部故障。由于控制模块内部故障,操作面板操作按键失效,无法完成指定操作,且无对应反馈。但根据故障现象,操作面板各项操作正常,且有反馈,这一可能性非常低。
    3 ) HVAC空调控制电路故障。该车整车大量采用车载网络通信,由于操作面板操作正常且有反馈信号,网络通信线路故障可能性较低。
    4)系统线路连接故障。根据故障现象,压缩机无动作,但控制电路操作正常,可能存在线路连接存在开路/短路等故障。
