大众迈腾GTE偶尔无法启动
来源:汽车维修技师  作者:佚名  2022-06-13 08:37:02

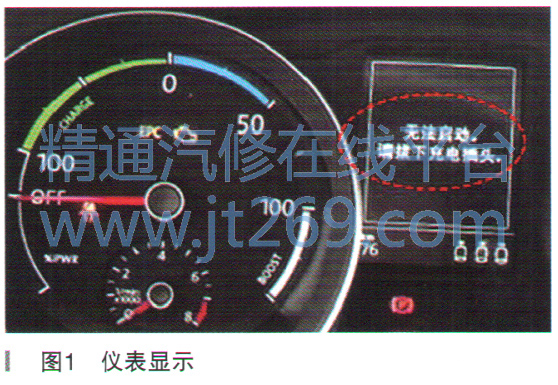

     一辆一汽大众迈腾GTE轿车。该车偶尔出现无法启动,仪表提示拔掉充电插头。不一定停多久后自己会恢复正常,如图1所示。

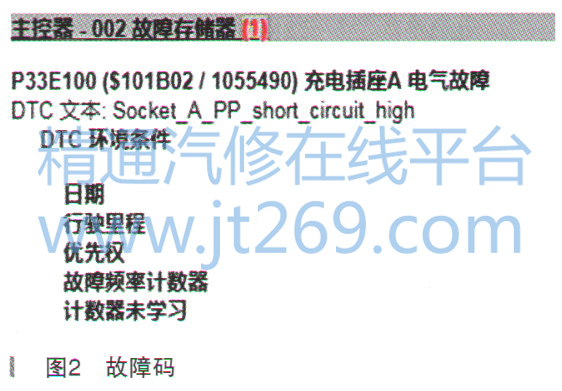

    故障诊断:诊断仪检查故障码及提示,如图2所示。
    当在车内检测时,由于充电座盖板无法打开,通3山应急方法,将盖板打开后,发现充电座上指示灯是黄色的。
    根据故障提示且当时并没有给车辆充电,黄灯点亮是不正常的(如图3所示)。初步怀疑充电座自身存在问题。
    更换车载充电机试车,故障依旧。
    后期在检测过程中,发现充电器的线束插头有维修过痕迹,发现1号、15号、23号、24号、44号均有被动过的痕迹。
    将23号拔出查看针脚,插针没有发现异常。
    使用其他插脚的针脚实验该位置锁止部件,发现其他插针也不能锁止,确定插头内部存在问题。查阅电路图,该插脚是到前部充电插座的,根据控制单元里报的故障,怀疑该线存在问题。

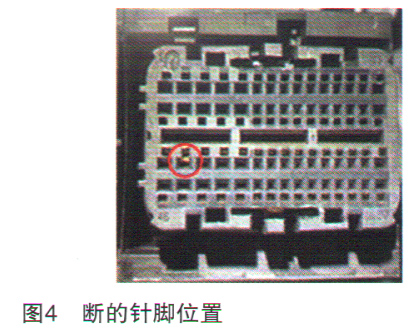

    由于更换此线束操作复杂,尝试更换低压插头。组装旧的插头过程中,发现23号脚内还有断的针脚,如图4所示。
    将断脚去除后,尝试使用正常针脚试验,确认23号脚可以锁止,确定故障点,如图5所示。:

    故障排除:拔出多余针脚,更换充电器低压线束插头。
    故障总结:对混合动力新能源车型线路以及控制方式熟悉掌握,多多学习新能源知识,了解PHEV车型以及BEV车型的相同点及不同点,总结形成参考材料,以但指导后续诊断工作。
