故障现象： 空调有时候不工作，一般出现在上午 10 点至下午 5 点之间最容易出现。客户放应在其他站查了十多次都没有修好，空调系统部件基本上都换过了。故障还是没有排除。

故障诊断过程： 根据客户对故障的描述得知，故障车辆是在外界温度炎热的条件下，出现故障的频率高。而空调系统与外界温度有关的主要是发动机的冷却液温度和检测大气的外界温度。

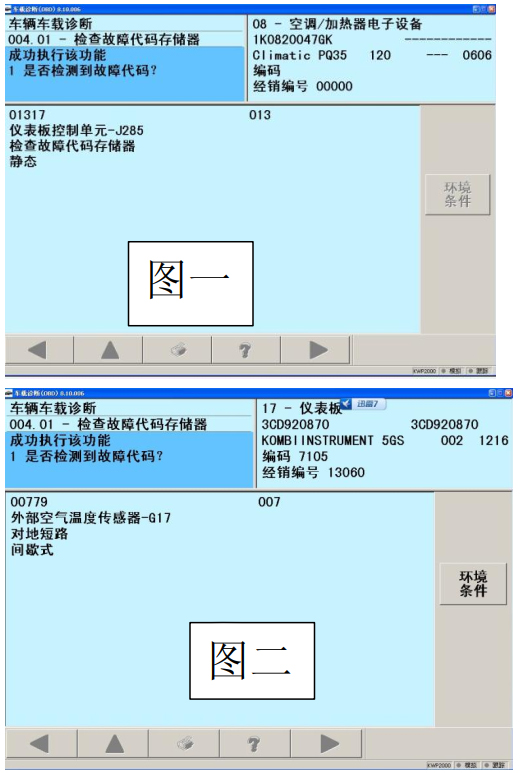

用 VAS5052 对网关进行诊断。发现 08 空调系统有一个 01317 仪表板控制单元故障（如图一），进入仪表有一 00779 外部空气温度传感器 G17 对地短路故障如下故障码（如图二）。

读取空调控制单元数据流查看外界温度传感器数据并且与仪表板温度显示以及和外界实际温度数值相比较基本一样。由于故障码显示是间歇式故障，查看G17 到仪表的线束未见异常，更换外界温度传感器。经过反复试车，故障还存在。并且故障出现时，仪表显示的温度和外界实际温度一样。清除故障码，故障依旧。更换仪表试车，故障排除。



故障原因分析： 由于仪表损坏，导致外界温度输入的数值偶尔中断，导致空调控制单元接收不到外界温度的信号。从而空调系统不工作。

故障处理方法： 更换组合仪表

案例点评及建议： 了解空调工作的原理，外界温度信号G17检测到外界温度的数值，传给仪表，空调控制单元需要外界温度的信号时，再从仪表中传输。知道这一原理后，此例故障就比较好处理了。
