大众CC轿车玻璃清洗液无法喷出
来源:本站整理  作者:佚名  2019-01-18 09:36:37

    一辆行驶里程约8.2万km的2012年一汽大众CC轿车。用户反映:该车的玻璃清洗液无法喷出,即便玻璃水储水壶中的玻璃水是满的,也无法喷出。
    检查分析:维修人员接车后首先进行试车,启动车辆后将雨刮开关向上提起,雨刮器可以正常工作,但是没有玻璃水喷出。然后打开发动机舱盖检查玻璃水储水壶,发现玻璃水是满的,确认故障与用户描述的一致。因为该车有前照灯清洗功能,所以维修人员尝试开启前照灯清洗功能发现一样没有玻璃水喷出。

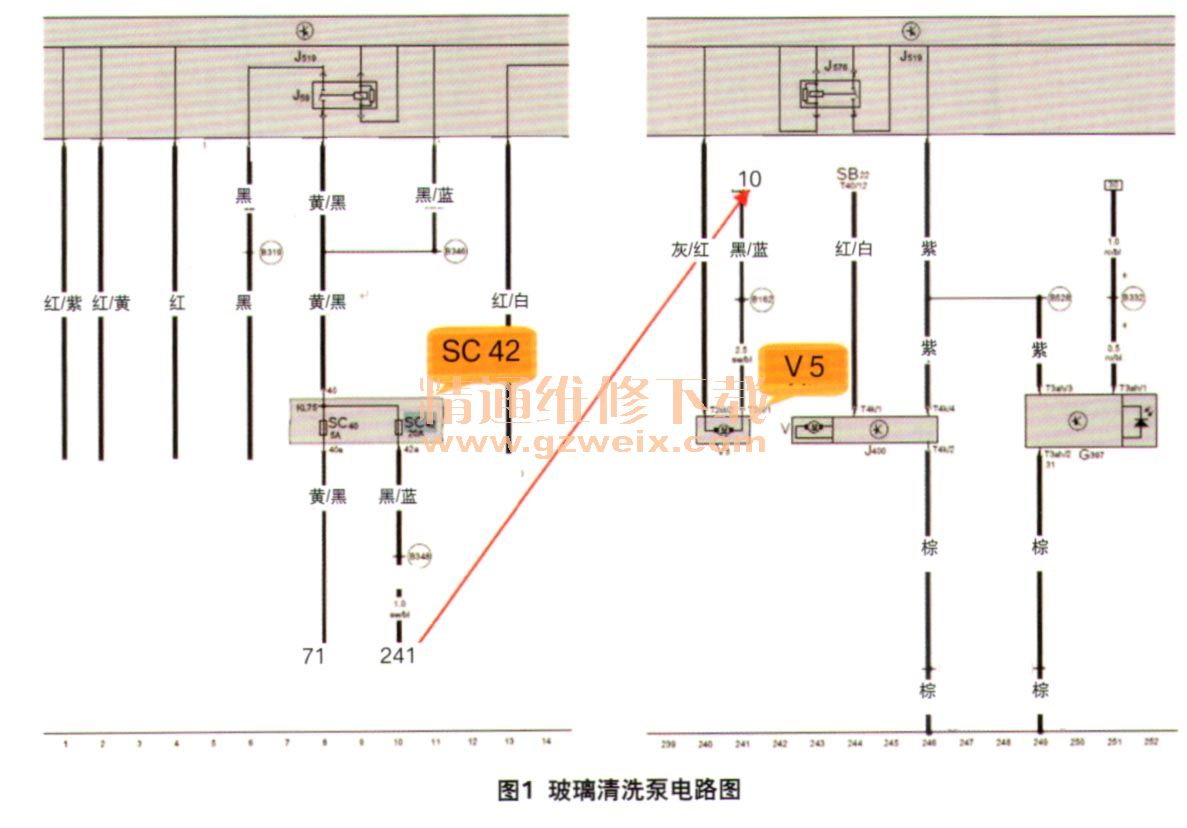

    使用故障诊断仪VAS6150A检查车辆的电气控制单元,发现有故障码:“00924-前照灯清洗器继电器-J39,间歇式断路/对地短路”。根据故障码信息,维修人员查阅了该车的系统电路图后得知,玻璃清洗泵V5(图1)和前照灯清洗泵V11(图2)分别由SC42与SC43进行供电,但现在2个泵同时不工作,而2个泵的熔丝同时烧断的可能性并不大,所以暂时先排除这个问题。



    查阅电路图发现,熔丝SC43的电流经过熔丝SB29,熔丝SC42的电流则是通过卸荷继电器J59的闭合获取的,而卸荷继电器J59的3号端子的电流也要经过熔丝SB29.也就是说,实际上熔丝SC42和SC43的电流都要经过熔丝SB29。根据电路图发现,如果熔丝SB29出现故障(图3),那么就会导致玻璃清洗泵、前照灯清洗泵、点烟器及座椅加热均不能正常工作。于是维修人员检查了点烟器和座椅加热功能,发现均不能使用。进一步检查发现SB29熔丝出现虚接问题。

    故障排除:修复熔丝SB29,故障排除。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
