一辆行驶里程约3.6万km、配置1.8T发动机、MIB第二代信息娱乐系统的2017年大众CC轿车。该车因MIB显示屏被小孩子使用硬物损伤后更换MIB显示屏（即信息电子设备J794），更换后出现倒车影像不能显示故障（如图1所示）。

    故障诊断：笔者首先试车确认故障现象，挂入R挡后，倒车摄像头翻转打开，不能显示倒车影像；导航、收音机、蓝牙等功能可以正常使用。
    询问维修人员在更换信息电子设备J794后，使用诊断仪都进行了哪些匹配操作？根据维修人员描述，更换后先进行了控制单元在线编码，接着启用了部件保护功能，之后执行了功能启用系统FFS。也进行了断电实验，故障现象也没有排除。

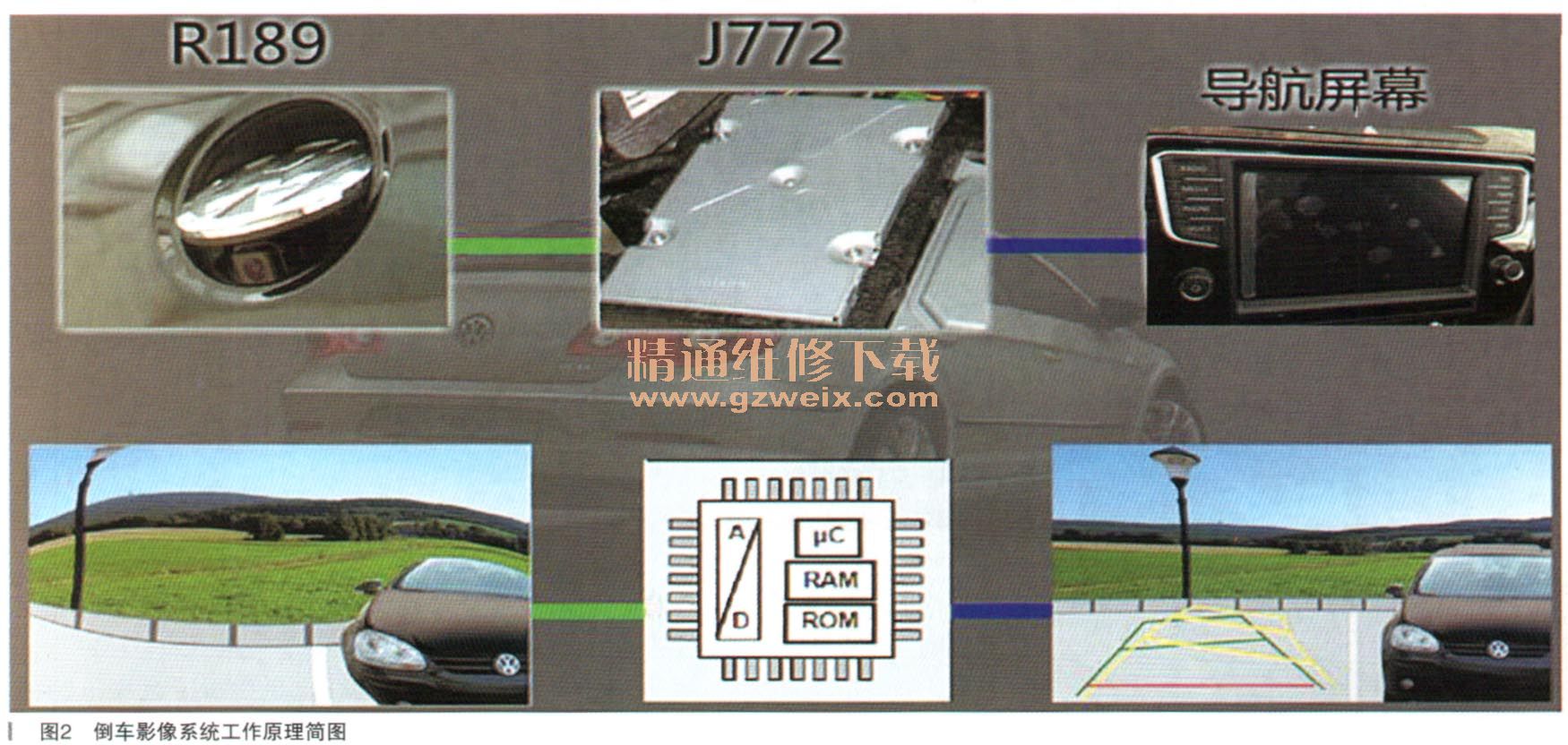

    该车型倒车影像系统的工作原理：倒车影像控制单元J772通过倒车影像摄像头R189识别后方的景物，并矫正转变为视频信息，将G85传递的转角信息转变成黄色的动态引导线信息，通过视频数据线传递到导航屏幕中，在屏幕上显示图像信息（如图2所示）。

    通过工作原理分析，此车在挂入R挡后，倒车摄像头翻转打开，显示屏不能显示倒车影像。就需要考虑是否是视频信号传输问题，但此车在更换信息电子设备J794之前倒车影像功能正常，故障基木可以锁定为信息电子设备J794本身故障或软件协议不匹配的情况。

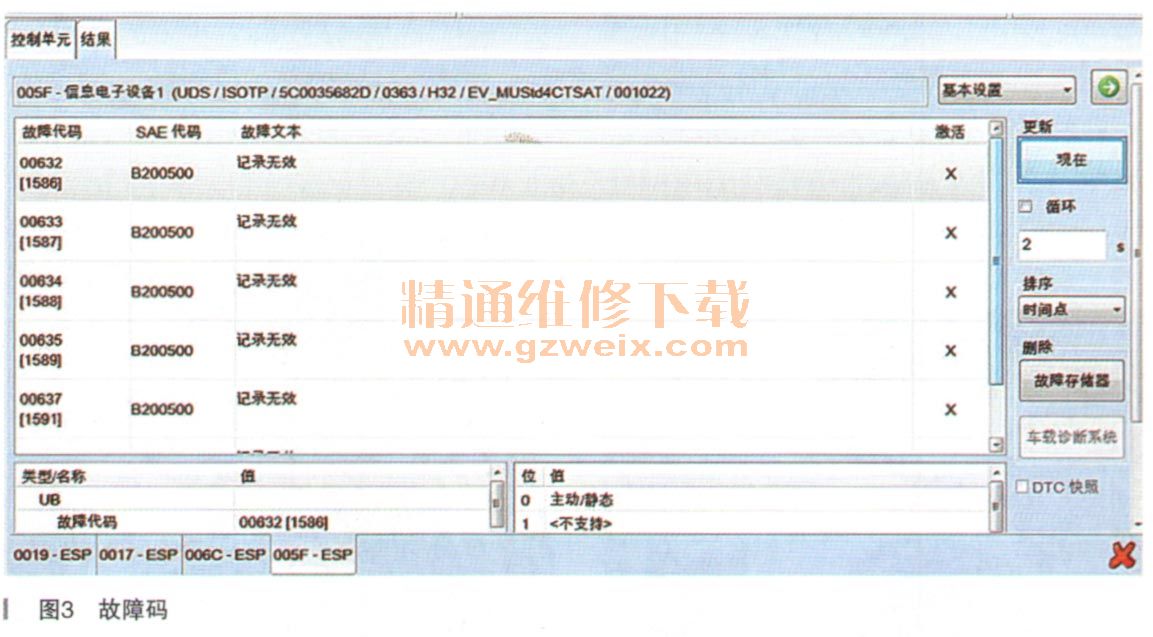

    分析至此笔者使用专用诊断仪VAS6150B读取故障码，检查发现在5F信息电子设备J794中存储有故障：“B200500记录无效”（如图3所示）。

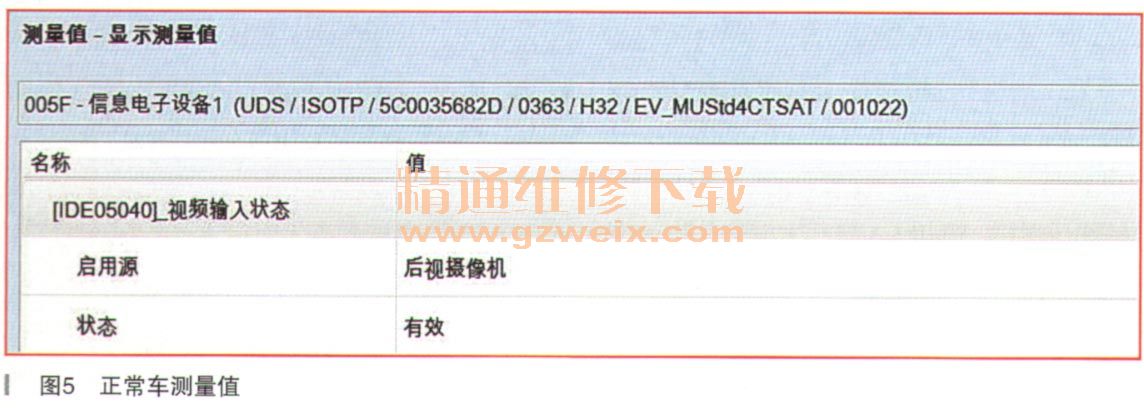

      接着读取测量值，挂入倒挡后观察，发现“视频输入状态”菜单下的“启用源”值为不可用，“状态”值为不可用，如图4所示。正常车辆  “视频输入状态”菜单下的“启用源”值为后视摄像机，“状态”值为有效，如图5所示。



      根据以上数据检查分析，是视频输入功能没有开通，接着对比了编码，未见异常情况，再次进行了“功能开通系统FFS”后故障依旧。尝试观察匹配功能，也没有相关的项目可以执行。此时故障陷入了僵局，笔者思考还有哪些内容是针对此种车型更换控制单元需要进行的项目呢？通过观察发现软件版本管理菜单有以下几种功能：
    ·功能开通系统（FFS）
    ·功能开通系统（FFS）状态
    ·匹配软件（在线）
    ·匹配软件（离线）
    ·控制单元软件配置
    ·联机给控制单元编码
    此车只剩下个“控制单元软件配置”没有执行匹配操作，尝试在线软件配置后，试车故障排除。
    故障排除：进行在线软件配置后故障排｝涂。

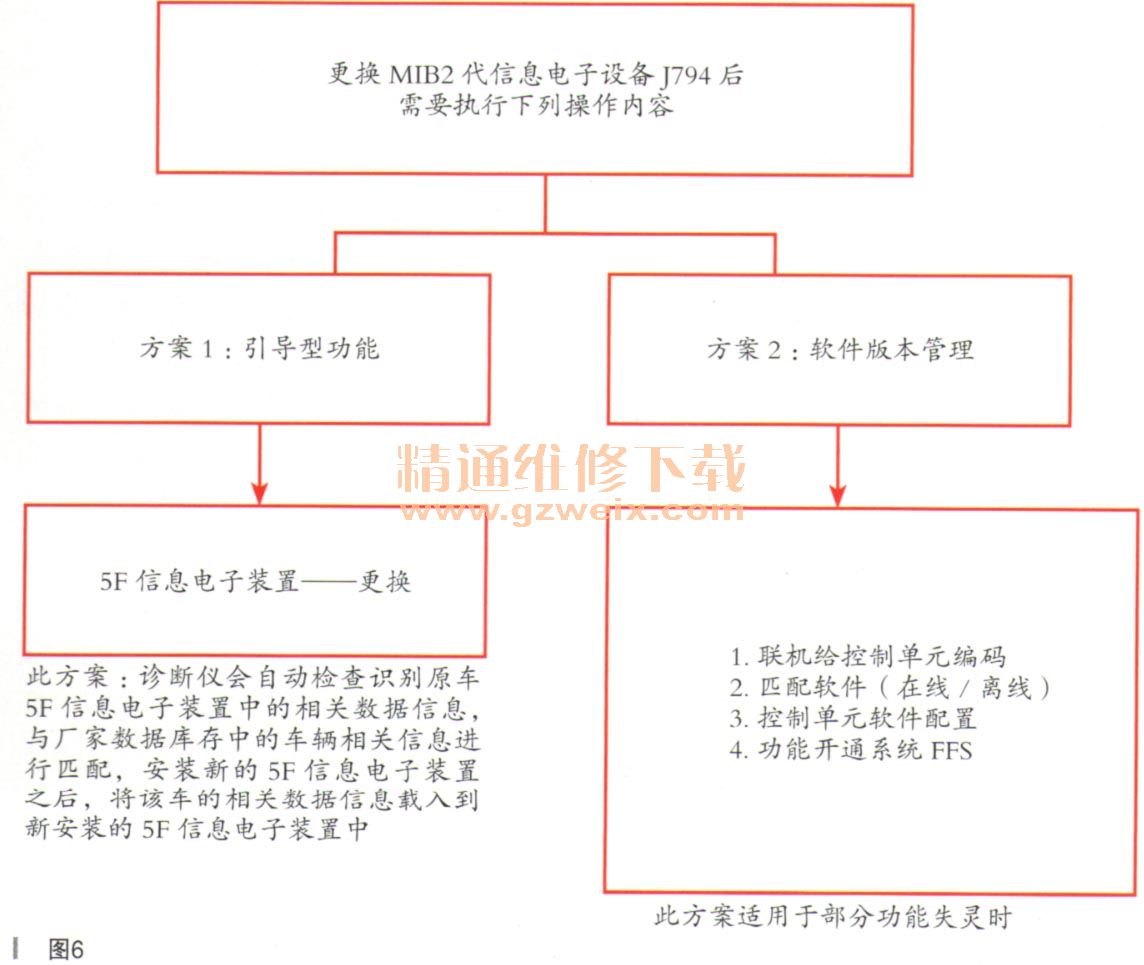

    故障总结：针对此款车型，如更换5F信息电子装置时，以下两种维修方案（如图6所示）：可以使用引导型功能的“5F信息电子装置一更换”菜单选项，诊断仪会自动检查识别原车5F信息电子装置中的相关数据信息，与厂家数据库中的车辆相关信息进行匹配，安装新的5F信息、电子装置之后，将该车的相关数据信息载入到新安装的5F信息电子装置中。

    也可以使用专用车辆诊断仪执行下列功能：联机给控制单元编码，软件配置5F信息电子装置，功能开通系统FFS，匹配软件5F信息电子装置。注：此方案也适用于部分功能失灵时。

相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
