大众迈腾倒车影像显示屏不显示后部影像
来源:本站收集  作者:佚名  2018-04-25 08:08:29

    一辆行驶里程约9.2万km的2012款大众迈腾轿车。该车倒车影像显示屏只显示OPS (Optical Parking System,可视驻车系统)功能,挂入倒挡,倒车影像显示屏不显示车辆后部影像,倒车影像摄像机处于关闭状态。
    故障诊断:连接故障检测仪(VAS 5052A),进入网关,发现“6C一后视摄像机系统”无法通信;进入导航系统,发现存储有故障代码“02873后视摄像机系统控制单元0772)无信号/通信”。根据以上故障信息,初步判断该车的可能故障原因有J772数据总线故障、J772故障、J772供电或搭铁线路故障。

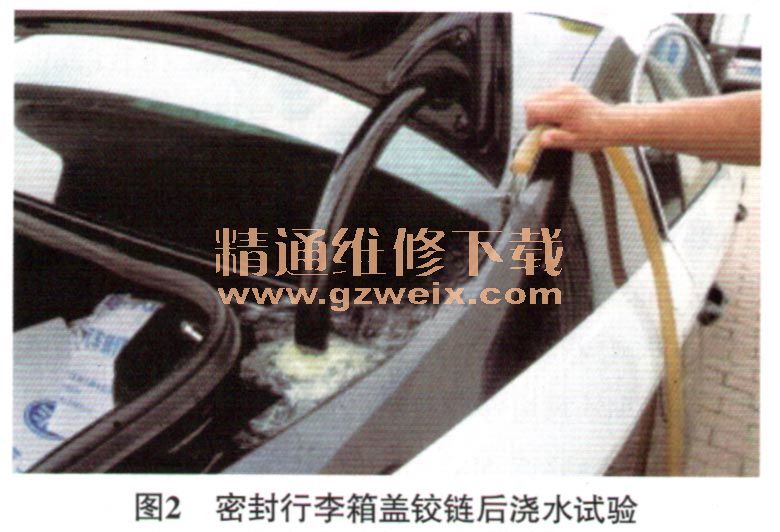

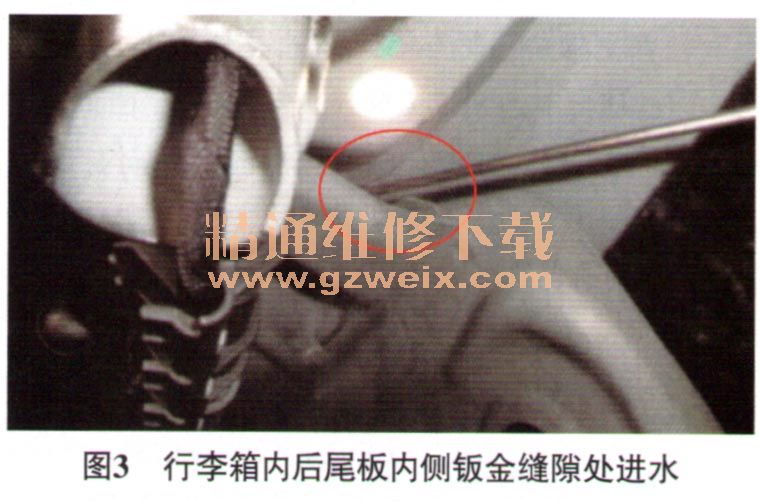

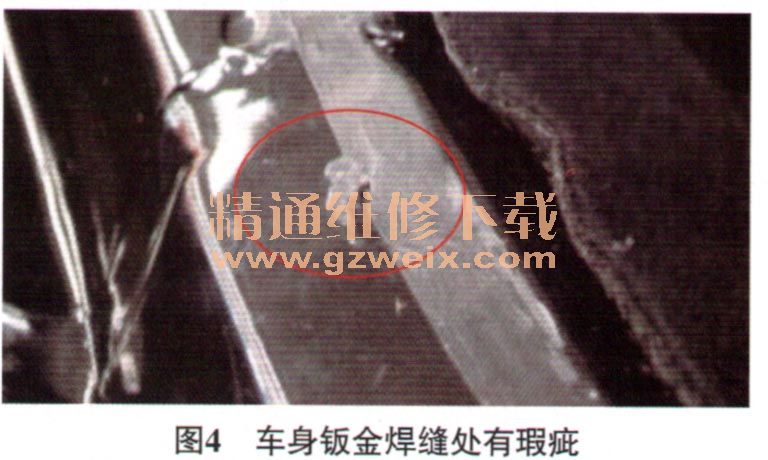

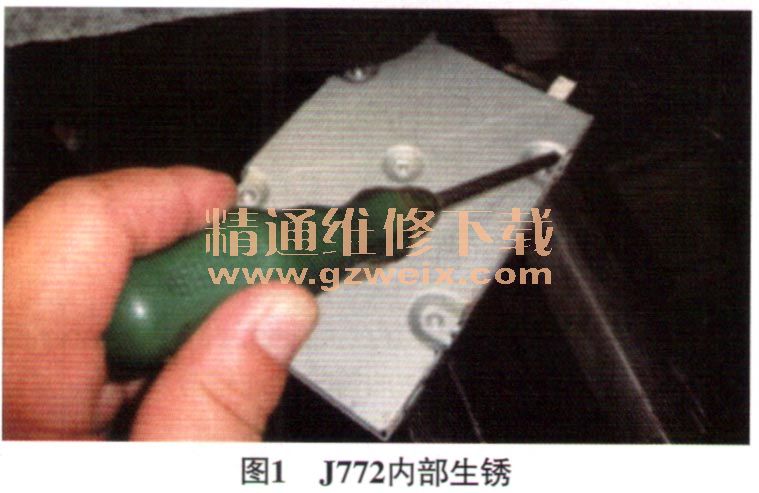

    检查J772的供电和搭铁,均正常,但在检查的过程中发现J772上有大量的水珠,且J772内部已经生锈(图1),判断J772已经损坏。那么,J772上的水是从何而来的呢?首先怀疑行李箱盖的铰链密封圈漏水。为确认故障点,用胶带纸对行李箱盖铰链密封圈处进行密封,然后反复进行浇水实验(图2),发现有水从行李箱内后尾板内侧饭金缝隙处流出(图3),从浇水位置基本可以断定水并不是从行李箱盖铰链密封圈处进入的,而是从后风窗玻璃右下角的粘接处进入的。拆卸后风窗玻璃,基本可以确认漏水时由于后风窗玻璃右下角车身饭金焊缝处有瑕疵(图4)造成的。至此故障已经查明,是由于后风窗玻璃右下角车身焊缝有瑕疵致使行李箱进水,造成J772损坏导致的。

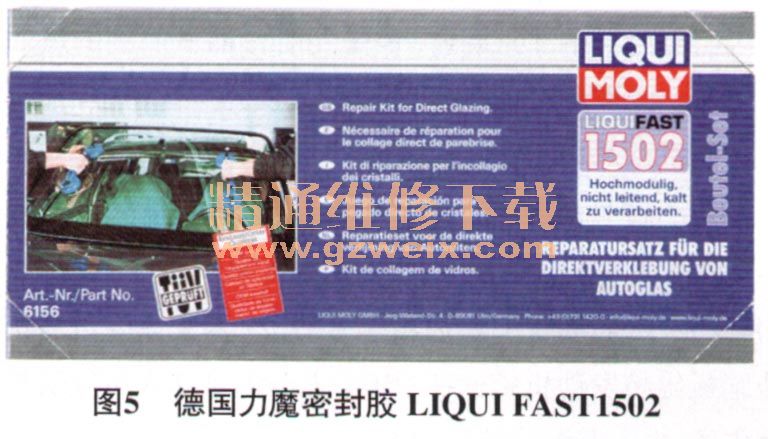

    故障排除:处理车身饭金焊缝处的瑕疵,涂抹德国力魔密封胶LIQUIFAST1502图5),2h后重新安装后风窗玻璃,经反复大量浇水试验确认无漏水点后,更换J772后试车,故障排除。


相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
