一辆装备CGM缸内直喷发动机及6挡双离合器变速器的2011年大众CC轿车。用户反映该：车倒车影像偶发性无法使用。

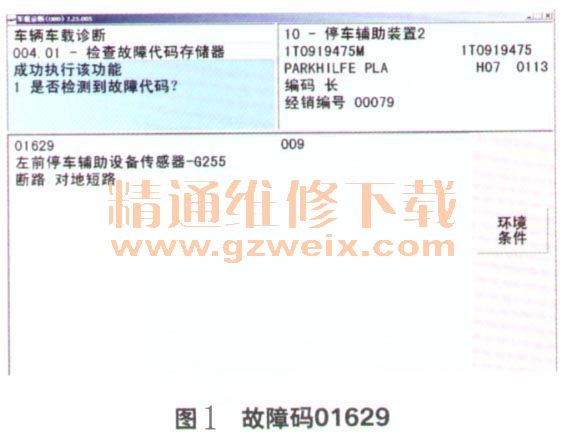

    检查分析：维修人员首先进行路试，挂入倒挡后，停车辅助系统无图像，倒车影像时有时无，操作停车辅助系统开关失效，此时换档手柄旁的停车辅助系统开关指示灯闪烁。然后连接故障诊断仪进行诊断，检查停车辅助控制单元系统中有故障码“01629—左前停车辅助设备传感器G255断路／对地短路”（图1）。

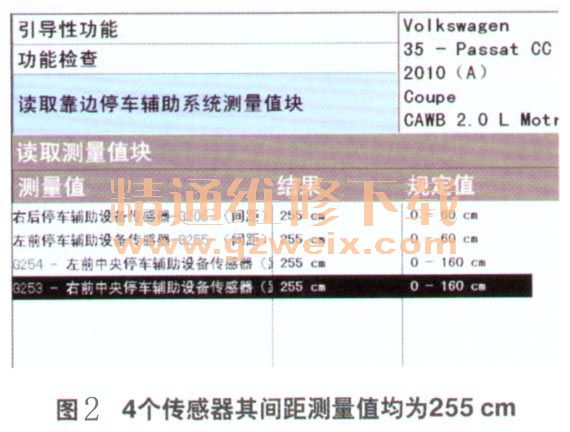

    维修人员读取停车辅助系统测量值，同时模拟障碍物贴近保险杠上的停车辅助设备传感器，距离不断变化，4个传感器其间距测量值均为255 cm（图2），由此说明停车辅助系统存在故障。

    根据故障码内容，更换左前停车辅助传感器，故障依旧；检查停车辅助控制单元，未发现端子损坏或进水的迹象；检查线路正常。最终判断是停车辅助系统控制单元故障。
    故障排除：更换停车辅助系统控制单元，故障排除。
    回顾总结：停车辅助系统通过传感器测量与前后障碍物之间的距离，停车辅助控制单元J791对测量的距离加以识别计算，再通过驱动系统CAN总线将计算的信息传递给数据总线诊断接口控制单元J533（网关）。J533在降低传输速率后，将J791的信息通过信息娱乐系统CAN总线传递给收音机／导航系统，导航系统根据数据调出已经存储在导航系统内的静态停车辅助图像。
    如果停车辅助控制单元J791已损坏，则对距离传感器测得的距离识别为255 cm，不在规定值范围内，无法通过CAN传输调出已存储在导航系统中的静态图片，因而导致停车辅助系统无法显示。
    另外，出现故障码“01629一左前停车辅助设备传感器断路／对地短路”，并非一定是停车辅助传感器损坏，停车辅助控制单元出现故障，系统也会出现此类故障码。
