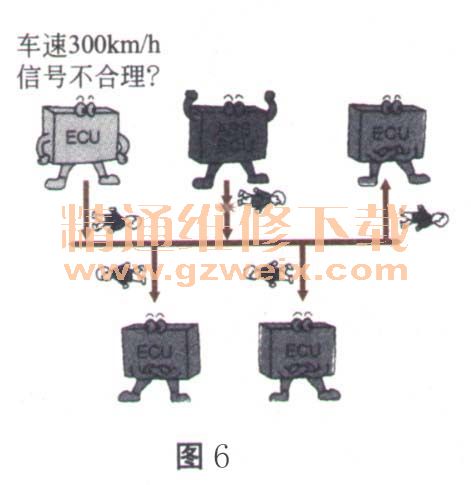

⑤来自控制单元XY的不合理信息：若本控制单元发现无法从控制单元XY收到正确信息，本控制单元存储此故障（如发送控制单元软件版本错误），如图6所示。

    例如，发动机故障码为29087 （ ABS控制单元有不合理的信息），它表示发动机控制单元接收到ABS的不合理信息，发动机控制单元经多次向ABS控制单元质询后，发动机控制单元经校验后仍判断该信息不合理，此时发动机控制单元就会存储29087这个故障码。

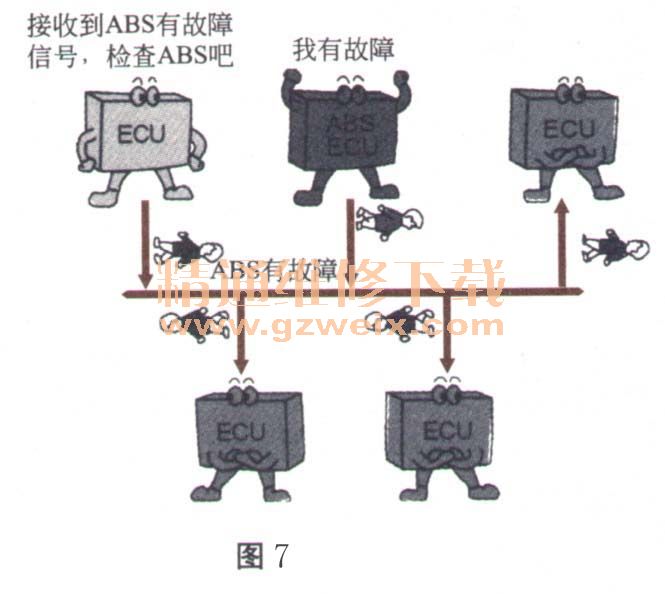

    ⑥控制单元XY检查故障记忆：若控制单元XY发送信息时，识别自身有故障，就会存储故障码，并向总线发出控制单元XY有故障的信息。本控制单元（接收方），接收到控制单元XY有故障的信息后，必须跳至替换功能（如惯性运行），但由于丢失控制单元XY的信息，将“控制单元XY有故障”的故障存储，如图7所示。

    例如，发动机故障码为53286（变速器控制单元，检查故障记忆），它表示变速器控制单元有故障后向动力CAN发出“变速器控制单元有故障码”的信息。发动机控制单元接收到此信息后，由于没有换挡／挡位／油温等信息，只能按故障保护状态运行。但此时变速器控制单元的故障导致发动机控制单元工作不正常，因此发动机控制单元会存储53286这个故障码。
