一辆装备CEA缸内直喷发动机及6挡双离合器变速器的2013年大众迈腾轿车。用户反映：该车倒车影像无真实图像。

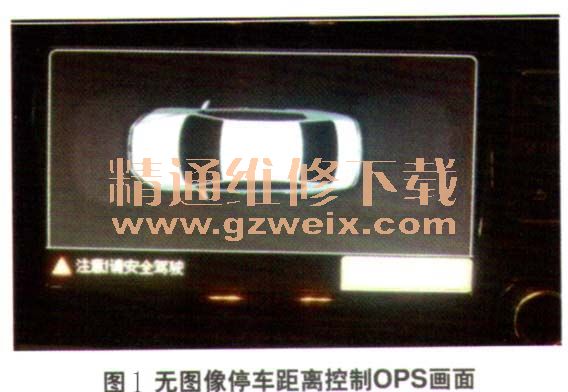

    检查分析：维修人员接车后，首先进行试车。挂入倒挡后，倒车影像画面颜色发红，约10s左右后，倒车影像画面自动切换到无图像停车距离控制OPS画面（图1）。连接VAS6150A故障诊断仪读取到如下故障码：02283—与终端单元的视频连接断路（图2）。

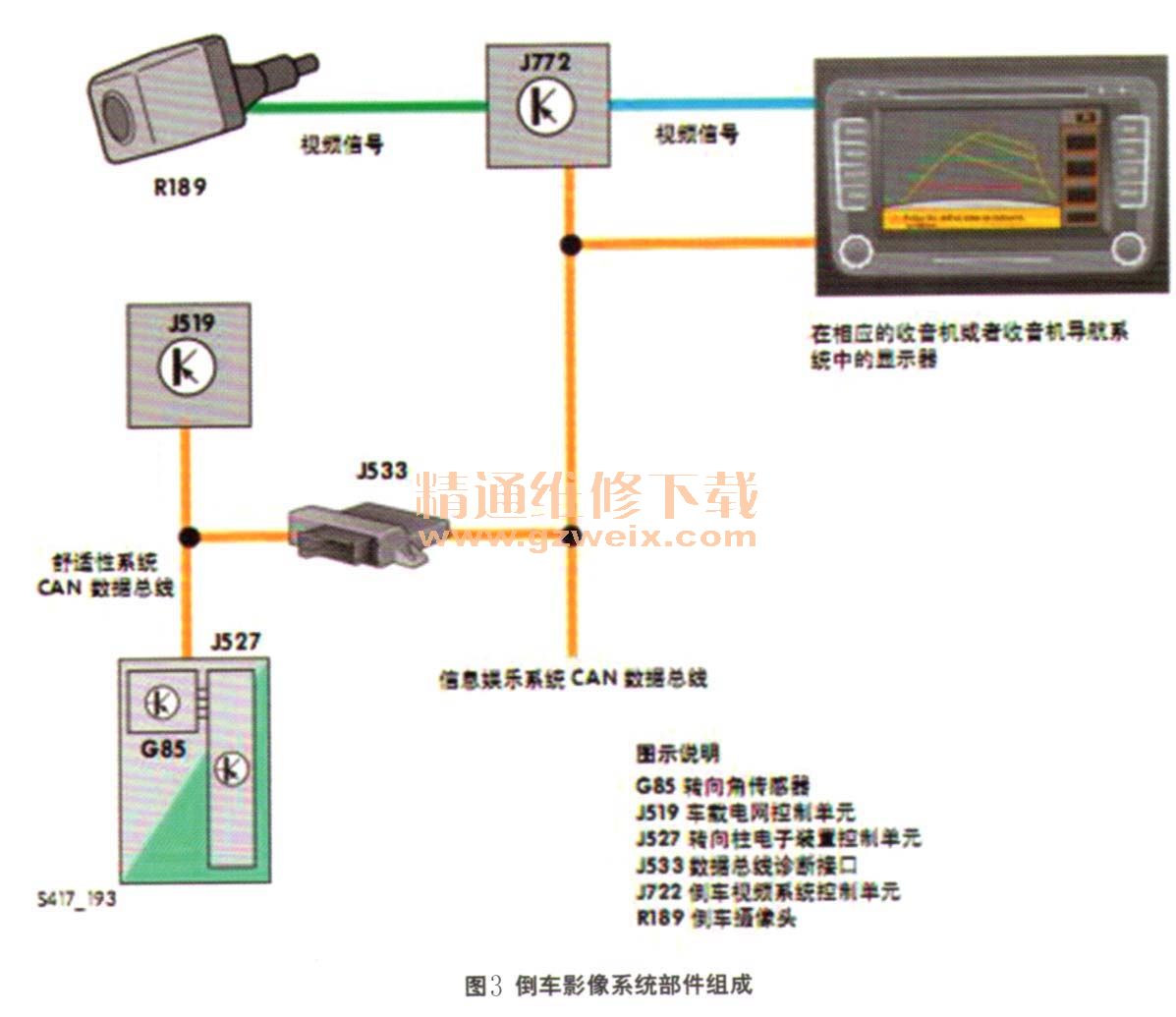

    在进一步进行故障诊断前，有必要先了解倒车影像系统部件组成及工作原理。系统中重要元件和控制单元如下（图3）：转向盘转角传感器G85、中央电气控制单元J519、转向柱控制单元J527、倒车影像控制单元J772、倒车摄像头R189及收音机导航系统J503。系统工作原理如下：

      （1）挂入倒挡，J519提供倒挡接通信号。
      （2）收音机导航系统J503接收到倒档信号后转换到视频输入模式。
      （3）倒车摄像头的视频信号经倒车影像控制单元J772处理后（修正图像变形），送到导航（显示单元）。
      （4） J527提供系统转向灯激活，在平行停车模式中，系统会根据转向灯信号来激活显示相应一侧的指导线。如果没有激活转向灯，则显示双侧指导线（此时显示为两条交叉的黄色曲线）。
      （5） G85提供方向盘转角信号，系统按照内部存储的轴向空间参数，计算当前车辆驶过的距离，从而提供黄色动态指导线显示。
    通过对系统工作原理的分析，结合故障现象及故障码的提示，判断为视频的传输部分故障。具体可能的故障点如下。
      （1）R189摄像头。
      （2） J772倒车影像控制单元对摄像头所传输的视频信号处理错误或者输出到J503导航仪的视频信号错误。
      （3） J503导航仪对视频信号处理错误。
    （4） R189到J772的视频传输线路或者J772到J503的视频传输线路有断／短路现象。

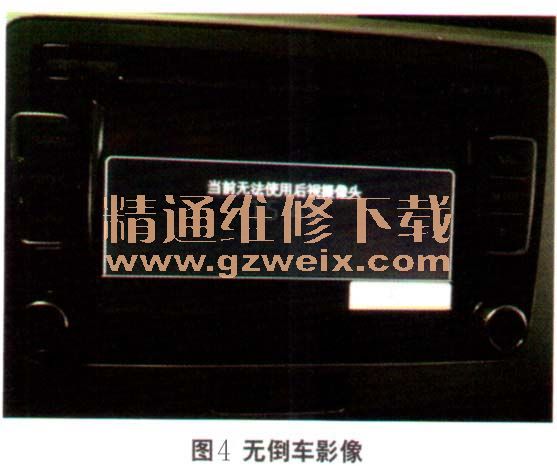

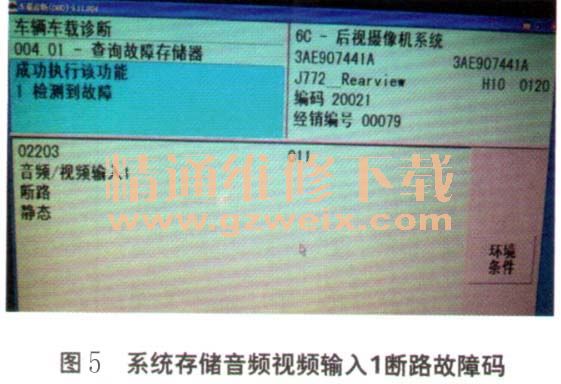

    首先检查R189到J772的视频线路正常。模拟视频线路断路状态，此时屏幕无倒车影像（图4），系统存储音频／视频输入1断路故障码（图5），与此车的故障现象不。

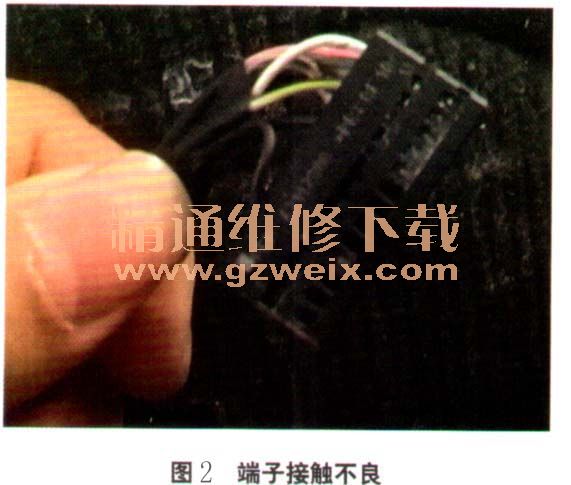

    检查J772倒车影像控制单元到J503收音机导航的视频传输信号线时发现J503插头的T26g/13端子插孔开口过大，造成与端子的接触不良（图6）。

    故障排除：J503控制单元插头中的倒车影像视频线T26g/13插孔过大造成接触不良，修复插孔，倒车影像功能恢复正常。
