二、 行李箱盖内尾灯拆装方法及维修方案：
    第一步： 1、 首先在工作台上铺一层保护膜 （ 毛毡、 PE 膜或其它较软材料）， 保护灯罩不被划伤。 2、 将缺陷灯具拆卸后， 灯罩向下放置。

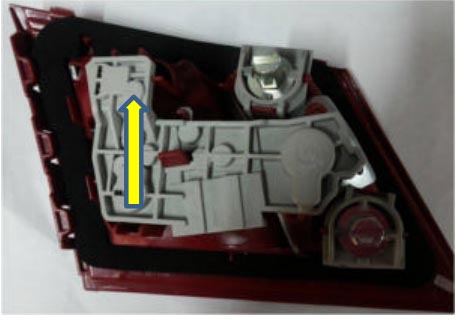

    第二步： 1、 将灯具背面的线路板与灯体装配的卡脚按箭头所示方向拆卸， 取出线路板

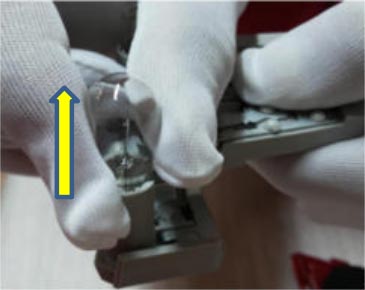

    第三步： 1、 线路板拆卸后确认灯泡是否有发白、 发黑、 断丝等不良现象。 2、 如果确认灯泡损坏，对损坏灯泡请按照箭头方向拆卸。 3、 若更换新灯泡后仍然不亮，说明线路板存在异常， 应该更换线路板。

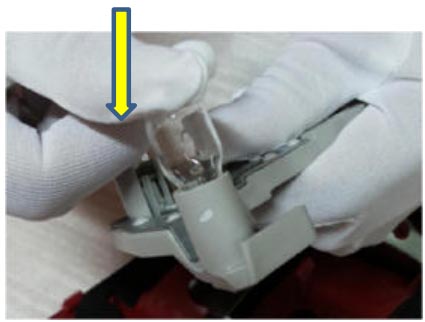

    第四步： 1、 装配新灯泡时， 灯泡向下按压， 听到“ 咔嗒” 声确认灯泡按压到位。 2、 最后回拉一下灯泡， 确认装配到位。

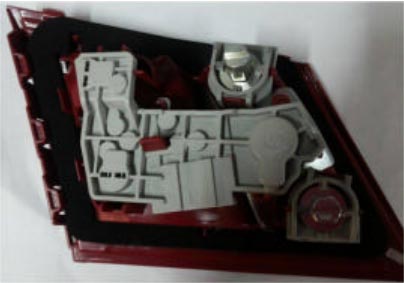

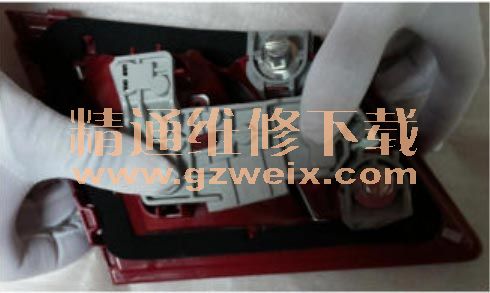

    第五步： 1、 灯泡更换完成后，将线路板与灯体对应装配， 按如图方式按压灯座。 2、 安装线路板时不可以用力过大，否则易导致灯罩破损。

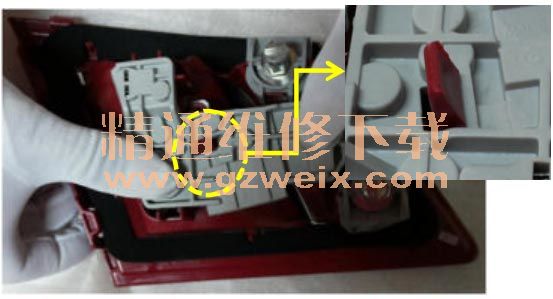

    第六步： 1、 确认卡脚、 限位是否安装到位（ 卡脚台阶需完全露出）， 否则易导致灯具异响和烧熔。 2、 安装线路板时不可以用力过大，否则易导致灯罩破损。

    第七步： 1、 灯具装车时请确认外密封垫状态。

    安装线路板时不可以用力过大， 否则易导致灯罩破损。 2、 密封垫不可破损、 歪斜， 表面需无灰尘、 异物等。

    注意事项：操作时请戴好手套， 避免损伤；
    备件信息：全新捷达尾灯线路板备件单号如下：
    右外 31G 945 258
    右内 31G 945 260
    左内 31G 945 259
    左外 31G 945 257
     相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
