大众CC轿车右侧前照灯自检功能消失
来源:汽车与驾驶维修  作者:佚名  2014-10-30 08:36:16

    一辆搭载2.0TCGM发动机的2011年大众CC轿车。该车因事故碰撞更换右前照灯总成后,出现开启前照灯灯光能点亮,但右侧前照灯自检功能消失,无法进行前照灯基本设定的故障。

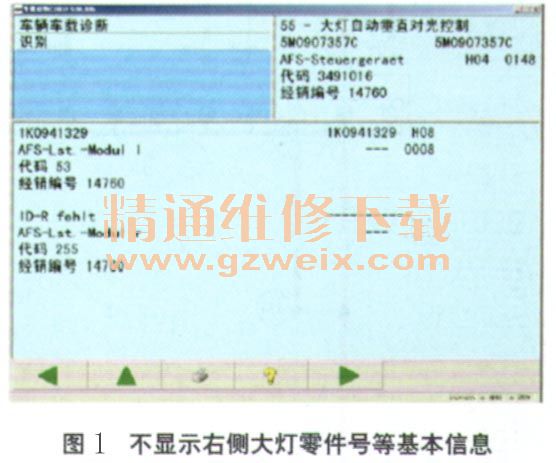

    检查分析:连接诊断仪VAS6150,重新对控制单元编码,但编码不能被接受;进入前照灯自动垂直控制系统诊断界面,不显示右前照灯零件号等基本信息(图1)。

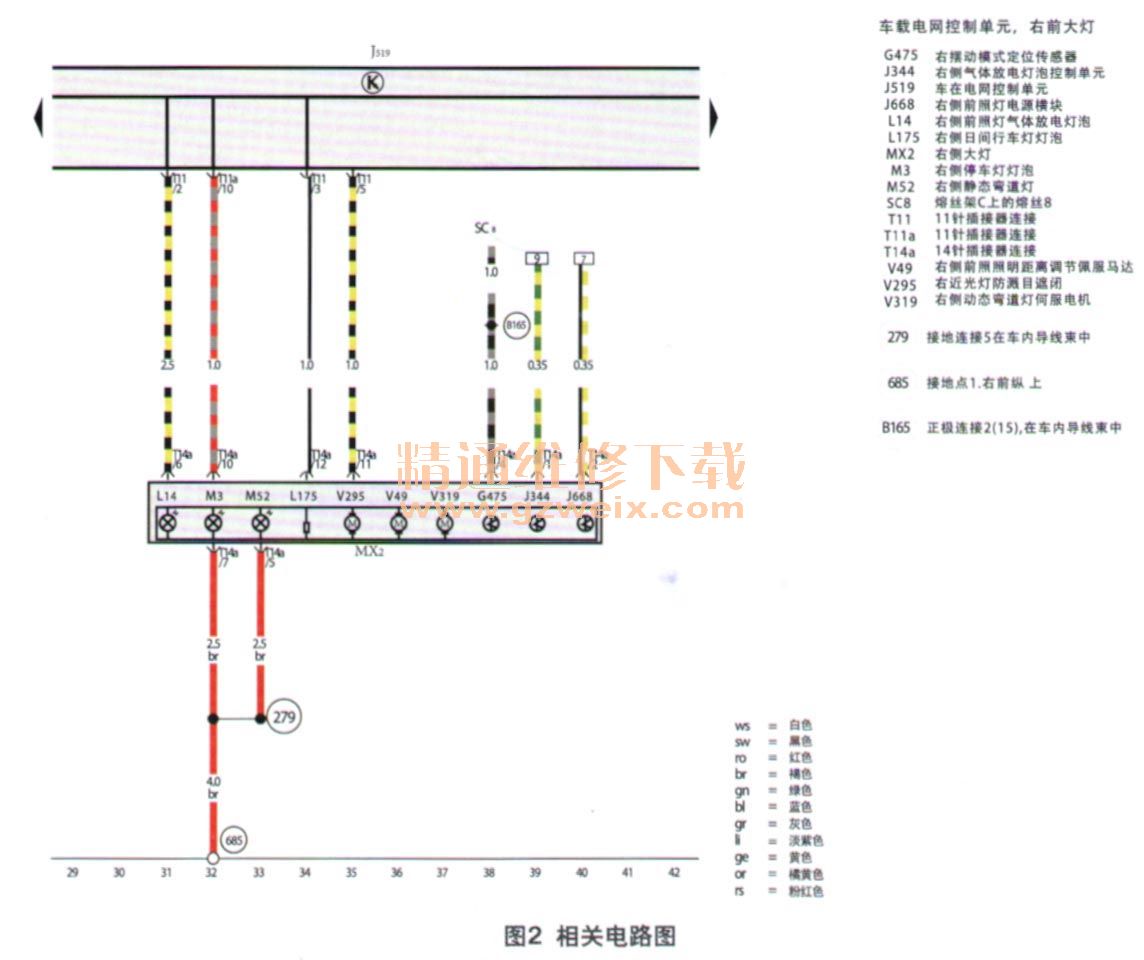

    根据电路图(图2)分析故障原因并进行如下检测。

      (1)搭铁故障。检测右前照灯T14e/7和T14e/5端子与搭铁点685之间的线路正常,重新打磨搭铁点安装,故障依旧。
      (2)编码错误。对比同型号车辆复制编码,但不能编入。
      (3)新前照灯总成故障。因前照灯总成内部涉及电子电路无法测量,于是进行换件试验,就此排除因新件导致的故障。
      (4)供电电源故障。检测右侧灯光熔丝SC8(10 A)正常,检测熔丝SC8至右前照灯T14e/4端子之间线路,发现线路短路,因此确定电源部分故障。
    故障排除:对短路线路进行修复后,对灯光系统进行基本设定,故障排除。
    故障原因分析:由于右前照灯控制单元缺少供电电源,导致控制单元部分模块不能工作,不能识别零件编码及基本设定。

关键词:大众CC
