一辆2003款大众宝来1.8轿车，该车仪表板的照明灯及各功能开关照明灯不亮。
    检查：验证故障现象与用户反映相同。

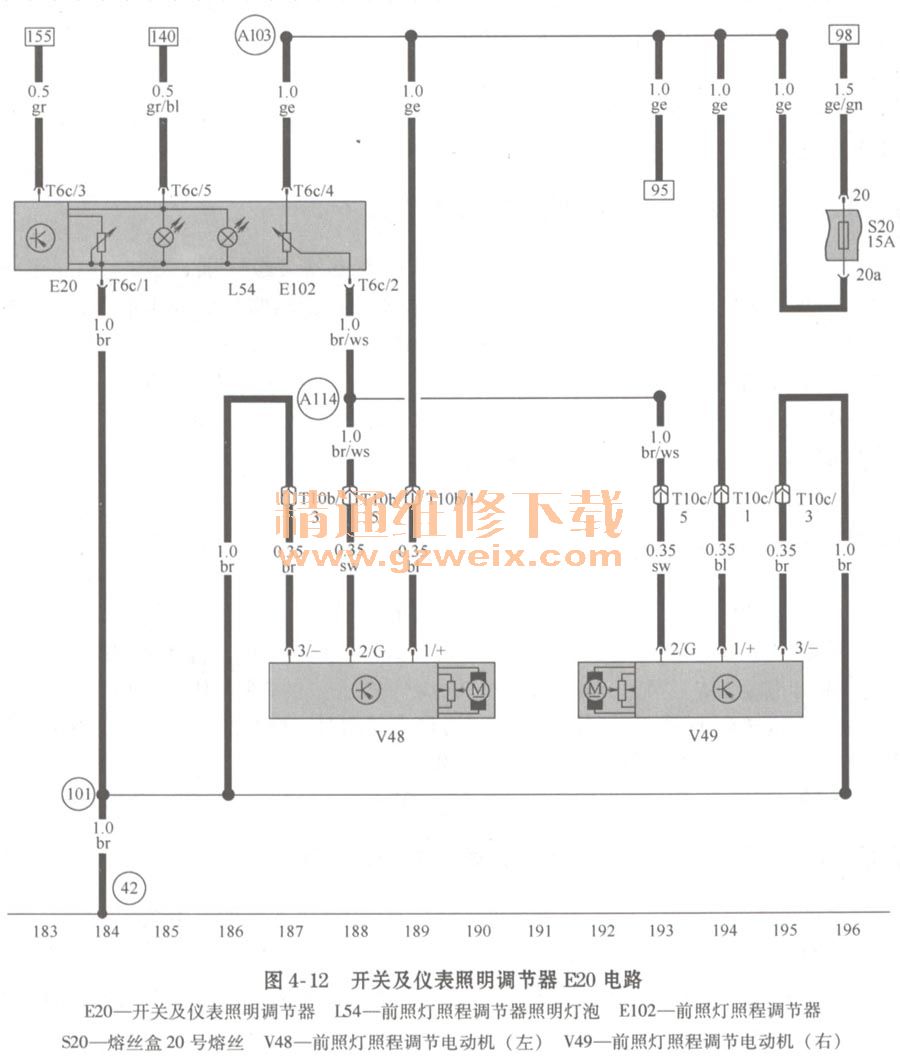

    分析：阅读宝来电路图（如图4-12所示）可知，宝来仪表照明灯及各功能开关照明灯，全部由开关及仪表照明调节器E20的T6c/5脚控制，T6c/3脚接收来自前照灯开关示宽灯档位和远光灯档位的信号电压，通过内部调压电阻产生T6c/5的电压。此电压送至仪表板插头T32/20脚，提供仪表板照明，同时提供空调风扇开关照明灯、紧急警告灯开关照明灯、后风窗加热开关照明灯、收放机照明灯、点烟器照明灯、油箱盖遥控控制开关照明灯、前照灯开关照明灯和仪表照明调节器E20的照明灯。仪表板照明灯及各功能开关照明灯皆不亮，说明总供电有问题，测量E20的T6c/5脚无电压输出，测量T6c/3脚在前照灯开关示宽灯档位和远光灯档位的电压为12V，关闭后无电压，说明T6c/3脚已经接收到来自前照灯开关的电压。可判断故障为E20开关及仪表照明调节器E20内部电路损坏，直接将T6c/3脚与T6c/5脚之间用跨接线连接，仪表板照明灯和各功能开关照明灯正常，说明E20确实损坏。

排除：更换开关及仪表照明调节器E20，故障排除。
