一辆行驶里程约15万km,车型为GRS182L,搭载3GR发动机的2008年一汽丰田皇冠轿车。用户反映:该车存在漏电问题。

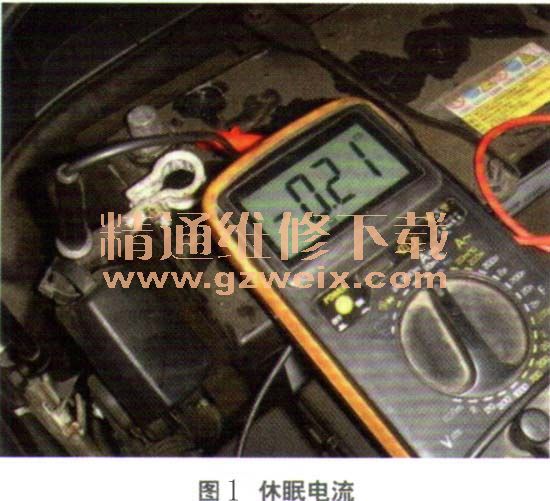

检查分析:维修人员测量休眠电流,发现略微偏高(图1)。经过初步检查,没有发现明显的电路异常,于是只能用逐个断开熔丝的方法来缩小查找范围。经过漫长的插拔过程,终于在拔下“LH-B(10A)”时发现漏电现象消失。

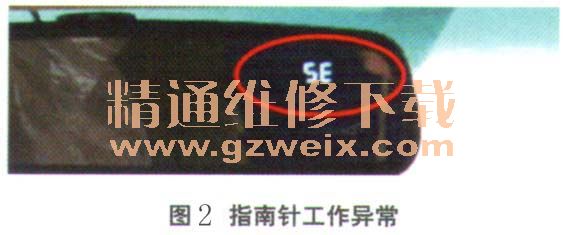

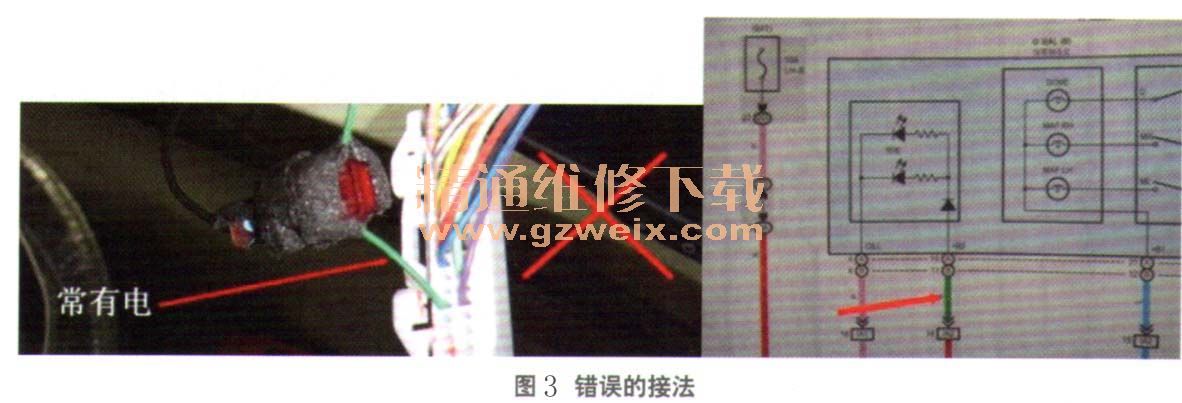

此时故障范围缩小到室内灯电路,在检查了各个开关及灯泡的安装情况后,没有发现问题。不过此时又有了一个意外发现—后视镜上的指南针在点火开关关闭时也发亮(图2),并且开关室内灯时亮度有波动。范围进一步缩小到后视镜的指南针电路上。在拔下03连接器时,真相大白,原来指南针的电源线接在了03中16号脚(图3),这导致锁车后指南针一直处于工作状态。

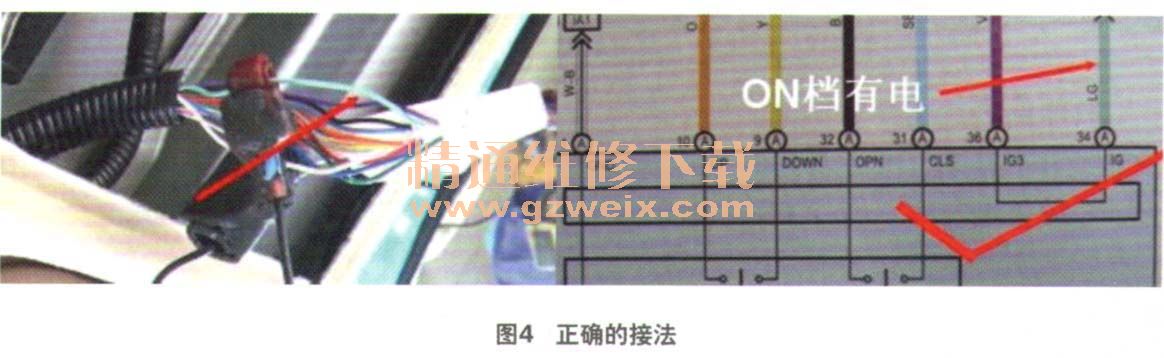

故障排除:维修手册中没有说明指南针电源线究竟应接在何处,所以只能按照常规将电源线重新接到03的34号插脚(图4)。半个月后回访,用户反映一切正常。
