本田锋范轿车开启前雾灯后喷水孔喷水
来源:汽车与驾驶维修  作者:佚名  2018-11-25 08:55:38

    一辆行驶里程约8万km的广汽本田锋范轿车。用户反映:该车在开启前雾灯时,前喷水孔一直在喷水。
    检查分析:维修人员接车后首先确认故障现象与用户描述一致。根据故障现象分析,造成上述故障的原因可能有以下几点:多路控制器内部故障、组合开关内部线路短路以及前雾灯与前挡风玻璃清洗电机线路短路等。
    进一步检查发现,当打开前雾灯时,左前雾灯明亮,右前雾灯微亮;开启前风挡玻璃清洗开关,喷水电动机工作,而且雨刮器也可以正常工作,但是此时2个雾灯均为微亮;打开前雾灯的同时开启前挡风玻璃清洗器开关,左前雾灯仍明亮,但右前雾灯熄灭,喷水电动机停止工作,但雨刮器工作正常。

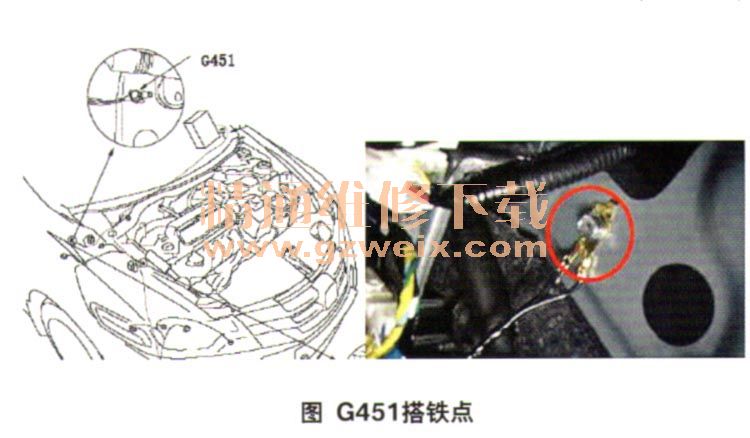

    从上述现象中可以发现,右前雾灯与前挡风玻璃清洗电动机同时工作,雨刮器和左前雾灯工作正常,所以怀疑右前雾灯与前挡风玻璃清洗电机线路间可能存在故障。通过查看电路图发现,右前雾灯与前挡风玻璃清洗电机共用搭铁点G451(图1),因此怀疑共用搭铁线路断路或搭铁不良,造成右前雾灯与清洗电动机串联。检查右前雾灯和玻璃清洗电动机共用的搭铁点,果然发现有松动的情况。

    故障排除:重新紧固搭铁点G451,故障排除。

相关资料:2015年广汽本田锋范维修电路图

关键词:锋范 搭铁
