一辆行驶里程约6万km的广州本田三厢飞度（手动挡）。该车转向灯不工作。
    故障诊断：经检查，此车在打开转向灯开关时转向灯不亮，但打开危险警告开关时，系统能正常工作。

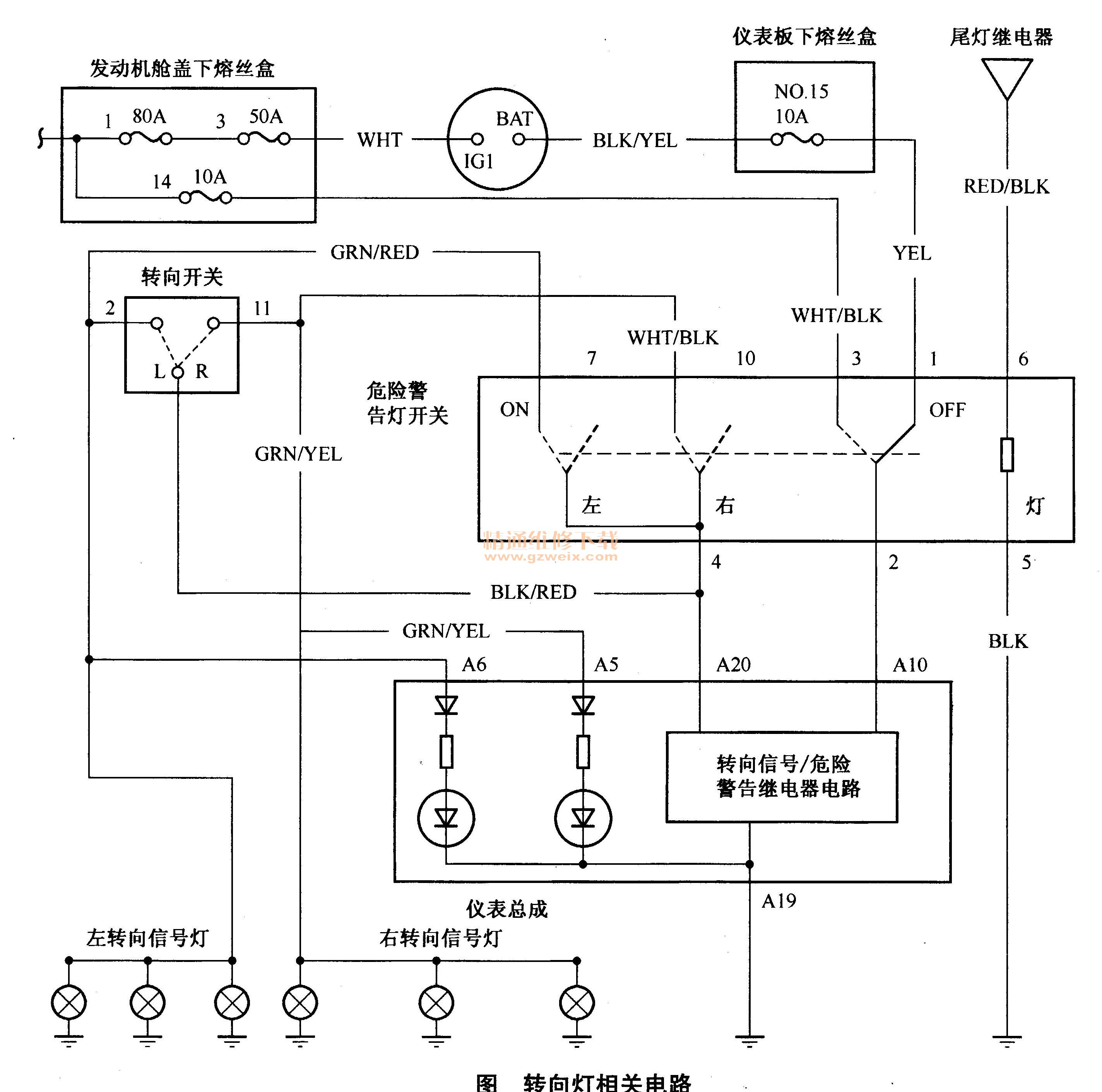

    根据线路图（见图）可知，转向灯用的是15号熔丝，危险警告灯开关用的是14号熔丝。经检查左右转向灯泡均良好，熔丝也正常。通过仔细分析线路图和车辆的实际故障症状，维修技师判定故障出在危险警告灯开关到蓄电池之间的线路上。在用数字万用表测量危险警告灯开关处的几个端子时，发现1号端子在打开点火开关时没电，正常情况下此端子应有12V电压。但检查位于仪表板下的熔丝盒内的15号熔丝正常，用数字万用表测量熔丝处也有12V的电压，根据以上的检测结果，可以判定故障出在仪表板下熔丝盒到危险警告灯开关1号端子的黄色导线上。通过对此线进行检查，确定此线为断路故障。


    接实断路处，故障彻底排除。
